Makale Özeti: The S Serisi Metal İtme-Çekme Konnektörübağlantı güvenilirliğinin ve sınırlı kurulum alanının önemli olduğu ekipmanlar için kompakt yapıyı, güvenli itme-çekme kilitlemeyi, tam EMC korumayı ve esnek kontak konfigürasyonlarını birleştirir. Tarafından geliştirildiYeniden BirleşmeSeri, tıbbi ekipmanlar, test ve ölçüm cihazları, giyilebilir teknoloji ve taşınabilir elektronik sistemler için tasarlandı. 0-2 arası kabuk boyutları, çoklu temas seçenekleri, 5.000'den fazla birleştirme döngüsü ve -45°C'ye kadar düşen sıcaklık aralığıyla minyatürleştirme, dayanıklılık ve elektriksel performans arasında pratik bir denge sağlar.
İçindekiler
- S Serisi Metal İtme-Çekme Konnektörü Nedir?
- S Serisinin Başlıca Avantajları Nelerdir?
- Temel Teknik Özellikler Nelerdir?
- S Serisi Metal İtmeli-Çekmeli Konnektör Nerede Kullanılır?
- Mühendisler Doğru Konnektörü Nasıl Seçmeli?
- S Serisi Nasıl Özelleştirilebilir?
- Yeniden Birleşme Ürün Kalitesini Nasıl Kontrol Ediyor?
- Sıkça Sorulan Sorular

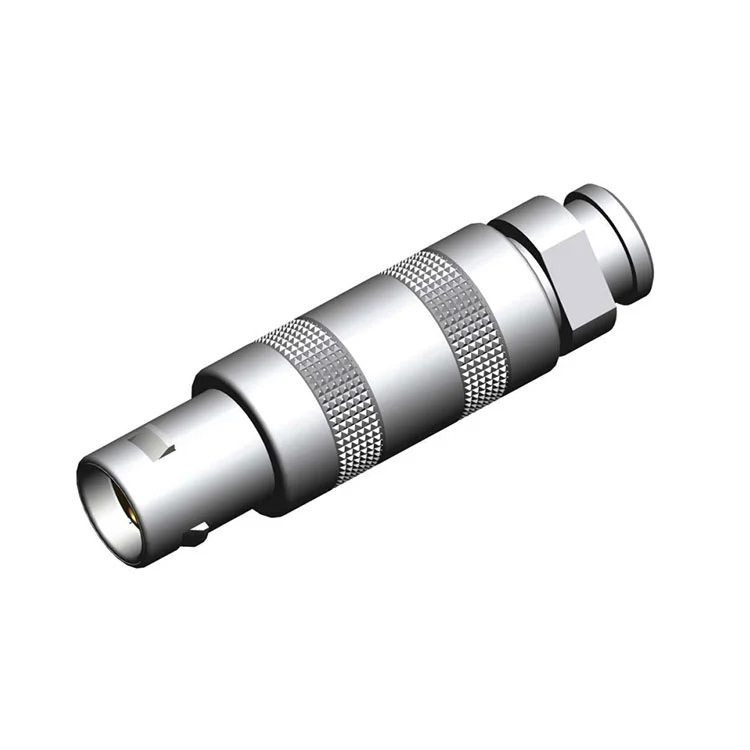

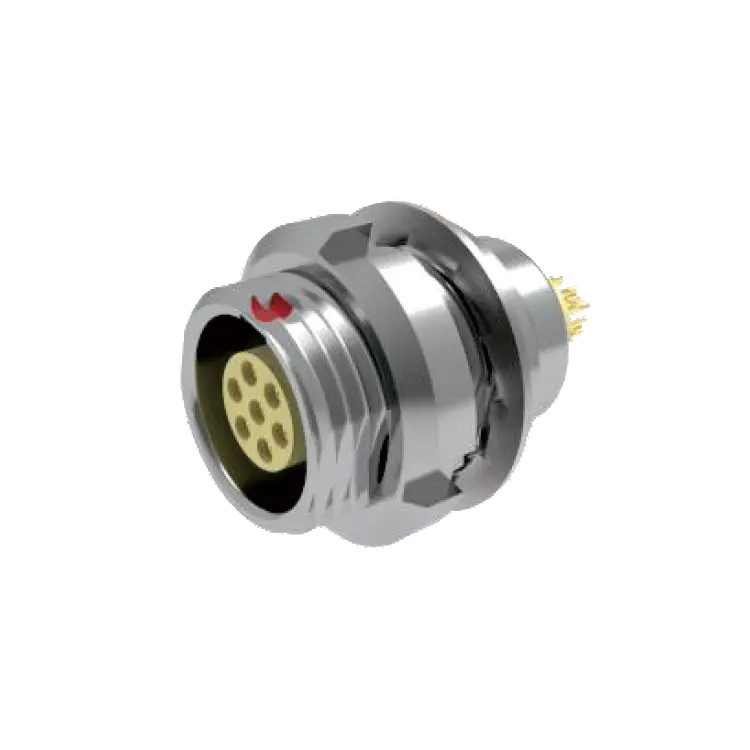

S Serisi Metal İtme-Çekme Konnektörü Nedir?
The S Serisi Metal İtme-Çekme Konnektörüsınırlı kurulum alanlarında güvenilir elektrik bağlantıları gerektiren uygulamalar için geliştirilmiş kompakt, dairesel bir konnektördür. Geleneksel dişli konektörlerin aksine, itme-çekme kendinden kilitlemeli mekanizması, bağlantı düzgün şekilde takıldığında dokunsal ve sesli geri bildirim sağlarken hızlı birleştirme ve ayırmaya olanak tanır.
Yeniden Birleşme, S Serisini konnektör boyutunun, mekanik güvenilirliğin, korumanın ve kullanım kolaylığının sistem tasarımını etkilediği taşınabilir ve alanı kısıtlı ekipmanlar için konumlandırıyor. Metal yapısı mekanik dayanıklılık ve 360 derece elektromanyetik koruma sağlarken, ince profili ekipman panelinden çıkıntıyı en aza indirmeye yardımcı olur.
Seri, birden fazla kabuk boyutunda ve kontak konfigürasyonunda mevcuttur. Konfigürasyona bağlı olarak mühendisler, farklı montaj gereksinimlerini karşılamak için lehim veya PCB sonlandırmayı seçebilirler. Bu esneklik, konnektörü hem kompakt prototipler hem de seri üretilen profesyonel ekipmanlar için uygun hale getirir.
S Serisinin Başlıca Avantajları Nelerdir?
Konektör seçimi nadiren tek bir spesifikasyona dayalıdır. Taşınabilir elektronik cihazlar ve profesyonel ekipmanlar için tasarımcıların genellikle kurulum alanı, bağlantı güvenliği, sinyal bütünlüğü, dayanıklılık ve üretim gereksinimlerini dengelemeleri gerekir. S Serisi çeşitli tasarım özellikleriyle bu faktörleri ele alıyor.
Kompakt ve Hafif Yapı
Düşük profilli tasarım, montaj yüzeyinin ötesine uzanan konnektör muhafazası miktarını azaltır. Bu, özellikle panel alanının her milimetresinin önemli olduğu el tipi cihazlarda ve kompakt şasilerde değerlidir.
Hızlı İtme-Çekme Kilitleme
Kendinden kilitlemeli mekanizma tek elle hızlı çalışmayı destekler. Sesli bir tıklama ve dokunsal geri bildirim, operatörlerin başarılı etkileşimi belirlemesine yardımcı olur; bu, özellikle konektörlerin kapalı veya görsel olarak kısıtlı konumlara takılması gerektiğinde kullanışlıdır.
360 Derece EMC Koruma
Tamamen metal muhafaza, bağlantı arayüzü çevresinde sürekli elektromanyetik koruma sağlar. Yayınlanan spesifikasyonlar 100 MHz'de 60 dB'den fazla zayıflamayı göstermektedir ve bu da seriyi elektromanyetik parazitin hassas sinyalleri etkileyebileceği ekipmanlar için uygun hale getirmektedir.
Yüksek Çiftleşme Dayanıklılığı
S Serisi, 5.000'den fazla montaj döngüsüne dayanan nominal dayanıklılıkla tekrarlanan bağlantı ve bağlantı kesme işlemleri için tasarlanmıştır. Bu, sıklıkla bakımı yapılan veya yeniden yapılandırılan test ekipmanı, tıbbi cihazlar ve taşınabilir sistemler için önemlidir.
- Düşük profilli panel kurulumu
- Kendinden kilitlemeli itme-çekme işlemi
- Elektromanyetik koruma için metal muhafaza
- Çoklu kabuk boyutları ve kontak konfigürasyonları
- 5.000'den fazla çiftleşme döngüsü
- -45°C ile +125°C arası çalışma sıcaklığı seçenekleri
Temel Teknik Özellikler Nelerdir?
Dairesel konnektörü yeni bir ürüne entegre etmeden önce elektriksel ve mekanik özelliklerin anlaşılması önemlidir. Aşağıdaki spesifikasyonlar S Serisinin yayınlanan konfigürasyonunu özetlemektedir.
| Parametre | S Serisi Şartname |
|---|---|
| Kabuk Malzemesi | Pirinç, standart |
| Kabuk Boyutları | 0, 1 ve 2 |
| İletişim Seçenekleri | Referans verilen konfigürasyonda 2 ila 6 pin; daha yüksek yoğunluklu seçenekler mevcut olabilir |
| Mevcut Derecelendirme | Kontak göstergesine bağlı olarak kontak başına 5A ila 15A |
| Gerilim Değeri | 200V ila 500V AC/DC |
| Çiftleşme Döngüleri | 5.000'den fazla operasyon |
| Sıcaklık Aralığı | -45°C ila +125°C |
| EMI Koruma | 360° metal koruma; >100 MHz'de 60 dB zayıflama |
| Giriş Koruması | IP50 standardı |
| Tuz Püskürtme Direnci | 72 saatten fazla |
| Kontak Direnci | ≤5 mΩ başlangıç |
| Yalıtım Direnci | ≥5000 MΩ, 500 VDC'de |
Nihai ürün kalifikasyonundan önce gerçek değerler her zaman belirli konnektör konfigürasyonuna, kontak boyutuna, sonlandırma yöntemine ve amaçlanan çalışma koşullarına göre doğrulanmalıdır.
S Serisi Metal İtmeli-Çekmeli Konnektör Nerede Kullanılır?
Kompakt boyutların, hızlı kilitlemenin, korumanın ve mekanik dayanıklılığın birleşimi, S Serisini küçük bir genel ayak izini korurken sık bağlantı gerektiren ekipmanlar için uygun hale getirir.
Tıbbi ve Teşhis Ekipmanları
Taşınabilir ultrason sistemleri, hasta monitörleri, nabız oksimetreleri, elektrocerrahi ekipmanı ve teşhis cihazları, ekipmanın taşınması ve servisi sırasında güvenli kalan kompakt konektörlerden yararlanabilir. Tekrarlanan kullanım sırasında elektrik sinyallerinin sabit kalması gerektiğinde konnektör güvenilirliği özellikle önemlidir.
Test ve Ölçüm Ekipmanları
El tipi osiloskoplar, multimetreler, mantık analizörleri, kalibrasyon ekipmanları ve çevresel test cihazları genellikle kompakt harici arayüzler gerektirir. İtme-çekme mekanizması sık bağlantı değişikliklerini basitleştirebilirken, metal kabuk hassas sinyallerin elektromanyetik girişimden korunmasına yardımcı olur.
Giyilebilir ve Taşınabilir Teknoloji
Endüstriyel dış iskeletler, giyilebilir izleme sistemleri, başa takılan ekipmanlar ve diğer taşınabilir elektronikler katı alan ve ağırlık kısıtlamalarıyla karşı karşıya kalabilir. İnce dairesel konektör, geleneksel daha büyük arayüzlerin uygun olmadığı durumlarda tasarımcılara başka bir seçenek sunar.
Profesyonel Görsel-İşitsel Ekipmanlar
Taşınabilir kayıt cihazları, yayın kameraları, kablosuz vericiler ve ilgili profesyonel ekipmanlar, tekrarlanan kullanıma dayanabilecek konektörler gerektirebilir. Hızlı kilitlenen bir arayüz, uzun dişli birleştirme sürecine ihtiyaç duymadan saha kullanılabilirliğini iyileştirebilir.
Mühendisler Doğru Konnektörü Nasıl Seçmeli?
Bir konnektörün seçimi, mevcut en küçük modeli seçmek yerine, ekipmanın gerçek elektrik, mekanik, çevresel ve kurulum gereksinimleriyle başlamalıdır.
- İletişim gereksinimini belirleyin:İhtiyaç duyulan güç ve sinyal devrelerinin sayısını belirleyin ve gelecekteki tasarım değişiklikleri için yeterli alan bırakın.
- Elektriksel değerleri kontrol edin:Kontak göstergesini ve sıcaklığı dikkate alarak çalışma voltajını ve akımını konektörün nominal değerleriyle karşılaştırın.
- Mevcut alanı değerlendirin:Kabuk boyutunu, panel kesitini, konnektör derinliğini, kablo yönlendirmesini ve birleşme arayüzü etrafındaki açıklığı doğrulayın.
- Çiftleşme sıklığını düşünün:Sık sık bakımı yapılan ekipmanlar için, tekrarlanan birleştirme döngüleri için tasarlanmış konnektörlere öncelik verin.
- Çevre koşullarını inceleyin:Sıcaklık, titreşim, şok, nem, korozyon ve elektromanyetik girişimin tümü konnektör seçimini etkileyebilir.
- Sonlandırma yöntemini tanımlayın:Lehim, PCB veya kablo düzeneği sonlandırmasının üretim sürecine en uygun olup olmadığına karar verin.
OEM projeleri için konnektörü kablo tertibatı, arka kabuk, gerilim azaltıcı, panel yapısı ve kablolama şemasıyla birlikte değerlendirmek de faydalıdır. Bu yaklaşım, sonraki üretim aşamalarındaki entegrasyon sorunlarını azaltır.
S Serisi Nasıl Özelleştirilebilir?
Farklı ekipman platformları genellikle farklı konnektör konfigürasyonları gerektirir. Reunion, S Serisinin belirli mekanik ve kablo montajı gereksinimlerine uyarlanmasına olanak tanıyan özelleştirme seçenekleri sunar.
| Özelleştirme Alanı | Mevcut Seçenekler |
|---|---|
| Kabuk Kaplama / Renk | Gümüş, siyah veya seçilmiş RAL renkleri |
| Kontak Kaplama | Altın, gümüş veya kalay seçenekleri |
| Kablo Ölçer | 32AWG'den 20AWG'ye |
| Ceket Malzemeleri | PVC, PUR, silikon veya PTFE |
| Lazer Markalama | Logo, parça numarası, barkod veya diğer kimlik bilgileri |
| Ambalajlama | Anti-statik tüpler, bant ve makara ve özel etiketleme |
Özel kablo düzenekleri ayrıca seçilen uzunluklar, ölçüler, ekranlama konfigürasyonları ve aşırı kalıplanmış gerilim azaltıcı kılıflarla da tedarik edilebilir. Bu, bir OEM'in bir konektörü ve kuruluma hazır kablo düzeneğini tek bir entegre bileşen olarak tedarik etmesine olanak tanıyarak satın almayı basitleştirebilir.
Yeniden Birleşme Ürün Kalitesini Nasıl Kontrol Ediyor?
Profesyonel konnektörler için tutarlı üretim, temel ürün tasarımı kadar önemlidir. Reunion, üretim sürecinin hassas işleme, yüzey işleme, temas damgalama ve kaplama, kesici uç kalıplama, montaj, elektrik testi, mekanik test ve paketlemeyi kapsadığını belirtiyor.
Kritik üretim boyutları hassas işleme ve süreç izleme yoluyla kontrol edilir. Bitmiş ürünler, temas direnci, yalıtım direnci, dielektrik dayanımı, süreklilik, eşleşme kuvveti ve görsel kontroller dahil olmak üzere elektriksel ve mekanik incelemeye tabi tutulur.
Ürün bilgilerine göre Reunion'un kalite sistemi ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, UL Tanınmış durumu ve RoHS uyumluluğunu içeriyor. Şirket ayrıca S Serisi konnektörlerin sevkiyattan önce %100 elektriksel ve mekanik testlere tabi tutulduğunu belirtiyor.
OEM alıcıları için üretim kontrolü, test, izlenebilirlik ve özelleştirme desteğinin bu birleşimi, konnektör performansı nihai ürünün güvenilirliğini doğrudan etkilediğinde değerli olabilir.
Sıkça Sorulan Sorular
S Serisini geleneksel dişli konnektörden farklı kılan nedir?
Temel fark, kendinden kilitlemeli itme-çekme mekanizmasıdır. Operatörün, bir bağlantı somununu döndürmeden konektörü hızlı bir şekilde birleştirip serbest bırakmasına olanak tanır, bu da onu özellikle taşınabilir ekipmanlar, kör birleştirme durumları ve sık bağlantı değişikliği gerektiren uygulamalar için uygun hale getirir.
S Serisi kaç çiftleştirme döngüsünü destekleyebilir?
Yayınlanan spesifikasyon 5.000'den fazla çiftleştirme operasyonunu göstermektedir. Gerçek hizmet ömrü konnektör konfigürasyonuna, çalışma ortamına, montaj koşullarına ve bakım uygulamalarına bağlı olabilir.
S Serisi tıbbi ekipmanlara uygun mu?
Evet. Seri, tıbbi teşhis ve tedavi ekipmanlarına yönelik olarak konumlanıyor ve Reunion, kalite sisteminin ISO 13485:2016'yı içerdiğini belirtiyor. Ancak tamamlanmış tıbbi cihazın tamamı, kendi geçerli düzenleme ve güvenlik gerekliliklerinden sorumlu olmaya devam eder.
Yeniden Birleşme özelleştirilmiş kablo düzenekleri tedarik edebilir mi?
Evet. Kablo düzenekleri kablo tipine, ölçüye, uzunluğa, ekranlamaya, kılıf malzemesine ve gerilim azaltıcı tasarıma göre özelleştirilebilir. Seçenekler arasında 32AWG'den 20AWG'ye kadar ölçülere sahip PVC, PUR, silikon ve PTFE kablo malzemeleri yer alır.
Hangi sıcaklık aralığı mevcut?
Yayınlanan standart aralık -45°C ila +125°C'dir. Mühendisler aşırı sıcaklık uygulamalarında kullanmadan önce konnektörün, kontak konfigürasyonunun, kablonun ve düzeneğin sıcaklık derecesini tam olarak doğrulamalıdır.
Konektör bir şirket logosu veya parça numarasıyla özelleştirilebilir mi?
Evet. Reunion, lazer gravürü bir özelleştirme seçeneği olarak listeliyor ve müşterilerin kabuğu bir logo, parça numarası, barkod veya diğer kimlik bilgileriyle işaretlemesine olanak tanıyor.
Çözüm
S Serisi Metal İtmeli-Çekmeli Konnektör, koruma veya servis kolaylığından ödün vermeden kompakt, güvenli ve dayanıklı bir bağlantı çözümüne ihtiyaç duyan mühendisler için tasarlanmıştır. İtme-çekme kilitleme mekanizması, metal yapısı, birden fazla kabuk boyutu, esnek sonlandırma seçenekleri ve 5.000'den fazla birleştirme döngüsü, onu tıbbi ekipmanlara, test cihazlarına, taşınabilir elektroniklere, giyilebilir sistemlere ve profesyonel görsel-işitsel uygulamalara çok uygun hale getirir. Yeni bir ürün geliştiriyorsanız veya güvenilir bir yedek konnektör arıyorsanız, mevcut konfigürasyon ve iletişim seçeneklerini incelemek için Reunion'un S Serisi ürün sayfasını ziyaret edin. Özelleştirilmiş özellikler, kablo düzenekleri, OEM gereksinimleri veya toplu satın alma için,bize UlaşınBaşvurunuzu Reunion mühendislik ekibiyle görüşmek ve uygun bir çözüm istemek için.
