Güvenilir Akıllı Fabrika Bağlantısı için M12 Serisi Endüstriyel Sensör Konnektörü Neden Gereklidir?

Modern otomasyon sistemleri sensörler, kontrolörler, makineler ve iletişim ağları arasındaki istikrarlı bağlantılara bağlıdır.Yeniden Birleşme'SM12 Serisi Endüstriyel Sensör Konnektörüendüstriyel algılama ve otomasyon uygulamaları için standartlaştırılmış 12 mm dişli arayüzü, IP67 korumasını, çoklu pin konfigürasyonlarını ve güvenilir sinyal iletimini birleştirerek bu zorlu ortamlar için tasarlanmıştır.

M12 konektörü, kompakt boyut, mekanik güvenlik, çevre koruma ve elektrik performansını dengelediği için endüstriyel sensörler için pratik bir bağlantı standardı haline geldi. Yakınlık ve fotoelektrik sensörlerden basınç, sıcaklık ve IO-Link cihazlarına kadar çeşitli uygulamalar için doğru M12 konfigürasyonunun seçilmesi sistem güvenilirliğini doğrudan etkileyebilir. Reunion, 2 ila 17 pinli konfigürasyonlara, A kodlu seçeneklere, korumalı veya korumasız tasarımlara, altın kaplamalı pirinç kontaklara ve özelleştirilmiş kablo düzeneklerine sahip M12 sensör konnektörü çözümleri sunar. IP67 koruması, %100 elektrik testi ve DIN EN 61076-2-101 uyumluluğu ile konnektör ailesi, zorlu fabrika ortamları, paketleme ekipmanları, otomotiv elektroniği, gıda işleme makineleri ve diğer endüstriyel otomasyon sistemleri için uygundur.

İçindekiler

1. M12 Serisi Endüstriyel Sensör Konnektörü Nedir?
2. M12 Konektörü Endüstriyel Otomasyonda Neden Yaygın Olarak Kullanılıyor?
3. Mühendisler Hangi Temel Özellikleri Aramalı?
4. Bir Bakışta M12 Konnektör Teknik Özellikleri
5. M12 Sensör Konnektörleri Yaygın Olarak Nerede Kullanılır?
6. Doğru M12 Sensör Konnektörünü Nasıl Seçmelisiniz?
7. Yeniden Birleşme'un M12 Çözümünü Pratik Bir Seçim Yapan Nedir?
8. Sıkça Sorulan Sorular
9. Çözüm

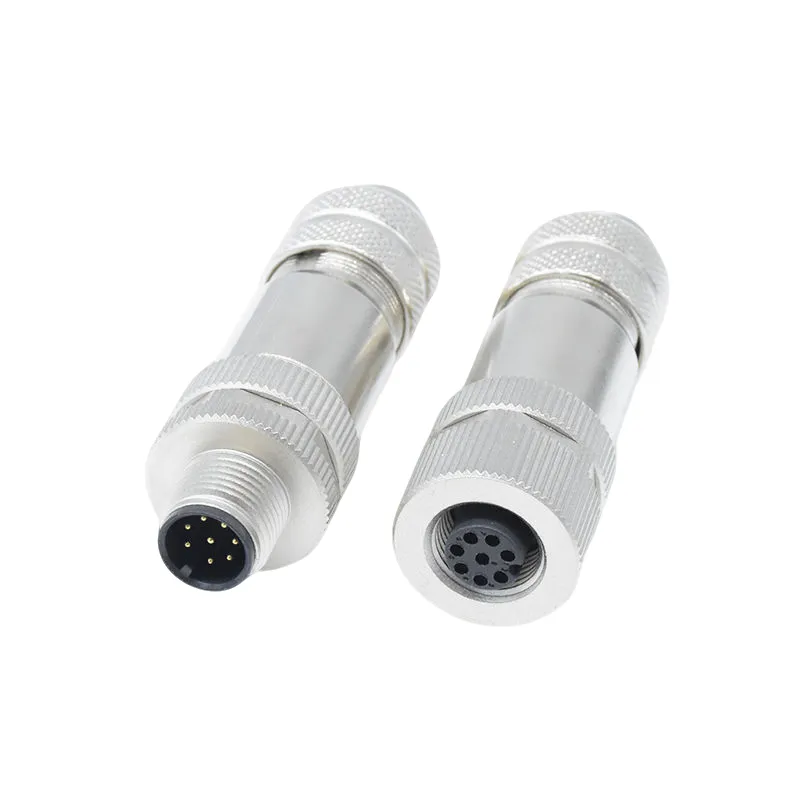

M12 Serisi Endüstriyel Sensör Konnektörü Nedir?

M12 konnektörü, endüstriyel sensörleri ve otomasyon bileşenlerini bağlamak için yaygın olarak kullanılan, nominal 12 mm arayüze sahip kompakt dairesel bir konnektördür. Dişli bağlantı mekanizması, birçok geleneksel fiş ve priz tasarımına göre titreşime karşı daha az hassas olan güvenli bir bağlantı oluşturur.

The M12 Serisi Endüstriyel Sensör KonnektörüA kodlu konfigürasyon yaygın endüstriyel algılama işlevlerini desteklediğinden özellikle sensör uygulamalarıyla ilişkilidir. Pim sayısına ve elektrik tasarımına bağlı olarak bir M12 bağlantısı güç, ayrık sinyaller, analog sinyaller veya dijital iletişim iletebilir.

Yeniden Birleşme'un M12 serisi, DIN EN 61076-2-101'e göre tasarlanmıştır ve 2 ila 17 pin arası konfigürasyonlarda mevcuttur. Ürün yelpazesinde ayrıca ekranlı ve ekransız versiyonlar, farklı sonlandırma yöntemleri ve farklı ekipman yerleşimleri için kablo düzenekleri yer almaktadır.

M12 Konektörü Endüstriyel Otomasyonda Neden Yaygın Olarak Kullanılıyor?

Endüstriyel sensörler sıklıkla titreşim, toz, nem, yağ, kimyasallar ve tekrarlanan mekanik hareketlerin kaçınılmaz olduğu ortamlarda çalışır. Bu koşullarda kullanılan bir konnektörün, bir elektrik sinyalini aktarmaktan daha fazlasını yapması gerekir.

1. Güvenli dişli bağlantı

Dişli bağlantı mekanizması, sensörler hareketli makinelere, konveyörlere, robotik ekipmanlara ve üretim hatlarına monte edildiğinde istikrarlı çiftleşmenin korunmasına yardımcı olur. Bu, titreşimden kaynaklanan kesintili bağlantı olasılığını azaltır.

2. Kompakt endüstriyel tasarım

12 mm'lik form faktörü, kurulum alanı ile bağlantı kapasitesi arasında faydalı bir denge sağlar. Mühendisler, sensörleri büyük boyutlu konektörler kullanmadan nispeten kompakt makine yapılarına entegre edebilirler.

3. Çevrenin korunması

Eşleştirilmiş durumdaki IP67 koruması, bağlantının toza ve geçici suya batırılmaya karşı korunmasına yardımcı olur. Bu, uygun M12 konfigürasyonlarını yıkama alanları, dış mekan ekipmanları ve yüksek partiküllü üretim ortamları için kullanışlı hale getirir.

4. Akıllı sensörler için destek

Endüstriyel otomasyon giderek bağlantılı sensörlere ve gerçek zamanlı tanılamaya doğru ilerliyor. Uygun bir 4 pinli M12 konfigürasyonu, IO-Link iletişimini destekleyerek sensör verilerinin ve teşhis bilgilerinin aynı bağlantı altyapısından geçmesine olanak tanır.

Mühendisler Hangi Temel Özellikleri Aramalı?

Her M12 konektörü aynı değildir. Endüstriyel bir algılama sistemi için bir konnektör belirlerken mühendisler elektrik performansını, çevre korumasını, mekanik yapıyı ve amaçlanan sensörle uyumluluğunu değerlendirmelidir.

• A kodlu arayüz:Endüstriyel sensör uygulamaları için ortak bir konfigürasyon.
• 2 ila 17 pinli seçenekler:Konektörün basit ve daha karmaşık sinyal gereksinimlerini karşılamasını sağlar.
• IP67 koruması:Doğru şekilde eşleştirildiğinde birçok zorlu fabrika ve dış mekan ortamına uygundur.
• Altın kaplama kontaklar:Altın kaplamalı pirinç kontaklar, düşük temas direncinin ve korozyon direncinin korunmasına yardımcı olur.
• Korumalı versiyonlar:Elektromanyetik parazitin analog veya dijital sinyalleri etkileyebileceği uygulamalar için kullanışlıdır.
• PUR kablo seçenekleri:Yağ, kesme sıvıları, kimyasallar veya sık hareket edilen ortamlar için uygundur.
• Çoklu sonlandırma yöntemleri:Lehim, daldırma lehim, kıvrımlı ve hareketli kurşun konfigürasyonları farklı kurulum gereksinimlerini destekler.

Akıllı algılama uygulamaları için ekranlama, kablo yapısı, iletişim kalitesi ve sinyal bütünlüğü özellikle önem kazanmaktadır. Bu özelliklerin gerçek çalışma ortamına göre seçilmesi, bağlantıyla ilgili arızaların azaltılmasına yardımcı olabilir.

Bir Bakışta M12 Konnektör Teknik Özellikleri

Aşağıdaki spesifikasyonlar, Reunion'un A kodlu M12 sensör konnektörü serisinin temsili elektriksel ve mekanik parametrelerini özetlemektedir.

Genel özellikler arasında -25°C ila +85°C çalışma sıcaklığı aralığı, birleştirildiğinde IP67 koruması, en az 100 birleştirme döngüsü ve 48 saatlik tuz sisi direnci yer alır. Konektör PA66 yalıtım ve altın kaplamalı pirinç kontaklar kullanır. Malzemeler RoHS uyumludur ve üretim birimleri sevkıyattan önce elektrik testinden geçirilir.

M12 Sensör Konnektörleri Yaygın Olarak Nerede Kullanılır?

Kompakt yapı, dişli kilitleme, çevresel sızdırmazlık ve esnek pim konfigürasyonlarının birleşimi, M12 bağlantısını çok çeşitli otomasyon uygulamaları için uygun hale getirir.

Fabrika otomasyonu

Yakınlık sensörleri, fotoelektrik sensörler, limit anahtarları ve diğer makine sensörleri, algılama sinyallerini PLC'lere ve kontrol sistemlerine iletmek için M12 bağlantılarını kullanabilir.

Otomotiv üretimi

Otomotiv üretim hatları genellikle yüksek düzeyde titreşim, otomatik malzeme taşıma ve kapsamlı sensör ağları içerir. Mekanik olarak güvenli bir konnektör, sürekli çalışma boyunca güvenilir bağlantıların korunmasına yardımcı olabilir.

Paketleme makineleri

Paketleme ekipmanı ürünlerin, konumların, kapların ve makine durumlarının doğru şekilde algılanmasına bağlıdır. M12 sensör bağlantıları, sensörler ve otomasyon kontrol sistemleri arasındaki kablolamayı basitleştirebilir.

Gıda işleme

Yıkanan ortamlar, uygun çevre korumasına sahip konektörler gerektirir. Kurulumun tamamının uygun şekilde tasarlanması ve bakımının yapılması koşuluyla, toz ve neme karşı dayanıklılığın gerekli olduğu yerlerde IP67 dereceli bir M12 bağlantısı düşünülebilir.

Akıllı üretim ve IO-Link

IO-Link özellikli sensörler, geleneksel algılama sinyallerine ek olarak proses verileri ve teşhisler sağlayabilir. Uygun bir blendajlı 4 pinli M12 konfigürasyonu, bu bağlı cihazlar için pratik bir arayüz sağlayabilir.

Doğru M12 Sensör Konnektörünü Nasıl Seçmelisiniz?

M12 konektörünün seçimi, yalnızca en düşük maliyetli seçeneği seçmek yerine sensörün elektrik ve mekanik gereksinimleriyle başlamalıdır.

1. Pin sayısını onaylayın.Kaç adet güç, sinyal, iletişim ve yardımcı bağlantının gerekli olduğunu belirleyin.
2. Gerilim ve akım gereksinimlerini kontrol edin.Seçilen konfigürasyonun uygulama için yeterli elektrik kapasitesini sağladığından emin olun.
3. Kodlama türünü seçin.A kodlu M12 konnektörler genellikle sensör ve aktüatör uygulamalarıyla ilişkilendirilir.
4. Çevre koşullarını değerlendirin.Su, toz, yağ, kimyasallar, sıcaklık, titreşim ve dış mekan maruziyetini göz önünde bulundurun.
5. Korumanın gerekli olup olmadığını belirleyin.Korumalı versiyonlar EMI'ye duyarlı analog ve dijital iletişim uygulamaları için avantajlı olabilir.
6. Uygun kabloyu seçin.PUR zorlu endüstriyel ortamlarda avantajlı olabilirken, PVC daha az agresif uygulamalara uygun olabilir.
7. Bağlayıcı yönünü belirtin.Düz ve dik açılı tasarımlar, kablo yönlendirmesini ve mevcut kurulum alanını optimize etmeye yardımcı olabilir.

IO-Link uygulamaları için 4 pinli A kodlu konfigürasyon yaygın bir seçimdir. Kablo geçişlerinin, elektromanyetik koşulların veya makine hareketinin zorlayıcı olduğu durumlarda, kablo yapısı ve koruma konnektörün kendisi ile birlikte değerlendirilmelidir.

Yeniden Birleşme'un M12 Çözümünü Pratik Bir Seçim Yapan Nedir?

Yeniden Birleşme, konnektör üretimini, kablo işlemeyi, montajı ve elektrik testlerini entegre bir üretim süreci içerisinde birleştirir. Bu yaklaşım, hassas işleme ve seçici kaplamadan enjeksiyon kalıplama ve son denetime kadar kritik üretim aşamaları üzerinde daha fazla kontrol sağlar.

Şirketin M12 konnektör üretimi, otomatik montajı ve sürekliliği, izolasyon direncini ve dielektrik dayanımını kapsayan %100 elektriksel doğrulamayı içerir. Toplu çevre testleri ayrıca IP67 sızdırmazlık ve tuz sisi direnci gibi parametreler için de kullanılır.

OEM'ler ve sistem entegratörleri için kişiselleştirme konnektör gövdesinin ötesine geçebilir. Mevcut seçenekler şunları içerir:

• 2 ila 17 pinli konfigürasyonlar
• 0,2 m'den 20 m'ye kadar özel kablo uzunlukları
• PUR veya PVC kablo ceketleri
• Düz veya dik açılı konfigürasyonlar
• Panel montajlı veya kablo montajlı tasarımlar
• Korumalı veya korumasız yapı
• Lehim, kıvrımlı, daldırma lehimli veya uçan uçlu sonlandırma
• Özel kablo işaretleme ve paketleme

Tedarikçileri değerlendiren alıcılar için kalite sistemleri ve izlenebilirlik, konektörün fiziksel özellikleri kadar önemli olabilir. Reunion, üretiminin ISO 9001, ISO 14001 ve ISO 13485 yönetim sistemleri kapsamında, RoHS uyumlu malzemeler ve muhafaza edilen denetim belgeleriyle çalıştığını belirtiyor.

Sıkça Sorulan Sorular

1. M12 Serisi Endüstriyel Sensör Konnektörü esas olarak ne için kullanılır?

M12 sensör konnektörü esas olarak endüstriyel sensörleri kontrol sistemlerine, PLC'lere, I/O modüllerine ve otomasyon ekipmanlarına bağlamak için kullanılır. Tipik uygulamalar arasında yakınlık sensörleri, fotoelektrik sensörler, basınç sensörleri, sıcaklık sensörleri ve IO-Link cihazları bulunur.

2. IO-Link için yaygın olarak hangi M12 konfigürasyonu kullanılıyor?

IO-Link sensör uygulamaları için yaygın olarak 4 pinli A kodlu M12 konfigürasyonu kullanılır. Tipik bir düzenleme, güç bağlantılarını ve C/Q iletişim hattını sağlar. Elektromanyetik girişim veya daha uzun kablo mesafelerinin söz konusu olduğu durumlarda korumalı versiyonlar ve uygun endüstriyel kablo yapısı seçilebilir.

3. Bir M12 konektörü hem güç hem de veri iletebilir mi?

Evet. Pin konfigürasyonuna ve uygulamaya bağlı olarak bir M12 bağlantısı hem güç hem de sinyal veya iletişim fonksiyonlarını taşıyabilir. Örneğin, 4 pinli bir konfigürasyon, güç ve IO-Link verilerini destekleyebilirken, daha yüksek pin sayımlı versiyonlar ek sinyalleri barındırabilir.

4. M12 konektörü ıslak veya tozlu endüstriyel ortamlara uygun mudur?

Uygun şekilde tasarlanmış ve doğru şekilde eşleştirilmiş M12 konnektörleri güçlü çevre koruması sağlayabilir. Reunion'un sensör konnektörü serisi, birleştirilmiş durumda IP67 derecesine sahiptir ve bu da onu birçok tozlu, ıslak, dış mekan ve yıkamayla ilgili uygulamalar için uygun hale getirir. Kurulumun tamamı her zaman gerçek çevre koşullarına göre değerlendirilmelidir.

5. Özelleştirilmiş M12 düzenekleri için hangi kablo seçenekleri mevcuttur?

Özelleştirilmiş düzenekler, farklı kablo uzunlukları, PUR veya PVC kılıflar, düz veya dik açılı konnektör konfigürasyonları, ekranlama seçenekleri ve tek uçlu veya çift uçlu kablo düzenekleri ile tedarik edilebilir. Bu, bağlantının farklı makine yerleşimlerine ve sensör kurulum gereksinimlerine uyarlanmasına olanak tanır.

Çözüm

Güvenilir bir sensör ağı, güvenilir fiziksel bağlantılarla başlar. Doğru M12 konektörü, güvenli mekanik çiftleşme, çevre koruma, düşük temas direnci, esnek sinyal kapasitesi ve modern otomasyon mimarileriyle uyumluluk sağlayabilir. Çoklu pin konfigürasyonları, korumalı seçenekler, IP67 koruması ve özelleştirilmiş kablo düzenekleri ile Reunion'un M12 çözümü çok çeşitli endüstriyel algılama gereksinimlerini destekleyebilir. Yeni bir sensör sistemi planlıyorsanız veya mevcut endüstriyel konnektörleri değiştiriyorsanız M12 Serisi Endüstriyel Sensör Konnektörü hakkında daha fazla bilgi edinin vebize Ulaşınteknik rehberlik, özelleştirilmiş özellikler ve uygulama odaklı fiyat teklifi için.
