Yeniden Birleşmegüvenilir elektrik bağlantıları, rahat çalışma ve kompakt entegrasyon gerektiren uygulamalar için konnektör çözümleri geliştirir.B Serisi Metal İtme-Çekme KonnektörüEndüstriyel, enstrümantasyon, tıbbi ve diğer elektronik uygulamalarda rutin birleştirme ve bağlantı kesme işlemlerini basitleştirirken ekipman üreticilerinin güvenli bağlantılar kurmasına yardımcı olan, itme-çekme kendinden kilitlemeli bir mekanizma etrafında tasarlanmış dairesel bir konnektördür.

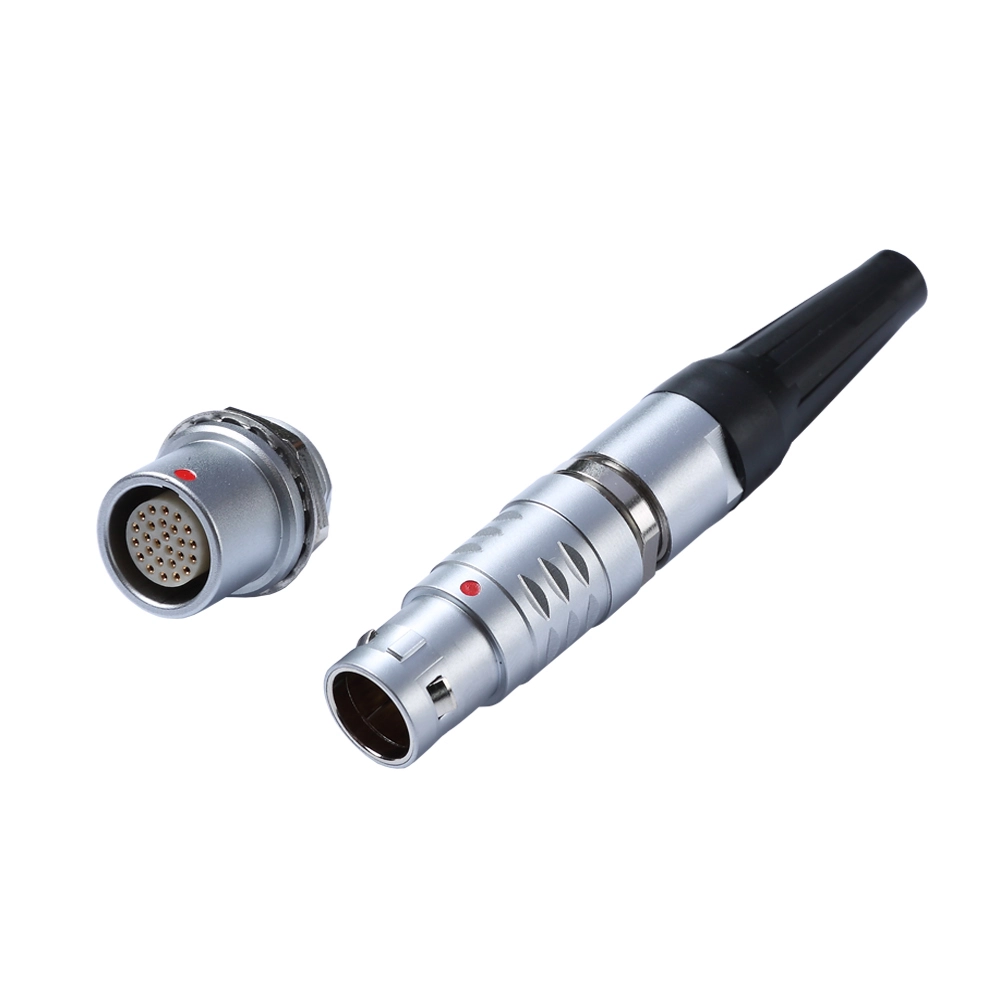

B Serisi Metal İtme-Çekme Konektörü, hızlı, güvenli elektrik bağlantılarını desteklemek için metal dairesel muhafazayı itme-çekme kilitleme mekanizmasıyla birleştirir. Seçilen konfigürasyona bağlı olarak bu konnektör ailesi birden fazla kontak düzenlemesini, farklı montaj stillerini ve lehim, kıvrımlı veya PCB sonlandırma seçeneklerini barındırabilir. Bu özellikler, tekrarlanan bağlantı, yerden tasarruf sağlayan kurulum ve güvenilir sinyal veya güç iletimi gerektiren ekipmanlar için dikkate alınmaya değerdir. Bu makalede konektörün nasıl çalıştığı, ana tasarım avantajları, uygulama senaryoları, seçim kriterleri ve kaliteyle ilgili hususlar açıklanmaktadır. Ayrıca, alıcıların yeni bir tasarım veya değiştirme projesi için bir konnektör belirlemeden önce Reunion ile onaylaması gereken teknik bilgilerin ana hatlarını da çiziyor.
B Serisi Metal İtmeli-Çekmeli Konnektör, eşleşen bileşenleri bağlamak ve bağlantısını kesmek için kendinden kilitlemeli bir itme-çekme mekanizması kullanan dairesel bir elektrik konnektörüdür. Tipik olarak dönerek sıkma gerektiren geleneksel dişli konektörlerin aksine, itme-çekme tasarımı, kullanıcıların fişi uyumlu prizine takarak bağlantı kurmasına olanak tanır. Kilitleme mekanizması, konnektör doğru şekilde eşleştirildiğinde devreye girer ve belirlenmiş çekme hareketi ile serbest kalır.
Metal mahfaza sağlam bir mekanik arayüz sağlar ve konektörün koruyucu yapısı ekipmana doğru şekilde entegre edildiğinde elektromanyetik uyumluluğa katkıda bulunabilir. Konfigürasyona bağlı olarak konnektör, elektrik sinyali iletimini, güç dağıtımını veya devre gereksinimlerinin bir kombinasyonunu destekleyebilir.
Yeniden Birleşme'un B Serisi ürün bilgileri birden fazla konnektör boyutunu ve konfigürasyonunu kapsar. Mevcut seçenekler arasında düz veya açılı yapılar, farklı kontak düzenlemeleri ve alternatif sonlandırma yöntemleri bulunabilir. Alıcılar, seçilen modelin tam özelliklerini doğrulamak için ilgili ürün çizimine ve spesifikasyona başvurmalıdır.
Detaylı ürün bilgisi için Reunion B Serisi Metal İtmeli-Çekmeli Konnektör sayfasını ziyaret edin.
İtme-çekme mekanizması, birleşme arayüzünün güvenliğinden ödün vermeden elektrik bağlantısı işlemlerini basitleştirmek için tasarlanmıştır. İşleyişini üç aşamada anlamak mümkündür.
Bu çalışma prensibi özellikle sık bağlantı değişikliği, bakım erişimi veya kapalı alanlarda çalıştırma gerektiren ekipmanlarda kullanışlıdır. Birden fazla sıkma adımı gerektiren bağlantı sistemleriyle karşılaştırıldığında, tekrarlanan konnektör işlemleri için harcanan süreyi azaltabilir.
Ancak kilitleme mekanizması doğru kurulumun yerine geçmemelidir. Kablo gerilimi, konnektörün yanlış hizalanması, uyumsuz eşleşen parçalar ve yanlış kullanım, bağlantı performansını hâlâ tehlikeye atabilir. Kullanıcılar, birleştirme, serbest bırakma ve kablo yönetimi için üreticinin talimatlarına uymalıdır.
Kendiliğinden kilitlenen tasarım, hızlı çiftleşmeyi ve kasıtlı serbest bırakmayı destekler. Operatörlerin bir bağlantı somununu tekrar tekrar çevirmeden elektrik devrelerini düzenli olarak bağlaması veya bağlantısını kesmesi gerektiğinde kullanışlıdır.
Metal kabuk, dayanıklı bir konnektör yapısı sağlar ve uygun şekilde tasarlanmış sistemlerde ekranlama sürekliliğini destekleyebilir. Etkili elektromanyetik girişim koruması, kabuk teması, kablo koruması, topraklama ve kurulum kalitesi de dahil olmak üzere bağlantının tamamına bağlıdır.
Farklı ekipman tasarımları farklı sayıda elektrik devresi gerektirir. B Serisi ailesi, mühendislerin seçenekleri sinyal sayısına, güç gereksinimlerine, mevcut alana ve kablolama mimarisine göre değerlendirmesine olanak tanıyan çoklu kontak konfigürasyonları içerir. Seçilen model için kontakların tam sayısı ve elektriksel değerleri doğrulanmalıdır.
Ürün konfigürasyonuna bağlı olarak sonlandırma seçenekleri şunları içerebilir:
Konektör belirlenmeden önce kontak stili, iletken boyutu, montaj araçları ve kurulum alanı birlikte değerlendirilmelidir.
Anahtarlama özellikleri, fişi doğru birleşme yönüne yönlendirmeye yardımcı olur. Bu, özellikle ekipman birden fazla benzer konektör içerdiğinde, yanlış hizalama riskini azaltabilir ve montaj tutarlılığını iyileştirebilir.
B Serisi Metal İtme-Çekme Konnektörü, kompakt dairesel arayüzden ve uygun bağlantı yönetiminden yararlanan ekipmanlar için düşünülebilir. Gerçek uygunluk, seçilen modelin elektriksel, mekanik ve çevresel derecelendirmelerine bağlıdır.
Tıbbi, güvenlik açısından kritik veya diğer düzenlemeye tabi uygulamalar için konnektörün, komple ekipman tasarımının gereksinimlerini karşılaması gerekir. Bir konnektörün genel ürün açıklaması, bağımsız olarak uygulamaya özel her standarda uygunluk sağlamaz.
Yalnızca görünüme veya kabuk boyutuna göre bir bağlayıcı seçmek uyumluluk sorunlarına yol açabilir. Mühendisler ve satın alma ekipleri, sipariş vermeden önce tüm elektrik ve mekanik gereksinimleri değerlendirmelidir.
Ekipmanın kaç tane güç ve sinyal devresine ihtiyacı olduğunu belirleyin. Amaçlanan kablolama mimarisine izin verin ve seçilen ek parçanın gerekli kontak düzenlemesini destekleyip desteklemediğini doğrulayın. Benzer dış boyutlara sahip bağlayıcıların aynı iç düzene sahip olduğunu varsaymayın.
Tam konnektör konfigürasyonu için nominal akımı ve çalışma voltajını kontrol edin. Bu değerler kontak çapına, kontak sayısına, iletken boyutuna, sıcaklığa ve çalışma koşullarına göre değişebilir. Bir modelin maksimum derecelendirmesi asla serinin tamamına otomatik olarak uygulanmamalıdır.
Ekipman tasarımına ve üretim sürecine göre lehim, kıvrımlı veya PCB sonlandırmayı seçin. Gerekli aletleri, kablo özelliklerini, PCB düzenini ve mevcut montaj alanını onaylayın.
Fiş ve priz parça numaralarını, kabuk boyutlarını, panel kesitini, montaj düzenini ve kablo çapı aralığını doğrulayın. Değiştirme projeleri için, yalnızca ürün adına güvenmek yerine mevcut konektörün çizimlerini ve kontak düzenini karşılaştırın.
Çalışma sıcaklığını, nemi, titreşimi, mekanik şoku, korozyona maruz kalmayı ve giriş korumasını gözden geçirin. Amaçlanan ortama uygun bir koruma seviyesi seçin ve monte edilmiş bağlantının tamamının gereksinimleri karşıladığından emin olun.
Aşağıdaki tablo, yeni bir ekipman tasarımı için B Serisi konnektörü değerlendirirken dikkate alınması gereken ana faktörleri özetlemektedir.
| Seçim Faktörü | Neler Kontrol Edilmeli? | Neden Önemlidir? |
|---|---|---|
| Kişi sayısı | Elektrik kontaklarının sayısı ve düzeni | Konektörün gerekli devreleri desteklemesini sağlar |
| Elektrik değerleri | Nominal akım, çalışma voltajı ve kontak özellikleri | Aşırı elektrik stresini ve uygun olmayan çalışma koşullarını önlemeye yardımcı olur |
| Sonlandırma türü | Lehim, kıvrım veya PCB konfigürasyonu | Kablolama yöntemini, aletleri ve montaj gereksinimlerini belirler |
| Bağlayıcı yönü | Mümkün olduğunda düz veya açılı yapı | Kablo yönlendirme ve kurulum alanına uyum sağlamaya yardımcı olur |
| Kilitleme ve hizalama | Uyumlu eşleşen parçalar ve anahtarlama düzeni | Yanlış birleştirme ve istenmeyen bağlantı kopma risklerini azaltır |
| Çevre koruma | IP derecesi, sıcaklık, nem, titreşim ve korozyon koşulları | İstenilen ortamda güvenilir çalışmayı destekler |
| Hizmet gereksinimleri | Beklenen çiftleşme sıklığı ve bakım erişimi | Konektörün işletim iş akışına uygun olup olmadığının belirlenmesine yardımcı olur |
Bu tablo bir seçim kontrol listesidir, resmi ürün veri sayfasının yerine geçmez. Kesin parça numarası için her kritik değeri mevcut teknik belgelere göre doğrulayın.
Doğru kurulum, ekipmanın hizmet ömrü boyunca konnektör performansının korunmasına yardımcı olur. İyi tasarlanmış bir konnektör bile yanlış monte edilirse veya nominal limitlerinin dışındaki koşullara maruz kalırsa erken arızalanabilir.
İzin veriliyorsa temizleme yöntemleri ve yağlayıcılar üreticinin talimatlarına uygun olmalıdır. Onaylanmayan kimyasallar veya aşındırıcı aletler temas kaplamasına, izolasyona veya sızdırmazlık bileşenlerine zarar verebilir.
OEM projeleri ve tekrarlanan üretim siparişleri için konnektör kalitesi, yalnızca genel iddialar yerine belgelenmiş gereksinimler aracılığıyla değerlendirilmelidir. Yapılandırılmış bir değerlendirme, satın alma ekiplerinin tedarikçileri karşılaştırmasına ve entegrasyon risklerini azaltmasına yardımcı olabilir.
Bir bağlayıcıyı onaylamadan önce aşağıdaki noktaları göz önünde bulundurun:
Yeniden Birleşme'un B Serisi ürün sayfası, ürün değerlendirmesi için bir başlangıç noktası sağlar. Kritik tasarım kararları için alıcıların mevcut modele özgü spesifikasyonları almaları ve önerilen konfigürasyonun gereksinimlerini karşıladığını doğrulamaları gerekir.
Ana avantajı, itme-çekme kendinden kilitlemeli işlemin ve metal dairesel konnektör yapısının birleşimidir. Bu tasarım, uyumlu ekipmanlarda güvenli bağlantıları desteklerken tekrarlanan birleştirme ve bağlantı kesme işlemlerini basitleştirebilir.
Seçilen modele bağlı olarak seçenekler lehim, kıvrımlı ve PCB kontaklarını içerebilir. Alıcılar, tam parça numarası için mevcut sonlandırma stilini ve montaj gereksinimlerini onaylamalıdır.
Elektrik, mekanik, temizlik ve çevre gereklilikleri uygulamayla eşleştiğinde uyumlu tıbbi ve teşhis ekipmanı için uygun olabilir. Cihaz üreticisinin tamamı, kullanımdan önce ilgili tüm düzenleme ve güvenlik gerekliliklerini doğrulamalıdır.
Hayır. Çevrenin korunması konnektör tasarımına ve konfigürasyonuna göre değişir. Alıcılar, belirtilen IP derecelendirmesini ve bunun birleştirilmiş montaj, birleştirilmemiş konnektör veya belirtilen başka bir durum için geçerli olup olmadığını kontrol etmelidir. Metal muhafazanın tek başına su geçirmez koruma sağladığını varsaymayın.
Gerekli kontak sayısını, elektrik değerlerini, fiş ve priz türlerini, sonlandırma yöntemini, kablo boyutlarını, montaj gereksinimlerini, çalışma ortamını ve tahmini sipariş miktarını sağlayın. Mevcut bir parça numarası, çizim veya numune de tedarikçinin uyumluluğu değerlendirmesine yardımcı olabilir.
B Serisi Metal İtmeli-Çekmeli Konnektör, uygun bağlantı yönetimi, güvenli kendinden kilitlemeli ve kompakt dairesel elektrik arayüzü gerektiren ekipmanlar için pratik bir seçim olabilir. Doğru konfigürasyon kontak sayısına, akım ve voltaj değerlerine, sonlandırma yöntemine, mekanik uyumluluğa ve çevresel gereksinimlere bağlıdır. Mühendisler ve satın alma ekipleri, ayrıntılı özellikleri kontrol ederek ve amaçlanan ekipman içindeki konektörü doğrulayarak daha güvenli kaynak bulma kararları verebilir. Mevcut ürün bilgilerini incelemek için Reunion'un B Serisi Metal İtmeli-Çekmeli Konnektörünü keşfedin. Yeni bir tasarım planlıyorsanız, mevcut bir konektörü değiştiriyorsanız veya toplu üretim için bileşen tedarik ediyorsanız,bize Ulaşınteknik gereksinimlerinizi görüşmek, uyumlu yapılandırmaları onaylamak ve uygulamanız için ürün ayrıntılarını istemek için.
-
