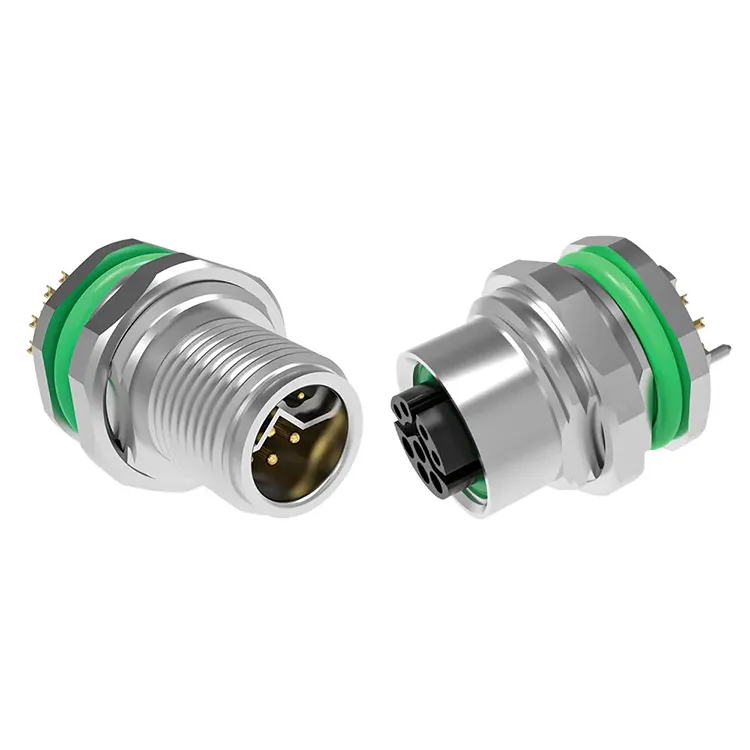

Yeniden BirleşmesağlarM12 serisi endüstriyel konnektörfabrika otomasyonu, sensörler, aktüatörler, fieldbus sistemleri, endüstriyel Ethernet ve güç dağıtımı için çok yönlü bir ara bağlantı çözümü olarak. 2–17 pinli konfigürasyonlar, çoklu kodlama seçenekleri, IP67 koruması ve ekranlama ve kablo düzenekleri seçenekleriyle konnektör ailesi, istikrarlı elektrik ve mekanik bağlantıların gerekli olduğu zorlu endüstriyel ortamlar için tasarlanmıştır.
M12 konektörü, kompakt bir dairesel konektörden daha fazlasıdır. Standartlaştırılmış dişli arayüzü, kodlama sistemi, çevre yalıtımı ve geniş elektrik konfigürasyonları, onu modern otomasyon ekipmanı için önemli bir bağlantı teknolojisi haline getiriyor. M12 serisi, sensörler ve IO-Link cihazlarından PROFIBUS, DeviceNet, CANopen, endüstriyel Ethernet, servo sistemler ve DC güç dağıtımına kadar çeşitli uygulamaları destekleyebilir. Bu kılavuz, mühendislerin ve satın alma ekiplerinin bir M12 endüstriyel konnektör seçerken değerlendirmesi gereken temel özellikleri, kodlama seçeneklerini, uygulama senaryolarını, seçim faktörlerini ve kalite hususlarını açıklamaktadır.
İçindekiler
M12 Konektörü Endüstriyel Otomasyonda Neden Yaygın Olarak Kullanılıyor?
M12 Endüstriyel Konektörün Temel Özellikleri Nelerdir?
M12 Kodlama Seçenekleri Nasıl Farklılaşır?
M12 Endüstriyel Konnektörler Yaygın Olarak Nerede Kullanılır?
Doğru M12 Konnektörünü Nasıl Seçmelisiniz?
Alıcılar Hangi Kalite Faktörlerini Kontrol Etmeli?
M12 Endüstriyel Konnektörler Hakkında Sıkça Sorulan Sorular
M12 Konektörü Endüstriyel Otomasyonda Neden Yaygın Olarak Kullanılıyor?
Endüstriyel ekipmanların titreşime, neme, sıcaklık değişikliklerine, toza ve sık bakıma rağmen sabit kalan bağlantılara ihtiyacı vardır. M12 formatı, kompakt dairesel tasarımı ve dişli bağlantı mekanizmasıyla bu gereksinimleri karşılar.
Otomasyon mühendisleri için ana avantajlarından biri esnekliktir. Farklı M12 kodlama konfigürasyonları, farklı elektrik ve iletişim işlevleri için tasarlanmış olup uyumsuz bağlantıların önlenmesine yardımcı olur. Bu nedenle konnektör sensörlere, aktüatörlere, kontrol kabinlerine, saha cihazlarına, motorlara, Ethernet ağlarına ve diğer endüstriyel ekipmanlara entegre edilebilir.
Yeniden Birleşme'un ürün özellikleri, M12 serisinin ilgili DIN EN 61076-2-101/109/111 standartlarına göre tasarlandığını ve birleştirildiğinde IP67 koruması sağlayabileceğini göstermektedir. Ürün yelpazesi aynı zamanda farklı elektromanyetik uyumluluk gereksinimlerine sahip uygulamalar için seçenekler sunan korumalı ve korumasız konfigürasyonları da içerir.
Endüstriyel kullanıcılar için standartlaştırılmış boyutların, kodlama seçeneklerinin, çevre korumanın ve uygulama esnekliğinin bu kombinasyonu, kablolama tasarımını ve bakımını kolaylaştırabilir.
M12 Endüstriyel Konektörün Temel Özellikleri Nelerdir?
Yalnızca fiziksel boyutuna göre bir konnektör seçmek, uygun olmayan bir bağlantıya neden olabilir. Elektrik değerleri, kodlama, pin sayısı, ekranlama, çevre koruma ve sonlandırma yönteminin tümü satın almadan önce dikkate alınmalıdır.
| Parametre | Tipik M12 Serisi Aralığı / Özelliği | Başvurunun Değerlendirilmesi |
|---|---|---|
| Pin Sayısı | Koda bağlı olarak 2–17 pin | Güç ve sinyal gereksinimlerine göre seçim yapın |
| Mevcut Derecelendirme | Koda bağlı olarak yaklaşık 0,5–16A | Sensörler, aktüatörler, motorlar ve güç devreleri için önemlidir |
| Gerilim Değeri | Yapılandırmaya bağlı olarak yaklaşık 30–630V | Ekipmanın çalışma voltajına uygun olmalıdır |
| Koruma Derecesi | Eşleştirildiğinde IP67 | Birçok tozlu, ıslak ve yıkanan ortamlar için uygundur |
| İletişim Malzemesi | Altın kaplamalı pirinç | Kararlı elektrik temasını ve korozyon direncini destekler |
| Yalıtkan | PA66 | Konektör içinde elektrik yalıtımı sağlar |
| Kontak Direnci | Belirtilen aralık için ≤3mΩ | Daha düşük direnç elektrik verimliliğinin korunmasına yardımcı olur |
| Sıcaklık Aralığı | -25°C ila +85°C | Gerçek çalışma ortamını kontrol edin |
| Ekranlama | Korumalı ve korumasız versiyonlar | Elektriksel olarak gürültülü ortamlarda ekranlama önemli olabilir |
| Çevresel Uyumluluk | RoHS uyumlu malzemeler | Çevresel uyumluluk gereksinimleri olan projeler için kullanışlıdır |
Kesin derecelendirme her zaman seçilen kodlamaya ve konfigürasyona bağlıdır. Örneğin, üreticinin yayınlanmış spesifikasyonları, S-kodu ve L-kodu versiyonları için çeşitli sinyal odaklı konfigürasyonlara göre daha yüksek akım yeteneklerini listelemektedir. Bu nedenle konnektör kodu, ikincil bir ayrıntı olarak ele alınmak yerine, elektrik gereksinimleriyle birlikte seçilmelidir.
M12 Kodlama Seçenekleri Nasıl Farklılaşır?
M12 kodlaması endüstriyel konnektör seçerken en önemli faktörlerden biridir. Farklı anahtarlama düzenlemeleri, farklı elektrik veya iletişim işlevlerine yöneliktir.
- A kodu:Genellikle sensörler, aktüatörler, IO-Link cihazları ve DC sinyal uygulamaları için kullanılır. Konfigürasyonlar 2 ila 17 pin arasında değişebilir.
- B kodu:Genellikle PROFIBUS, DeviceNet ve diğer fieldbus uygulamalarıyla ilişkilendirilir.
- C kodu:AC güç uygulamaları için tasarlanmıştır ve çoklu pin konfigürasyonlarında mevcuttur.
- D kodu:100 Mbps ağ bağlantıları gibi endüstriyel Ethernet uygulamaları için kullanılır.
- X kodu:Daha yüksek hızlı Ethernet uygulamaları için tasarlanmıştır ve genellikle 8 pinli bir yapılandırma kullanır.
- S kodu:Yüksek akımlı AC gücü ve servo ile ilgili uygulamalar için tasarlanmıştır.
- L kodu:DC güç dağıtımı ve daha yüksek akım gereksinimleri için tasarlanmıştır.
Kodlama sistemi uyumsuz devrelerin bağlanma olasılığını azaltmaya yardımcı olur. Mühendisler, bir bileşeni tamamlamadan önce ekipman üreticisi tarafından belirtilen konnektör kodunu, pin düzenini, voltajı, akımı ve eşleşme arayüzünü doğrulamalıdır.
M12 Endüstriyel Konnektörler Yaygın Olarak Nerede Kullanılır?
M12 konnektörlerin kompakt form faktörü ve çevre koruması, onları birçok endüstriyel bağlantı noktası için uygun kılar.
Fabrika Otomasyonu
M12 konnektörler sıklıkla yakınlık sensörlerini, fotoelektrik sensörleri, aktüatörleri, G/Ç modüllerini ve kontrol cihazlarını bağlamak için kullanılır. Standartlaştırılmış arayüzleri, makinenin kablolamasını ve bakımını kolaylaştırabilir.
Endüstriyel Ethernet
Endüstriyel ağ bağlantıları için D-code ve X-code konfigürasyonları kullanılabilir. Otomatik üretim hatlarında saha cihazları, kontrolörler, anahtarlar ve diğer ağ ekipmanları arasındaki iletişim için güvenilir Ethernet bağlantıları önemlidir.
Robotik ve Hareket Sistemleri
Robotik ekipman, konnektörleri titreşime ve tekrarlanan harekete maruz bırakabilir. Dişli bağlantı sistemi, normal çalışma koşulları altında kazara gevşemeye karşı dayanıklı olacak şekilde tasarlanmış mekanik bir bağlantı sağlar.
Dış Mekan ve Yıkama Ekipmanları
Uygun şekilde eşleştirildiğinde IP67 derecesine sahip uygun M12 konfigürasyonları, ekipmanın su, toz veya rutin temizlik işlemleriyle karşılaşabileceği ortamlarda kullanılabilir. Belirlenen koruma seviyesine ulaşmak için doğru kurulum ve sızdırmazlık esastır.
Güç Dağıtımı
S kodu ve L kodu seçenekleri, M12 platformunu düşük güçlü sinyallerin ötesine genişletir. Seçilen konfigürasyona bağlı olarak seri, endüstriyel ekipmanlar için daha yüksek akımlı AC veya DC güç bağlantılarını destekleyebilir.
Doğru M12 Konnektörünü Nasıl Seçmelisiniz?
Sistematik bir seçim süreci, uyumluluk sorunlarının ve gereksiz değiştirme maliyetlerinin önlenmesine yardımcı olabilir. Sipariş vermeden önce aşağıdaki faktörleri değerlendirin:
- Uygulamayı tanımlayın:Bağlantının sensörler, veri iletişimi, güç, motorlar veya karma işlevler için tasarlanıp tasarlanmadığını belirleyin.
- Kodlamayı onaylayın:Ekipman arayüzüne göre A, B, C, D, X, S, L veya uygulanabilir başka bir konfigürasyonu seçin.
- Pin gereksinimlerini kontrol edin:Gerekli tüm güç ve sinyal devreleri için kontak sayısının yeterli olduğundan emin olun.
- Elektriksel değerleri doğrulayın:Konektörün voltaj ve akım değerlerini gerçek sistem gereksinimleriyle karşılaştırın.
- Çevre koşullarını değerlendirin:Su, toz, kimyasallar, titreşim, sıcaklık ve dış mekan maruziyetini göz önünde bulundurun.
- Koruma gereksinimlerini belirleyin:Elektromanyetik girişimin sinyal bütünlüğünü etkileyebileceği durumlarda korumalı versiyonlar düşünülebilir.
- Sonlandırmayı seçin:Ekipman yapısına bağlı olarak seçenekler arasında lehim, daldırma lehim, kıvrımlı veya hareketli kurşun sonlandırma seçenekleri bulunabilir.
- Kablo gereksinimlerini onaylayın:Kablo malzemesi, uzunluğu, esnekliği, bükülme yarıçapı ve konnektör yönü kurulum ortamına uygun olmalıdır.
Birden fazla konnektör tipini içeren projeler için cihazı, konnektör kodunu, pin sayısını, elektriksel fonksiyonu, kablo özelliklerini ve montaj arayüzünü gösteren bir bağlantı planı hazırlamak da faydalıdır. Bu, tedarik ve üretim ekipleri için pratik bir referans sağlar.
Alıcılar Hangi Kalite Faktörlerini Kontrol Etmeli?
Endüstriyel konnektör kalitesi, uzun vadeli bağlantı stabilitesi ile yakından ilgilidir. Bir ürün dışarıdan benzer görünse de temas malzemeleri, kaplama, sızdırmazlık, montaj tutarlılığı ve elektrik denetimi açısından önemli farklılıklar gösterebilir.
Yeniden Birleşme, M12 serisinin altın kaplamalı pirinç kontaklar, PA66 yalıtkanlar ve 3 mΩ'dan fazla olmayan belirtilen kontak direnci kullandığını belirtiyor. Üretici ayrıca her ünite için %100 elektrik testini ve parti düzeyinde IP67 daldırma doğrulamasını da açıklamaktadır. Yayınlanan kalite bilgileri ayrıca kalite ve uyumluluk çerçevesinde ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 ve RoHS uyumluluğunu listeler.
Tedarik ekipleri için aşağıdaki kalite kontrol noktaları özellikle faydalıdır:
- Malzeme ve kaplama özellikleri
- Temas direnci ve yalıtım performansı
- IP koruma doğrulaması
- Mekanik çiftleşme döngüsü gereksinimleri
- Uygun olduğu yerde ekranlama performansı
- Elektrik test prosedürleri
- Seri izlenebilirliği ve denetim belgeleri
- Kablo montajı ve sonlandırmasının tutarlılığı
Bu faktörler, endüstriyel bir konektörün değerlendirilmesi için tek başına birim fiyattan daha eksiksiz bir temel sağlar. OEM ve toplu projeler için mühendislik desteği, özelleştirme yeteneği, üretim izlenebilirliği ve teslimat tutarlılığı da toplam satın alma değerini etkileyebilir.
M12 Endüstriyel Konnektörler Hakkında Sıkça Sorulan Sorular
M12 serisi endüstriyel konnektör nedir?
M12 serisi endüstriyel konnektör, nominal 12 mm dişli arayüze sahip kompakt dairesel bir konnektördür. Endüstriyel sensörler, aktüatörler, otomasyon ekipmanları, iletişim ağları ve güç bağlantıları için yaygın olarak kullanılır. Farklı kodlama ve pin konfigürasyonları, aynı genel konnektör platformunun farklı uygulamalara hizmet etmesine olanak tanır.
M12 konektörü su geçirmez midir?
Uygun M12 konfigürasyonları, uygun şekilde eşleştirildiğinde IP67 koruması sağlayabilir. Bu, belirtilen ürünün, tanımlanmış test koşulları altında toz girişine ve geçici suya batırılmaya karşı koruma sağlayabileceği anlamına gelir. Gerçek performans, doğru eşleşmeye, sızdırmazlık bileşenlerine, kuruluma ve ürün konfigürasyonuna bağlıdır.
A kodu ve D kodu M12 konnektörleri arasındaki fark nedir?
A kodlu M12 konnektörler genellikle sensörler, aktüatörler, IO-Link ve genel sinyal veya DC uygulamaları için kullanılırken D kodlu versiyonlar öncelikle endüstriyel Ethernet uygulamaları için tasarlanmıştır. Kodlama, yanlış konnektör tipinin yanlışlıkla eşleştirilmesini önler.
M12 konnektörleri hem güç hem de veri taşıyabilir mi?
Evet, yapılandırmaya bağlı olarak. Belirli A kodu düzenlemeleri, güç ve sinyal işlevlerini birleştirebilir; daha yüksek güç ve ayrı veri iletişimi gerektiren uygulamalar, ilgili devreleri için farklı M12 kodlarını kullanabilir.
Makinem için doğru M12 konnektörünü nasıl seçerim?
Cihaz arayüzüyle başlayın ve gerekli kodlamayı, pin sayısını, voltajı, akımı, iletişim protokolünü, korumayı, koruma derecesini, kablo tipini ve sonlandırma yöntemini tanımlayın. Konektör yedek bir bileşense, orijinal parça numarası veya ekipman çizimiyle eşleşmesi de önerilir.
Çözüm
M12 serisi endüstriyel konnektör, modern otomasyon sistemleri için standartlaştırılmış ve uyarlanabilir bir bağlantı çözümü sağlar. Kodlama seçenekleri, pin konfigürasyonları, elektriksel değerler, ekranlama seçenekleri ve IP67 koruması yelpazesi, sensörlerden ve IO-Link cihazlarından endüstriyel Ethernet ve daha yüksek akım güç uygulamalarına kadar her şeyi desteklemesine olanak tanır. OEM'ler, sistem entegratörleri ve endüstriyel ekipman üreticileri için konnektörün elektrik ve çevre spesifikasyonlarının tamamına göre seçilmesi, güvenilir saha performansı açısından çok önemlidir. Uygulamanız için uygun bir konfigürasyon, özelleştirilmiş kablo tertibatı veya toplu çözüm seçme konusunda yardıma ihtiyacınız varsa,bize UlaşınGereksinimlerinizi Reunion'un mühendislik ve üretim ekibiyle görüşmek için.
