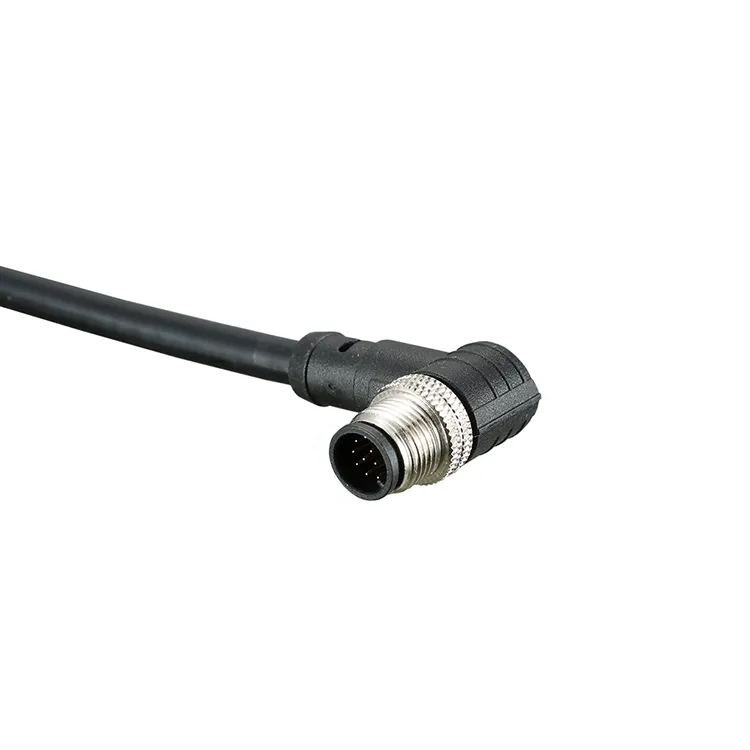

Yeniden Birleşmeteslim ederM12 Serisi Endüstriyel Su Geçirmez KonnektörZorlu endüstriyel ortamlarda güvenilir elektrik bağlantıları arayan üreticiler için. Uyumlu otomasyon, algılama ve kontrol sistemleri için tasarlanan bu konnektör serisi, istikrarlı ekipman çalışmasını desteklemek için kompakt kurulum, güvenli dişli bağlantı ve modele bağlı çevre korumanın pratik bir kombinasyonunu sunar.
Makale Özeti:Endüstriyel bağlantı, makinenin çalışma süresini, sinyal doğruluğunu ve bakım maliyetlerini etkiler. M12 Serisi Endüstriyel Su Geçirmez Konektör, sensörleri, aktüatörleri, kontrol ünitelerini ve endüstriyel iletişim ekipmanlarını bağlamak için yaygın olarak kullanılır. Konektör kodlamasını, kontak konfigürasyonunu, giriş korumasını, kablo yapısını ve elektrik değerlerini anlamak mühendislerin doğru çözümü seçmesine yardımcı olur. Bu makalede, işletmelerin bilinçli konnektör kararları almasına yardımcı olan çalışma ilkeleri, temel özellikler, sektör uygulamaları, kurulum uygulamaları ve satın alma hususları incelenmektedir.
1. Endüstriyel Bağlantı Neden Önemlidir?
2. M12 Konnektörünü Farklı Kılan Nedir?
3. Hangi Tasarım Özellikleri Pratik Faydalar Sağlıyor?
4. Hangi Teknik Özellikleri Değerlendirmelisiniz?
5. Hangi Sektörler M12 Konnektörlerden Yararlanıyor?
6. Alıcılar M12 Konnektör Tedarikçisini Nasıl Değerlendirmeli?
7. Hangi Uygulamalar Konektörün Hizmet Ömrünü Uzatmaya Yardımcı Olur?
Modern endüstriyel ekipmanlar, elektrik gücünün ve sinyallerin birbirine bağlı bileşenler arasında doğru şekilde aktarılmasına bağlıdır. Sensörler çalışma verilerini toplar, aktüatörler komutları yürütür ve kontrolörler makine hareketlerini koordine eder. Bu sistemdeki her bağlantı genel performansa katkıda bulunur.
Titreşim altında gevşeyen, nemin elektrik temas noktalarına ulaşmasına izin veren veya sürekli temas sağlayamayan bir konnektör, üretimi kesintiye uğratabilir ve sorun gidermeyi zorlaştırabilir. Otomatik üretimde, küçük bir bağlantı sorunu bile beklenmedik arıza sürelerine, tekrarlanan bakımlara veya hatalı sensör okumalarına yol açabilir.
Bu nedenle endüstriyel konnektörlerin aynı anda birçok gereksinimi karşılaması gerekir:
M12 konnektör formatı, kompakt dairesel tasarım ve dişli bağlantı sistemi aracılığıyla bu ihtiyaçların çoğunu karşılar. Uygulama için doğru model seçildiğinde mühendislerin düzenli, bakımı yapılabilir ve güvenilir endüstriyel kablolama sistemleri oluşturmasına yardımcı olabilir.
M12 tanımı, nominal 12 mm dişli kaplinli konnektör arayüzünü ifade eder. Kompakt boyutları, kurulum alanının sınırlı olduğu ancak güvenli bir elektrik bağlantısının gerekli olduğu saha cihazları ve makineler için özellikle kullanışlı olmasını sağlar.
Yalnızca fiziksel görünümüne göre seçilen bir konektörün aksine, bir M12 ürününün komple konfigürasyonuna göre değerlendirilmesi gerekir. Farklı modeller farklı pin sayılarına, kodlama düzenlemelerine, kontak atamalarına, kablo tiplerine ve elektriksel performans değerlerine sahip olabilir.
Spesifik ürüne bağlı olarak mevcut konfigürasyonlar arasında düz konnektörler, dik açılı konnektörler, kabloya monte fişler ve panele monte prizler bulunabilir. Düz bir tasarım erişilebilir kurulum noktalarına uygun olabilirken, dik açılı bir tasarım dar alanlarda kablo açıklığının yönetilmesine yardımcı olabilir.
Bazı M12 konfigürasyonları sensör ve aktüatör sinyalleri için tasarlanmıştır, diğer kodlama sistemleri ise belirli endüstriyel iletişim veya güç uygulamalarını destekler. Bu değişkenler birbirinin yerine kullanılabilir olarak değerlendirilmemelidir. Mühendisler, ekipmanı bağlamadan önce pin düzenlemesini, kodlamayı, voltajı, akımı ve arayüz gereksinimlerini doğrulamalıdır.
Su geçirmez M12 konektörleri, harici kirletici maddelerin girişini sınırlamak için uygun muhafaza, yalıtım ve kablo girişi düzenlemeleri kullanır. Koruma düzeyi modele ve kurulum durumuna göre değişir. Örneğin, IP67 dereceli bir düzenek, doğru şekilde monte edilmesi ve belirtildiği şekilde kullanılması koşuluyla, toz geçirmez koruma ve tanımlanmış test koşulları altında geçici suya batırma için tasarlanmıştır.
Ürüne özel konfigürasyonlar ve mevcut seçenekler için Reunion M12 Serisi Endüstriyel Su Geçirmez Konektör ürün sayfasına bakın.
Endüstriyel makineler genellikle sınırlı bir alanda çok sayıda sensör ve kontrol bileşeni içerir. M12 form faktörü, kablolama düzenlerini basitleştirmeye ve gereksiz kurulum alanını azaltmaya yardımcı olabilecek kompakt bir bağlantı arayüzü sağlar.
Bu, özellikle birden fazla saha cihazının ortak bir kontrol mimarisine bağlandığı konveyör sistemlerinde, robotik ekipmanlarda, paketleme makinelerinde ve dağıtılmış otomasyon kurulumlarında yararlı olabilir.
Dişli bağlantı, ekipmanın olağan çalışması sırasında eşleşen arayüzün korunmasına yardımcı olur. Yeterince emniyete alınmamış bir bağlantıyla karşılaştırıldığında, doğru bir şekilde monte edilmiş dişli kaplin, rutin hareket ve titreşimden kaynaklanan kazara ayrılmayı azaltabilir.
Ancak bağlantı her zaman üreticinin talimatlarına göre sıkılmalıdır. Aşırı sıkma konnektöre zarar verebilir, yetersiz sıkma ise mekanik güvenliği veya sızdırmazlık performansını tehlikeye atabilir.
Uygun sızdırmazlık bileşenleri, elektrik kontaklarının toz ve nemden korunmasına yardımcı olabilir. Bu, üretim proseslerinin, temizleme alanlarının, dış mekan makinelerinin ve çevreye maruz kalmanın beklendiği diğer yerlerin yakınına kurulan ekipmanlar için önemlidir.
Koruma, birleşme arayüzü, kablo girişi, montaj düzeni ve contaların durumu da dahil olmak üzere komple montaja bağlıdır. Konektör, tek başına "su geçirmez" kelimesi yerine gerçek çalışma ortamına göre seçilmelidir.
Farklı kablo malzemeleri ve kontak düzenlemeleri, M12 konektörünün belirli ekipman gereksinimlerine uygun hale getirilmesine olanak tanır. Modele bağlı olarak alıcıların kablo esnekliğini, aşınma direncini, iletken boyutunu, ekranlamayı, kontak kaplamasını ve kurulum yönünü değerlendirmeleri gerekebilir.
Uyumlu, standartlaştırılmış konnektör arayüzlerinin kullanılması, bileşen değişimini ve arıza izolasyonunu daha kolay hale getirebilir. Teknisyenler, kablolama belgelerinin, pim atamalarının ve yedek parça numaralarının doğru bir şekilde muhafaza edilmesi koşuluyla bağlantı noktalarını daha kolay tanımlayabilir.
Yalnızca görünüme veya diş boyutuna göre bir konnektör seçmek yeterli değildir. Bir satın alma ekibi, üreticinin yayınlanmış spesifikasyonlarını hedef uygulamanın elektrik, mekanik ve çevresel talepleriyle karşılaştırmalıdır.
Aşağıdaki tabloda M12 su geçirmez konnektörü incelerken değerlendirilecek ana parametreler özetlenmektedir. Gerçek değerlerin seçilen modelin mevcut veri sayfasına göre doğrulanması gerekir.
| Şartname | Neler Kontrol Edilmeli? | Neden Önemlidir? |
|---|---|---|
| Bağlayıcı arayüzü | M12 dişli kaplin ve çiftleşme tasarımı | Ekipmanla mekanik uyumluluğu sağlar. |
| Pim yapılandırması | Kişi sayısı ve pin ataması | Doğru kablolamayı ve sinyal iletimini destekler. |
| Kodlama | A kodlu, D kodlu, X kodlu veya belirtilen diğer tür | Amaçlanan arayüzü tanımlamaya ve uyumsuz bağlantıları önlemeye yardımcı olur. |
| Nominal gerilim | Üreticinin belirttiği çalışma voltajı | Elektrik sistemine ve geçerli güvenlik gerekliliklerine uygun olmalıdır. |
| Nominal akım | Seçilen konfigürasyon için mevcut derecelendirme | Konektörün elektriksel sınırlarının ötesinde çalışmayı önlemeye yardımcı olur. |
| Giriş koruması | Gerekli IP derecelendirmesi ve montaj koşulları | Beklenen toz ve neme maruz kalma durumuna uygunluğu belirler. |
| Çalışma sıcaklığı | Belirtilen minimum ve maksimum sıcaklıklar | Değişen ortam koşullarında performansın korunmasına yardımcı olur. |
| İletişim malzemesi | Temel malzeme ve kontak kaplama | Elektriksel temas performansını ve aşınma veya korozyona karşı direnci etkiler. |
| Kablo yapısı | İletken boyutu, kılıf malzemesi, uzunluk ve ekranlama | Kurulumu, esnekliği ve çevresel gereksinimleri destekler. |
| Mekanik dayanıklılık | Çiftleşme döngüsü derecelendirmesi ve bağlantı gereksinimleri | Bakım ve tekrarlanan bağlantılara uygunluğun değerlendirilmesine yardımcı olur. |
Önemli seçim notu:M12 serisindeki her konektörün aynı voltajı, akımı, pin sayısını, kodlamayı, sıcaklık aralığını veya IP derecesini desteklediğini varsaymayın. Örneğin, dört pimli bir sensör konektörü ve yüksek hızlı bir veri konektörü, M12 tanımını paylaşmalarına rağmen büyük ölçüde farklı elektrik gereksinimlerine sahip olabilir.
Sipariş vermeden önce tam parça numarasını, boyut çizimini, kablo bağlantı şemasını ve geçerli test verilerini isteyin. Bu belgeler konektörün sistem gereksinimlerini karşıladığının doğrulanmasını kolaylaştırır.
Otomatik üretim hatları, ekipmanı izlemek ve makine operasyonlarını koordine etmek için sensörlere, aktüatörlere ve dağıtılmış kontrol modüllerine dayanır. Uygun M12 konnektörler saha cihazları için pratik bağlantı noktaları sağlar ve makine kablolarının düzenlenmesine yardımcı olur.
Robotik hücreler ve paketleme ekipmanı, hareketli düzenekler, kompakt sensör montaj parçaları ve sınırlı kablo yönlendirme alanı içerebilir. Farklı konektör yönelimlerinin ve kablo konfigürasyonlarının varlığı, mühendislerin daha erişilebilir bağlantılar tasarlamasına yardımcı olabilir. Dinamik uygulamalar hala gerçek hareket ve bükülme koşullarına göre derecelendirilmiş kablo ve konnektör düzeneklerine ihtiyaç duymaktadır.
Uyumlu M12 kodlama çeşitleri, seçilmiş endüstriyel ağ uygulamalarında kullanılır. Doğru model iletişim standardına, gerekli veri hızına, pin atamasına, ekranlama düzenine ve ağ ekipmanı arayüzüne bağlıdır.
Dış mekan sensörleri ve izleme cihazları yağmur, toz, sıcaklık değişiklikleri ve diğer çevresel streslerle karşılaşabilir. Uygun şekilde derecelendirilmiş bir M12 konnektörü, tüm aksamın özelliklerine uygun olarak kurulduğunda elektrik arayüzünün korunmasına yardımcı olabilir.
Seçilmiş ulaşım sistemleri ve endüstriyel araçlar, sensörleri ve kontrol cihazlarını bağlamak için dairesel konektörler kullanır. Bu uygulamalar için tasarımcılar titreşimi, kablo hareketini, sıcaklık dalgalanmalarını, sıvıya maruz kalmayı ve sektöre özgü yeterlilik gerekliliklerini dikkate almalıdır.
Tüm bu sektörlerde en iyi konnektör, en yüksek nominal derecelendirmeye veya en düşük satın alma fiyatına sahip olan model değil, gerçek çalışma koşullarına uygun olanıdır.
Tedarikçi seçimi, ilk tedarik maliyetinden daha fazlasını etkiler. Ürün tutarlılığı, teknik destek, dokümantasyon, üretim planlaması ve iletişimin tümü proje zaman çizelgelerini ve uzun vadeli bakımı etkileyebilir.
Satın alma ekipleri, Reunion gibi bir tedarikçiyi değerlendirirken aşağıdaki noktaları dikkate almalı ve gerekli ürün konfigürasyonuna hangi hizmetlerin uygulandığını doğrulamalıdır.
Daha büyük satın alma projeleri için alıcıların toplu siparişten önce numuneler ve spesifikasyonlar için bir onay süreci oluşturması gerekir. Onaylanan parça numarasının ve revizyonun belgelenmesi, test edilen konfigürasyondan farklı bir konnektör alınması riskinin azaltılmasına yardımcı olur.
Mevcut ürün bilgilerini incelemek için Reunion endüstriyel su geçirmez konnektör sayfasını ziyaret edin ve teknik gereksinimlerinizi doğrudan tedarikçiye iletin.
Elektriksel stabiliteyi ve çevreyi korumak için doğru kurulum şarttır. Yüksek kaliteli bir konektör bile montaj veya çalıştırma sırasında temas noktaları, dişleri, kablosu veya contaları hasar görürse zamanından önce arızalanabilir.
Denetim sıklığı çalışma ortamının ciddiyetini yansıtmalıdır. Sık sık yıkanmaya, kimyasal maddelere, güçlü titreşime veya sürekli harekete maruz kalan konektörler daha fazla dikkat gerektirebilir. Her zaman üreticinin talimatlarına ve ekipmanın bakım planına uyun.
Birincil amacı, sensörler, aktüatörler, kontrol ekipmanları ve seçilmiş iletişim sistemleri dahil olmak üzere uyumlu endüstriyel cihazlar için kompakt bir elektrik bağlantısı sağlamaktır. Modele bağlı olarak çevre yalıtımı, bağlantının toza ve neme karşı korunmasına yardımcı olur.
Hayır. Koruma değerleri modele ve montaj tasarımına göre değişir. Alıcılar, tam ürün veri sayfasını kontrol etmeli ve derecelendirmenin bağlantılı konnektör, eşleşmemiş konnektör veya belirli bir kurulum koşulu için geçerli olup olmadığını doğrulamalıdır.
A kodlu ve D kodlu konektörler, farklı amaçlanan uygulamalar için farklı anahtarlama ve kontak düzenlemeleri kullanır. A kodlu varyantlar sensörler ve aktüatörler için yaygın olarak kullanılırken D kodlu varyantlar belirli endüstriyel Ethernet uygulamalarıyla ilişkilidir. Gerçek uyumluluk ilgili protokole, pin atamasına ve ekipman belgelerine göre doğrulanmalıdır.
Evet, seçilen konektörün ve tüm kablo tertibatının beklenen dış mekan koşullarına uygun olması şartıyla. Alıcılar kurulumdan önce giriş korumasını, sıcaklık aralığını, UV ışınlarına maruz kalmayı, korozyon riskini, kablo kılıfı dayanıklılığını ve montaj düzenlemelerini değerlendirmelidir.
Eşleşme arayüzünü, kodlamayı, pin sayısını, elektriksel değerleri, iletişim gereksinimlerini, kablo özelliklerini ve çevre koşullarını tanımlayarak başlayın. Bu gereksinimleri üreticinin veri sayfasıyla karşılaştırın ve herhangi bir parametrenin belirsiz olması durumunda teknik onay isteyin.
Gerekli konnektör tipini, erkek veya dişi arayüzü, kodlamayı, pin sayısını, kablo uzunluğunu, iletken boyutunu, voltaj ve akım gereksinimlerini, koruma derecesini, tahmini miktarı ve mevcut tüm çizimleri veya fotoğrafları ekleyin. Açık spesifikasyonlar, tedarikçinin uyumluluğu değerlendirmesine ve daha uygun bir teklif sunmasına yardımcı olur.
M12 Serisi Endüstriyel Su Geçirmez Konnektör, modern otomasyon, endüstriyel algılama, makineler ve seçilmiş iletişim sistemleri için çok yönlü bir bağlantı seçeneği sunar. Kompakt formatı ve dişli kaplini, düzenli kablolamayı ve güvenli bağlantıları destekleyebilirken, uygun yalıtım ve kablo konfigürasyonları zorlu çalışma ortamlarının üstesinden gelmeye yardımcı olur.
Başarılı seçim, M12 arayüzünün kendisinden daha fazlasına bağlıdır. Elektrik değerleri, kodlama, pin ataması, çevre koruma, kablo yapısı ve kurulum gerekliliklerinin tümü amaçlanan uygulamaya göre doğrulanmalıdır. Spesifikasyonların dikkatli bir şekilde gözden geçirilmesi uyumluluk sorunlarını azaltabilir, bakım verimliliğini artırabilir ve ekipmanın daha güvenilir çalışmasını destekleyebilir.
Yeniden Birleşme, endüstriyel bağlantı bileşenlerini değerlendiren işletmeler için bir M12 Serisi Endüstriyel Su Geçirmez Konnektör çözümü sunar. İster yeni makine geliştiriyor, ister yedek parça tedarik ediyor, ister özelleştirilmiş bir kablo bağlantısı planlıyor olun, satın almadan önce ürün ayrıntılarını inceleyin ve uygulama gereksinimlerinizi hazırlayın.Bize UlaşınKonektör özelliklerinizi görüşmek, ürün uyumluluğunu onaylamak ve projenize özel bir fiyat teklifi talep etmek için.
