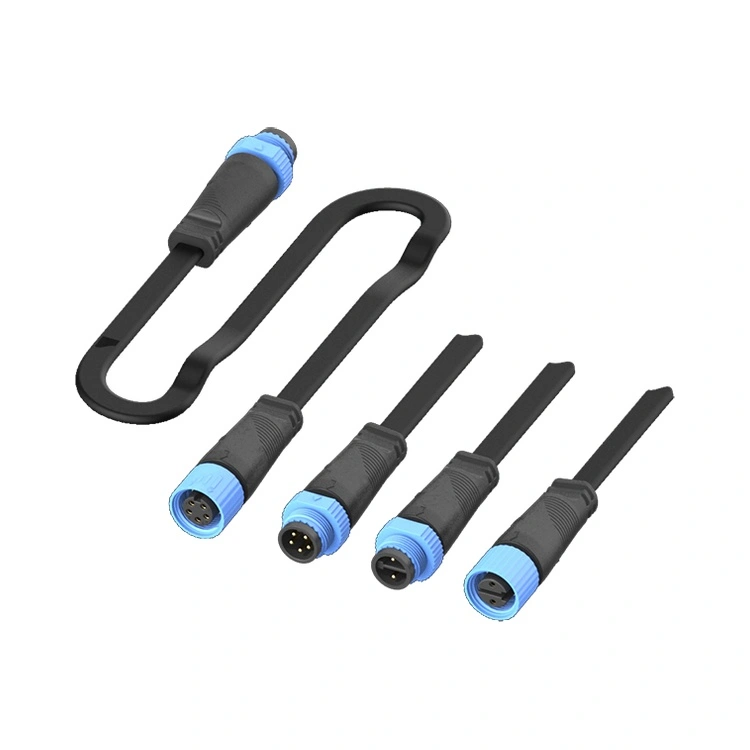

M15 plastik su geçirmez konnektör, özellikle kıyı, deniz ve ağırlığa duyarlı uygulamalarda metal konnektörlerin sağlayamayacağı benzersiz avantajlar sunar.
| Özellik | Fayda |
| Korozyona Dayanıklı PA66 Muhafaza | Pas yok, oksidasyon yok; tuz serpintisi, kıyı ortamları ve kimyasallara maruz kalan kurulumlar için tasarlanmıştır. |
| %60'a Kadar Ağırlık Azaltma | Pirinç muadillerinden çok daha hafiftir; aydınlatma yapılarındaki yükü azaltır ve kullanımı kolaylaştırır. |
| IP67 Çevresel Sızdırmazlık | Sürekli suya dalmaya dayanıklıdır; dış mekan, deniz ve su baskınına yatkın kurulumlar için güvenilirdir. |
| Çok Çekirdekli Dahili Bölümler | Güç iletkenleri arasında ayrı bariyerler — yüksek güçlü dış mekan ekipmanlarında elektrik güvenliğini artırır. |
| Altın Kaplama Bakır Alaşımlı Kontaklar | Düşük temas direnci (≤3mΩ) ve korozyon koruması; nemli ortamlarda performansı korur. |
| Dişli Kilitleme Mekanizması | Titreşime dayanıklı çiftleşme—rüzgardan, dalga hareketinden ve trafik titreşiminden kaynaklanan gevşemeyi önler. |
| -40°C ila +105°C Çalışma | Geniş sıcaklık aralığı zorlu dış mekan ve deniz koşullarını kapsar. |
| Parametre | 2 pinli | 3 pimli | 4 pimli | 5 pinli |
| Gerilim Değeri | 250V | 250V | 125V | 125V |
| Mevcut Derecelendirme | 10A | 10A | 10A | 10A |
| Tel Bölümü | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Çalışma Sıcaklığı:-40°C ~ +105°C
Koruma Derecesi:IP67 / IP68 (birleşik)
Muhafaza Malzemesi:PA66
İletişim Malzemesi:Altın kaplama bakır alaşımı
Temas Direnci:≤3mΩ (başlangıç)
Çiftleşme Döngüleri:≥500
Tasarım Standardı:LED aydınlatma ve dış mekan ekipmanı arayüz standartlarına uygundur
Yanıcılık Derecesi:UL 94 V-0
Ağırlık:Karşılaştırılabilir pirinç konektörlerden yaklaşık %60 daha hafif
Tüm malzemeler RoHS uyumludur
Reunion'un şirket içi enjeksiyonlu kalıplama kapasitesi, dış mekan ekipmanı üreticilerinin M15 plastik su geçirmez konnektörü, renk ve dokudan kablo düzenekleri ve paketlemeye kadar kendi özel tasarım gereksinimlerine göre uyarlamasına olanak tanır.
Muhafaza Rengi– Herhangi bir RAL veya Pantone rengi doğrudan malzemeye kalıplanır; boyama veya ikincil son işlem gerektirmez. Renk ayrılmazdır ve kırılmaz veya soyulmaz.
Yüzey Dokusu– Kavrama veya estetik gereksinimler için pürüzsüz, mat veya dokulu yüzeyler.

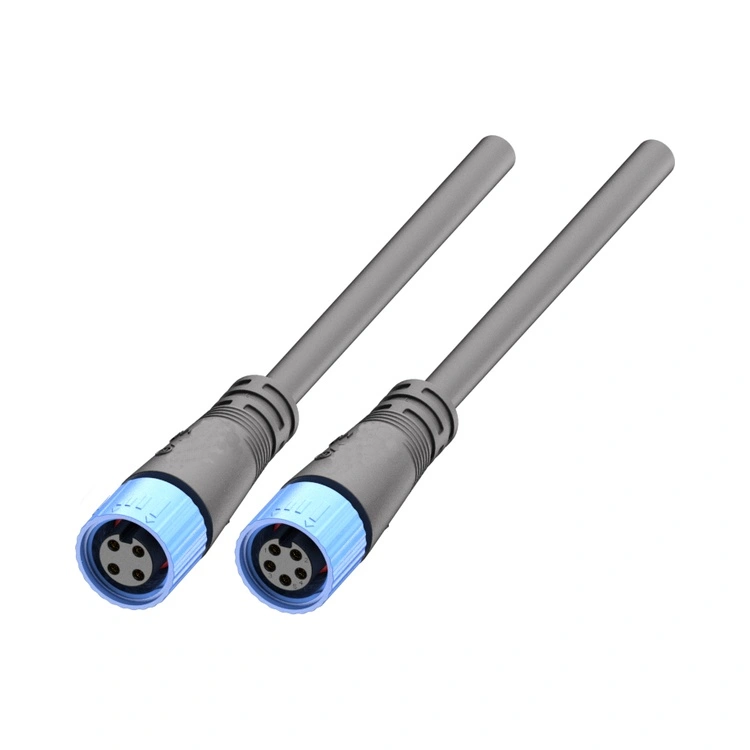

Kablo Montajları– Özel uzunluk (0,1 m ila 20 m), PUR (yağ/kimyasallara dayanıklı) veya PVC kılıf, tek uçlu veya çift uçlu, aşırı kalıplanmış gerilim azaltıcılı veya içermeyen.
İletişim Yükleniyor– Gerektiğinde 2, 3, 4 veya 5 pin; kullanılmayan pozisyonlar boş bırakılmış veya mekanik denge için maket pimlerle donatılmış.
Kablo İşaretleme– Devre tanımlaması için özel baskı veya ısıyla büzüşen etiketler.
Konektör Yönü– Panel montajlı veya kablo montajlı uygulamalar için düz veya dik açılı versiyonlar.
Ambalajlama– Otomatik montaj hatları için antistatik torbalar, makaralar veya özel etiketli kartonlar.
Reunion, 4.000 m²'lik Shenzhen fabrikasında özel bir enjeksiyon kalıplama tesisi işletmektedir:
Malzeme Kurutma– PA66, nemi gidermek ve kalıplama kusurlarını önlemek için hassas bir şekilde kurutulur.
Enjeksiyon Kalıplama– ±0,02mm tolerans kontrollü otomatik preslerde hassas kalıplama; Renk pigmenti doğrudan reçineye eklenir.
İletişim Damgalama ve Kaplama– Otomatik varil kaplama hatlarında seçici altın kaplama ile bakır alaşımından yüksek hızlı damgalama.
İkincil İşlemler– Altın kaplamalı kontakların ve O-halka contaların kalıplanmış muhafazaya yerleştirilmesi.
Kablo İşleme– Otomatik kesme, sıyırma ve kalaylama; özel kablo montajları için şirket içi PUR/PVC kablo ekstrüzyonu.
Toplantı– Görsel denetimli kontak yerleştirme ve tork kontrollü sabitleme özelliğine sahip yarı otomatik hatlar.
Elektrik Testi– Sürekliliğin, yalıtım direncinin (≥5000MΩ) ve dielektrik dayanımının %100 doğrulanması.
Çevresel Numune Alma– IP67 daldırma (1 m, 30 dakika) ve termal döngü için toplu örnekleme.
Ambalajlama– Kurutucu madde ile anti-statik vakumlama; Gerektiğinde özel etiketleme ile ihracat sınıfı karton ambalaj.
| Sertifikasyon | Kapsam |
| ISO 9001:2015 | Kalite yönetimi: tasarım, üretim ve satış sonrası hizmet. |
| ISO 14001:2015 | Çevre yönetimi—doğrulanmış atık azaltımı ve sürdürülebilir uygulamalar. |
| ISO 13485:2016 | Tıbbi cihaz kalite yönetimi—teşhis veya izleme ekipmanlarında kullanılan M15 için geçerlidir. |
| UL Onaylı | Kuzey Amerika pazarları için bileşen düzeyinde güvenlik sertifikası. |
| RoHS | Tehlikeli maddelerin kısıtlanması - AB Yönergesine uygunluk. |
Reunion'un M15 plastik konnektör üretim hattı sıkı süreç kontrolleri altında çalışır. IP67 sızdırmazlık, her üretim partisinde su kullanılarak yapılan gerçek daldırma testiyle (1 m, 30 dakika) doğrulanır. Test kayıtları, malzeme sertifikaları ve denetim raporları her parti için saklanarak kalite denetimlerinizi ve müşteri belgelendirme gereksinimlerinizi destekler.
M15'in PA66 muhafazasıdoğası gereği korozyona dayanıklı—Paslanmaz veya oksitlenmez. ASTM B117'ye göre bağımsız tuz püskürtme testinde (96 saat), yüzeyde bozulma, sızdırmazlık bütünlüğünde azalma gözlemlemedik (son testte IP67 doğrulandı) ve temas yüzeyleri altın kaplama nedeniyle spesifikasyon dahilinde kaldı. Buna karşılık, nikel kaplamalı pirinç konektörler genellikle tuz spreyine maruz kaldıktan sonraki 48-72 saat içinde gözle görülür korozyon (çukurlaşma, beyaz pas) gösterir ve bu, O-halka contasını ve diş bütünlüğünü tehlikeye atabilir. Deniz ortamları için (açık deniz platformları, kıyı aydınlatması, gemiler), plastik M15, kaplamalı metal konektörlerden önemli ölçüde daha iyi performans gösterir.
Evet. Muhafaza plastik olmasına rağmen,dişli kilitleme arayüzü yüzlerce birleştirme döngüsü boyunca tutarlı tork tutma sağlamak için metal ekler içerir. Reunion'un testleri, tutma kuvvetinin 500 birleştirme döngüsü sonrasında başlangıç spesifikasyonunun >%90'ında kaldığını, metal-metal diş bağlantısı nedeniyle diş aşınmasının minimum düzeyde olduğunu ve O-halka contanın sıcaklık aralığı boyunca etkili kaldığını göstermektedir. Yüksek döngülü uygulamalar için (örn. konnektör bağlantısının kesilmesini gerektiren yıllık bakım), conta ömrünü uzatmak için O-ringin her birleşmede silikon gresle yağlanmasını öneririz.
