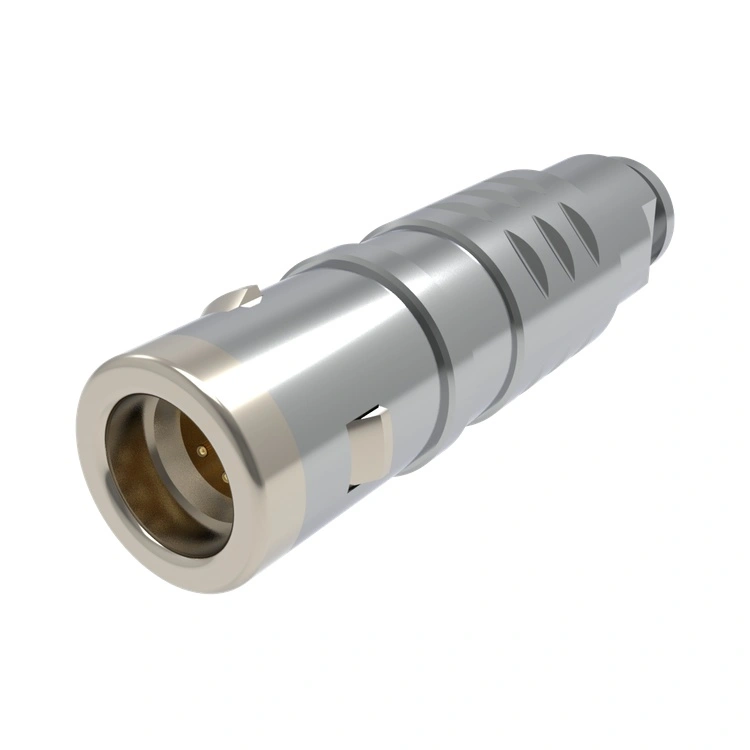

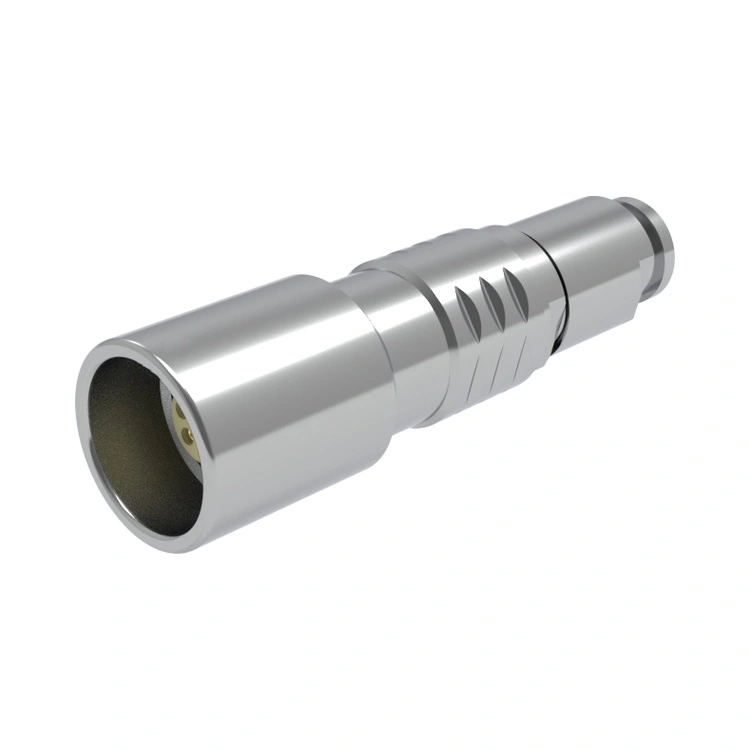

E serisi Metal itme-çekme konektörü, Reunion'un maliyet bilincine sahip mühendislik ekipleri için profesyonel ara bağlantıya yönelik stratejik yaklaşımını temsil eder. Temel kalite özelliklerini korurken gerekli olmayan gösterişleri ortadan kaldırır: sesli geri bildirimle güvenilir kendinden kilitleme, temel EMI koruması için tamamen metal yapı ve 5.000'den fazla birleştirme döngüsüne uygun kontak sistemleri. -45°C ila +125°C arasındaki standart sıcaklık aralığı, kontrollü ortam uygulamalarının büyük çoğunluğunu kapsar; IP67 su yalıtımı, dış mekanda kullanıma uygundur. Reunion'un şirket içi hassas CNC işlemeden otomatik elektrik testlerine kadar dikey olarak entegre üretimi, kaliteden ödün vermeden üretim maliyetlerini düşürür. Yüksek hacimli hasta monitörleri, laboratuvar cihazları veya endüstriyel kontroller üreten OEM'ler için E serisi Metal itme-çekme konektörü, marj yapınızı korurken ihtiyacınız olan temel performansı sağlar. Her birim 12 aylık garantiyle ve tam ERP izlenebilirliğiyle desteklenerek tedarik zincirinize risksiz entegrasyon sağlar.
E serisi, belgelenmiş güvenilirlik ve tedarik zinciri şeffaflığıyla en kritik konnektör işlevlerini en rekabetçi fiyata sunmaya odaklanır.
| Özellik | Fayda |
| Değer Tasarlanmış Tasarım | Yüksek hacimli OEM tedariki için ideal olan, maliyetli aşırı spesifikasyonları ortadan kaldırırken tüm temel itme-çekme işlevlerini korur. |
| Güvenilir İtme-Çekme Mandallaması | Dokunsal ve sesli kilit onayıyla tek elle hızlı eşleştirme, montaj süresini ve montaj hatlarındaki kullanıcı hatalarını azaltır. |
| Tamamı Metal Yapı | Özel tasarımların maliyetinin çok altında temel EMI koruması ve mekanik dayanıklılık sağlar. |
| Esnek Fesih | Lehim ve PCB kontakları farklı montaj yöntemlerine ve kablo türlerine uygundur; numuneler 5-7 günlük teslim süresiyle mevcuttur. |
| Standart Çevresel Tolerans | -45°C ila +125°C çalışma aralığı endüstriyel, ticari ve tıbbi iç mekan ortamlarının çoğunu kapsar. |
| Kanıtlanmış Dayanıklılık | Tutarlı temas direnciyle (≤5mΩ başlangıç) >5.000 birleştirme döngüsü — uzun ömürlü ekipman için güvenilir. |
| Gereksiz Seçenek Yok | Kolaylaştırılmış ürün yelpazesi, daha hızlı teslimat (üretim siparişleri için 15-20 gün) ve daha düşük stok taşıma maliyetleri anlamına gelir. |
E serisi Metal itme-çekme konnektörü, kaliteli ara bağlantıyı günlük uygulamalar için uygun fiyatlı hale getiren "gösterişsiz, tam performanslı" dairesel konnektöre yönelik pazar ihtiyacına Reunion'un kesin yanıtıdır - artık nitelikli OEM alıcıları için şeffaf garanti koşulları ve koşulsuz iade politikasıyla birlikte.
E serisi Metal itme-çekme konnektörü, maliyet optimizasyonunun birincil tasarım hedefi olduğu ancak bağlantı güvenilirliğinden ödün verilemeyeceği uygulamalar için özel olarak tasarlanmıştır.
Tıbbi Ekipman - Teşhis izleme, cerrahi sistem
Endüstriyel Kontroller – PLC G/Ç modülleri, operatör panelleri ve konveyör sistemi sensörleri.
Laboratuvar Cihazları - Spektrofotometreler, santrifüjler ve sıcaklık test odaları.
İletişim Ekipmanı – Ağ anahtarları, baz istasyonu raf ara bağlantıları ve yayın ses yönlendiricileri.
Güvenlik Sistemleri – Gözetleme kamerası ara bağlantıları, erişim kontrol panelleri ve alarm sistemi modülleri.
| Parametre | Şartname |
| Kabuk Malzemesi | Nikel kaplamalı pirinç (standart); |
| Kabuk Boyutları | 0, 1 |
| Kişiler | 2 ila 6 pin |
| Çiftleşme Döngüleri | >5.000 işlem |
| Sıcaklık Aralığı | -45°C ~ +125°C |
| EMI Koruma | Tamamı metal gövde temel koruma sağlar |
| Giriş Koruması | IP67l |
| Tuz Püskürtme Direnci | >48 saat |
| Titreşim | 10–2000Hz, 10g |
| Mekanik Şok | 100g, 6ms |
| Kontak Direnci | ≤5mΩ (başlangıç) |
| Yalıtım Direnci | ≥5000MΩ (500VDC'de) |
| Sonlandırma Stilleri | Lehim ve PCB (düz veya dik açılı) |
Tüm E serisi konnektörler RoHS uyumludur ve sevkıyattan önce %100 elektrik testinden (süreklilik, yalıtım, dielektrik mukavemeti) geçer. Reunion'un istatistiksel süreç kontrolü (SPC), yüksek hacimli işlemlerde boyutsal tutarlılık sağlar. Tam test veri sayfaları ve 3D STEP modelleri mevcuttur; bu sayede mühendislik ekibiniz, fiziksel örnekleri beklemeden mekanik uyumu doğrulayabilir.
| Öğe | Detay |
| Standart Paketleme | Bireysel boşluk korumalı anti-statik torbalar; güçlendirilmiş oluklu kartonlar. |
| Toplu Paketleme | Yüksek hacimli siparişler (500'den fazla parça) için mevcuttur; otomatik alma ve yerleştirme montajını desteklemek için tepsi veya makaralı paketleme. |
| Etiketleme | Standart parça numarası ve parti kodu etiketlemesi; istek üzerine özel etiketleme mevcuttur. |
| Kurşun zamanı | Örnekler: 7–107 gün; Üretim siparişleri: 15–20 gün (basitleştirilmiş ürün grubu daha hızlı geri dönüş sağlar). |
| Gönderim Yöntemleri | Toplu: deniz veya hava taşımacılığı; Örnekler: ekspres (DHL, FedEx, TNT, UPS, EMS). |
| Teslimat Şartları | EXW, FCA, FOB, CIF, CPT — satın alma tercihlerinize göre esnek. |
| Garanti | Üretim hatalarına karşı 12 aylık standart garanti; Fason üretim ortaklıkları için isteğe bağlı genişletilmiş kapsam mevcuttur. |
| Bakış açısı | Reunion F Serisi | Tipik Avrupa/ABD Karşılaştırılabilir Seriler | Tipik Düşük Maliyetli Alternatifler |
| Fiyat | ~1/3 premium markalar | Prim maliyeti | Değişken, çoğu zaman tutarsız |
| Kalite | Tutarlı, ISO 13485:2016 sertifikalı üretim | Yüksek | Sertifikasız, partiden partiye değişiklik |
| Uyumluluk | Büyük sistemlerle değiştirilebilir (LEMO/ODU alternatifleri) | Tescilli | Genellikle standart olmayan boyutlar |
| Adedi | Standart ürünler için MOQ yok; özel için düşük MOQ | Yüksek Adedi (500+) | MOQ düşük ancak destek zayıf |
| Kurşun zamanı | 15-20 gün tipik | 4-8 hafta | Değişken, güvenilmez |
| İzlenebilirlik | Külçeden bitmiş ürüne kadar tam ERP izlenebilirliği | Evet | Yok veya sınırlı |
| Fabrika Deneyimi | 3.000㎡ Dongguan tesisinde 15 yıllık şirket içi üretim | Çoğunlukla dış kaynak kullanımı | Küçük atölyeler |
| Kalite Güvencesi | İndirilebilir raporlarla %100 test edilmiş, belgelenmiş | Evet | Rastgele veya test yok |
| Alıcı Koruması | 24 ay garanti + iade politikası | Değişir | Garanti yok veya belirsiz şartlar |
E serisi benzersiz bir konuma sahiptir: bütçe alternatiflerine daha yakın bir fiyatla birinci sınıf üretim tutarlılığı ve belgelenmiş uyumluluk sunar. Maliyet uğruna kaliteden ödün vermezsiniz; üretim hattınızı koruyan bir garantiyle desteklenen, yalnızca ihtiyacınız olmayan özellikleri ortadan kaldırırsınız.
CNC İşleme – Yüksek hızlı otomatik tornalar ±0,02 mm toleranslı kabuklar üretir.
Kaplama – Banyo konsantrasyonu izleme özelliğine sahip otomatik hatlarda kabuk kaplama ve kontakt seçici altın kaplama.
Enjeksiyon Kalıplama – Mühendislik plastiklerinden kalıplanmış izolatörler.
Montaj – Temas hizalaması ve yerleştirme kuvveti için görsel denetimli yarı otomatik hatlar.
Test etme – her parti için veri kaydı ile %100 elektriksel doğrulama (süreklilik, yalıtım, dielektrik dayanım).
Paketleme – Kurutucu içeren anti-statik vakum torbaları; yüksek hacimli otomatik montaj hatları için toplu paketleme.
C: Evet - çoğu standart konfigürasyonda, E serisi Metal itme-çekme konnektörü, en yaygın dairesel konnektör form faktörleri için değiştirilebilirlik göz önünde bulundurularak mekanik ve elektriksel olarak tasarlanmıştır. Reunion, önemli Avrupa ve ABD serileri için çapraz referans belgelerini tutar. Ancak premium markalar bazen özel temas aralığı veya anahtarlama konumları kullandığından, doğrulama için her zaman mevcut konnektör çiziminizi veya parça numaranızı göndermenizi öneririz. Mühendislik ekibimiz uyumluluğu doğrulayacak ve gerekirse PCB veya panel değişiklikleri olmadan gerçek bir anında değiştirme sağlamak için ayarlamalar yapacaktır. Talep üzerine sunulan belgelendirilmiş doğrulama raporları ile 300'den fazla OEM'e F serisi alternatiflerini başarıyla sunduk.
C: Kesinlikle hayır. E serisi, kalitenin düşürülmesiyle değil, tasarımın basitleştirilmesi ve malzeme seçimi yoluyla maliyet verimliliği sağlar. Tüm ürün gruplarımızda aynı ISO 13485:2016 kalite yönetim sistemini kullanıyoruz. Her E serisi konnektör %100 elektrik testine (temas direnci, yalıtım, dielektrik dayanım) ve numune bazlı mekanik testlere (çiftleşme kuvveti, tutma) tabi tutulur. Malzeme tasarrufu, daha pahalı alaşımlar yerine pirinç kullanılması, aşırı spesifik kaplama kalınlıkları yerine standart kaplama kalınlıklarının seçilmesi ve kozmetik son işlem adımlarının azaltılması yoluyla elde edilir; üstelik bunların hepsi işlevsel performansı veya dayanıklılığı etkilemez. ERP sistemimiz, premium serilerimizde olduğu gibi, ham maddeden son ürünlere kadar tam izlenebilirlik sağlar. En son test raporlarımızı, malzeme sertifikalarımızı ve 3D modellerimizi doğrudan teknik kütüphanemizden indirebilirsiniz.
