Makale Özeti:Endüstriyel Ethernet ağları otomasyon, makine görüşü, gözetim, LED sistemleri ve akıllı ekipmanlarda giderek daha önemli hale geldikçe, konnektör güvenilirliği veri bütünlüğünü ve sistem çalışma süresini doğrudan etkiler.Yeniden Birleşme'SRJ45 sinyal konektörütanıdık RJ45 arayüzünü endüstriyel sınıf mekanik koruma, esnek montaj konfigürasyonları ve güvenilir elektrik performansıyla birleştirir. 10 Gbps'ye kadar veri hızları, CAT5e'den CAT7'ye kadar kablolar, IP50/IP67 koruma seçenekleri ve en az 2.000 birleştirme döngüsü desteğiyle, sıradan ticari RJ45 konnektörlerinin yeterli çevresel dayanıklılık veya uzun vadeli stabilite sağlayamayabileceği uygulamalar için tasarlanmıştır.

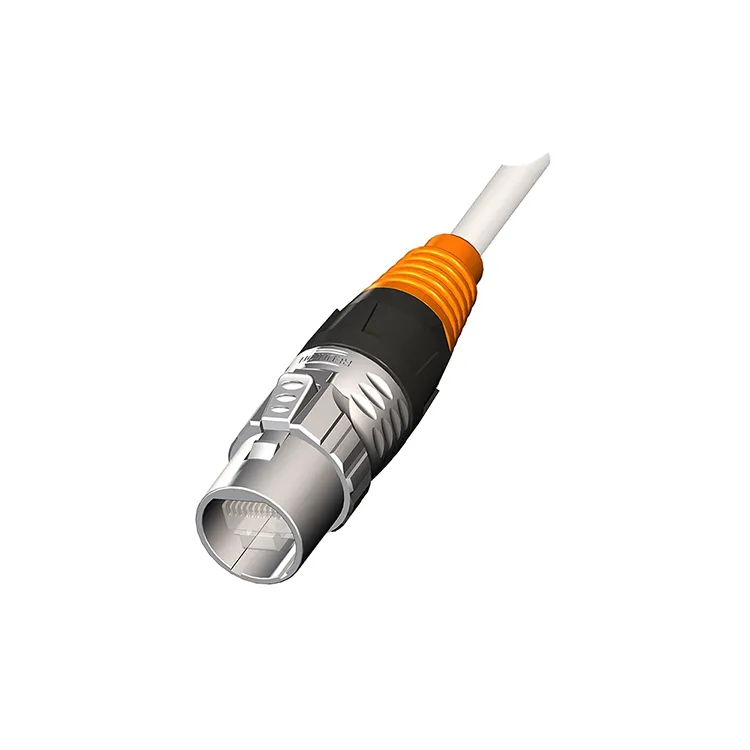

BirRJ45 sinyal konektörüağ ekipmanı, kablolar, kontrol sistemleri ve endüstriyel cihazlar arasında güvenilir bir fiziksel bağlantı kurmak için tasarlanmış bir Ethernet ara bağlantı bileşenidir. Geleneksel RJ45 konektörler ofislerde ve ticari ağlarda yaygın olarak kullanılırken, endüstriyel uygulamalar genellikle konektörleri titreşime, neme, toza, sıcaklık değişikliklerine, tekrarlanan birleşmelere ve mekanik gerilime maruz bırakır.
Bu nedenle endüstriyel RJ45 tasarımları genellikle mekanik korumaya, kilitleme mekanizmalarına, sızdırmazlık, malzeme seçimine ve uzun vadeli elektriksel stabiliteye daha fazla önem verir. Reunion'un çözümü, fabrika otomasyonu, makine görüşü, dış mekan gözetimi, LED ekranlar ve endüstriyel iletişim sistemleri gibi uygulamalar için standart RJ45 arayüzünü endüstriyel odaklı yapıyla birleştiriyor.
Konektör PROFINET, EtherNet/IP, EtherCAT ve standart TCP/IP gibi ağlar arasında Ethernet iletişimini destekler. Konfigürasyona bağlı olarak kablo montajlı, panel montajlı veya PCB montajlı kurulum seçenekleriyle de sunulabilir; bu da mühendislerin konnektörü farklı ekipman yapılarına entegre etmesini kolaylaştırır.
Endüstriyel ortamlarda kullanılan Ethernet ağlarının, tipik ofis ağlarından farklı gereksinimleri vardır. Kontrollü bir BT odasına takılan bir konnektör nadiren su, yağ, titreşim, toz veya tekrarlanan mekanik hareketlerle karşılaşabilir. Bunun aksine, kontrol kabinlerinin, robotik hücrelerin, üretim makinelerinin, dış mekan ekipmanlarının veya denetim sistemlerinin içine endüstriyel bir iletişim arayüzü kurulabilir.
Bu nedenle güvenilir bir endüstriyel konnektörün birkaç pratik kaygıyı ele alması gerekir:
Bu faktörler, makine kontrolünden, gerçek zamanlı veri alışverişinden, kamera iletişiminden veya uzaktan ekipman izlemeden bir Ethernet bağlantısı sorumlu olduğunda özellikle önem kazanır.
İyi tasarlanmış bir endüstriyel konnektör, elektrik performansını, mekanik dayanıklılığı ve kurulum kolaylığını dengelemelidir. Reunion'un RJ45 sinyal konektörü, zorlu Ethernet uygulamalarına yönelik çeşitli özellikleri içerir.
| Özellik | Yeniden Birleşme RJ45 Sinyal Konnektörü | Mühendislik Avantajı |
|---|---|---|
| Veri Hızı | 10 Gbps'ye kadar | Yüksek hızlı Ethernet iletişimini destekler |
| Konut | Çinko alaşımı, PA6 isteğe bağlı | Mekanik koruma ve konfigürasyon esnekliği sağlar |
| Koruma | Eşleştirildiğinde IP50 / IP67 | Farklı çevre koşullarına uygun |
| Çiftleşme Döngüleri | ≥2.000 | Tekrarlanan bakım ve ekipman servisini destekler |
| Çalışma Sıcaklığı | -40°C ila +85°C | Geniş endüstriyel sıcaklık koşullarına uygun |
| Kablo Çıkışı | 180° düz / 90° dik açı | Kompakt ekipmanlarda kurulum esnekliğini artırır |
| Fesih | Lehim kabı veya IDC | Farklı saha ve montaj gereksinimlerini destekler |
Dikkate değer tasarım özelliklerinden biri hızlı dönen kilitleme sistemidir. Basit, sürtünmeye uygun bir arayüzle karşılaştırıldığında, özel bir kilitleme mekanizması, titreşim veya tekrarlanan hareketin beklendiği durumlarda ek bağlantı güvenliği sağlayabilir.
Bir Ethernet konektörünün seçilmesi, yalnızca görünümden ziyade ağın elektrik ve çevre gereksinimleriyle başlamalıdır. Mühendisler iletim hızını, empedansı, temas direncini, çalışma sıcaklığını, koruma seviyesini, kablo uyumluluğunu ve mekanik konfigürasyonu değerlendirmelidir.
| Şartname | Tipik Yeniden Birleşme Değeri | Neden Önemlidir? |
|---|---|---|
| Karakteristik Empedans | 100 Ω ± %5 | Uygun diferansiyel sinyal davranışının korunmasına yardımcı olur |
| Mevcut Derecelendirme | Kontak başına 1,5 A | Sürekli kontak akımı kapasitesini tanımlar |
| Gerilim Değeri | 50V | Belirtilen çalışma voltajını tanımlar |
| Kontak Direnci | ≤10 mΩ başlangıç | Daha düşük direnç, kararlı elektrik temasını destekler |
| Yalıtım Direnci | ≥500 MΩ, 500 VDC'de | Yalıtım performansını gösterir |
| Kablo Uyumluluğu | CAT5e / CAT6 / CAT6a / CAT7 | Ethernet sistem tasarımı için esneklik sağlar |
| Çalışma Sıcaklığı | -40°C ila +85°C | Zorlu sıcaklık ortamlarını destekler |
Yüksek hızlı sistemler için mühendisler ayrıca ekleme kaybını, geri dönüş kaybını, kablo yapısını, ekranlama stratejisini, topraklamayı ve iletim kanalının tamamını dikkate almalıdır. Konektör performansı kablodan, sonlandırma yönteminden ve ağ mimarisinden bağımsız olarak değerlendirilemez.
Yeniden Birleşme, belirtilen AWG 26–22 aralığında çok damarlı veya katı iletkenler de dahil olmak üzere CAT5e, CAT6, CAT6a ve CAT7 kablolarına yönelik desteği belirtir. Bu, konektörün hem standart Ethernet altyapısı hem de daha yüksek performanslı endüstriyel iletişim sistemleri için dikkate alınmasına olanak tanır.
Ethernet'in çok yönlülüğü, RJ45 arayüzlerini birçok endüstriyel ve ticari sistemle alakalı hale getirir. Sağlamlaştırılmış versiyon özellikle konektörün çevresel veya mekanik streslere dayanması gerektiğinde kullanışlı olur.
Otomatik üretim hatları, PLC'ler, kontrolörler, sensörler, sürücüler, endüstriyel bilgisayarlar ve diğer ağ bağlantılı ekipmanlar arasındaki iletişime bağlıdır. Dayanıklı bir Ethernet arayüzü, sürekli çalışma sırasında istikrarlı bağlantıların korunmasına yardımcı olabilir.
Endüstriyel kameralar önemli miktarda görüntü verisi üretebilir. Bu nedenle yüksek hızlı Ethernet bağlantısı, kameralar, endüstriyel bilgisayarlar ve kontrol sistemleri arasında denetim bilgilerinin aktarımı için önemlidir.
Dış mekan izleme ekipmanı yağmura, toza, sıcaklık değişimine ve fiziksel maruziyete maruz kalabilir. Uygun bir IP dereceli konektör, Ethernet arayüzünde ek koruma sağlayabilir.
Büyük LED ekranlar ve profesyonel aydınlatma ekipmanları sıklıkla güvenilir kontrol ve veri iletişimi gerektirir. Esnek kablo çıkışlarına ve güvenli kilitlemeye sahip bir konnektör, sınırlı alana sahip ekipmanlara kurulumu kolaylaştırabilir.
Kontrol kabinleri sınırlı bir alanda birden fazla iletişim arayüzü içerebilir. Panel montajlı ve PCB montajlı konfigürasyonlar, ekipman üreticileri ve sistem entegratörleri için ek entegrasyon seçenekleri sunar.
Endüstriyel Ethernet konektörü alırken alıcılar, ürünleri tek tek karşılaştırmadan önce uygulamayı tanımlamalıdır. Aşağıdaki kontrol listesi seçimi daraltmanıza yardımcı olabilir:
Özelleştirilmiş projeler için alıcılar ayrıca beklenen sipariş miktarlarını, kablo uzunluğunu, konnektör yönünü, işaretleme gerekliliklerini, mahfaza malzemesi tercihlerini ve kurulum kısıtlamalarını da sağlamalıdır. Bu ayrıntılar, tedarikçinin yalnızca standart bir katalog parçası sunmak yerine bir konfigürasyon önermesine olanak tanır.
Yeniden Birleşme, güç, sinyal, endüstriyel otomasyon, su geçirmez konnektör ve kablo montajı ürünlerinde deneyime sahip, Çin merkezli bir konnektör üreticisidir. Üretim yetenekleri arasında konnektör tasarımı, enjeksiyonlu kalıplama, lehimleme, tel kesme ve sıyırma, montaj ve kablo montajı yer alır.
RJ45 ürün grubu için Reunion, her ünitenin sevkiyattan önce elektrik testinden geçtiğini belirtiyor. Şirket ayrıca düz ve dik açılı kablo çıkışlarının yanı sıra kablo montajlı, panel montajlı ve PCB montajlı konfigürasyonlar da sağlıyor. Bu seçenekler, farklı mekanik düzenlere sahip ekipman geliştiren OEM'ler ve sistem entegratörleri için yararlı olabilir.
Yeniden Birleşme'un daha geniş üretim operasyonu, yaklaşık 4.000 metrekarelik bir üretim tesisini, yaklaşık 150 çalışanı ve 10 üretim hattını içermektedir. Ar-Ge ekibinde 10'dan fazla deneyimli mühendis yer alırken, şirket yılda 30'dan fazla özelleştirilmiş proje raporlamaktadır. Şirket ayrıca kalite sisteminin ISO 9001, ISO 14001 ve ISO 13485 sertifikalarını içerdiğini ve ilgili ürünler için RoHS ve REACH gibi ek uyumluluk belgelerinin mevcut olduğunu belirtiyor.
Bir sinyal konnektörü tedarikçisini değerlendiren alıcılar için bu üretim ve mühendislik yetenekleri, ürün özellikleri, test prosedürleri, özelleştirme gereksinimleri ve teslimat beklentileriyle birlikte değerlendirilebilir.
Yeniden Birleşme RJ45 sinyal konnektörü, uygun CAT6a veya CAT7 kablolama ve uyumlu ağ ekipmanıyla kullanıldığında 10 Gbps'ye kadar veri iletimi için tasarlanmıştır. Gerçek sistem performansı, kablo, sonlandırma ve aktif cihazlar dahil olmak üzere Ethernet kanalının tamamına bağlıdır.
Seçilen konfigürasyonlar birleştirildiğinde IP67 koruması sağlar ve bu da onları toza ve suya maruz kalmaya karşı korumanın gerekli olduğu uygulamalar için uygun hale getirir. Kurulumun tamamı kablo girişi, birleşme durumu, mahfaza tasarımı ve çevreye maruz kalma açısından değerlendirilmelidir.
Belirtilen uyumluluk, belirtilen AWG 26–22 aralığında çok damarlı veya katı iletkenleri destekleyen CAT5e, CAT6, CAT6a ve CAT7 kablolarını içerir.
Endüstriyel RJ45 sinyal konnektörü en az 2.000 montaj döngüsü için tasarlanmıştır. Bu özellikle periyodik bakım, değiştirme, inceleme veya sahada servis gerektiren ekipmanlarla ilgilidir.
Evet. Proje gereksinimlerine bağlı olarak özelleştirme, konfigürasyonu, kablo uzunluğunu, işaretlemeyi, mahfaza seçeneklerini ve diğer mekanik detayları içerebilir. Alıcılar, fiyat teklifi isterken uygulama ortamını, kablo özelliklerini, kurulum yöntemini, miktarını ve gerekli teslimat programını sağlamalıdır.
Güvenilir bir Ethernet bağlantısı, tüm sistemin elektriksel, mekanik ve çevresel gereksinimlerine uygun bir konnektörün seçilmesiyle başlar. Endüstriyel otomasyon, makine görüşü, gözetim, LED ekipmanı ve diğer ağ bağlantılı cihazlar için endüstriyel sınıf bir RJ45 arayüzü, geleneksel ofis ağ donanımının ötesinde ihtiyaç duyulan dayanıklılığı ve kurulum esnekliğini sağlayabilir.
Yeniden Birleşme, RJ45 uyumluluğunu IP koruması, endüstriyel sıcaklık performansı, çoklu montaj konfigürasyonları, güvenli kilitleme ve yüksek hızlı Ethernet iletimi seçenekleriyle birleştirir. Eğer bir kaynak sağlıyorsanızRJ45 sinyal konektörüOEM üretimi, sistem entegrasyonu veya toplu satın alma için öncelikle kablo ve çevre gereksinimlerinizi gözden geçirin, ardından gerekli yapılandırmayı mühendislik ekibiyle görüşün.
Ekipmanınız için güvenilir bir Ethernet bağlantısı geliştirmeye hazır mısınız?Teknik özellikler, özelleştirilmiş konfigürasyonlar, numune gereksinimleri ve toplu satın alma desteği için Reunion ile iletişime geçin.bize UlaşınRJ45 sinyal konnektörü projenizi görüşmek ve uygulamanıza özel bir çözüm almak için bugün.
