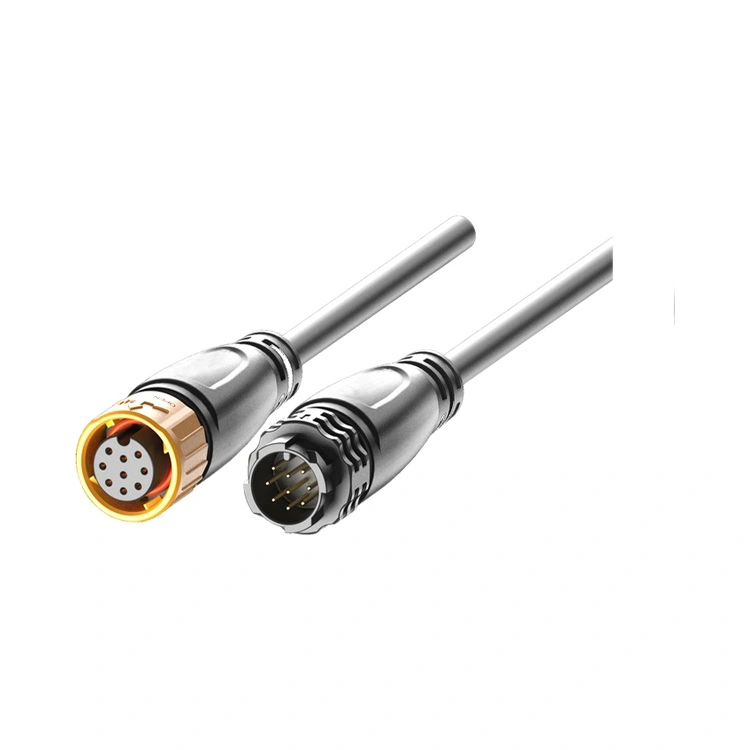

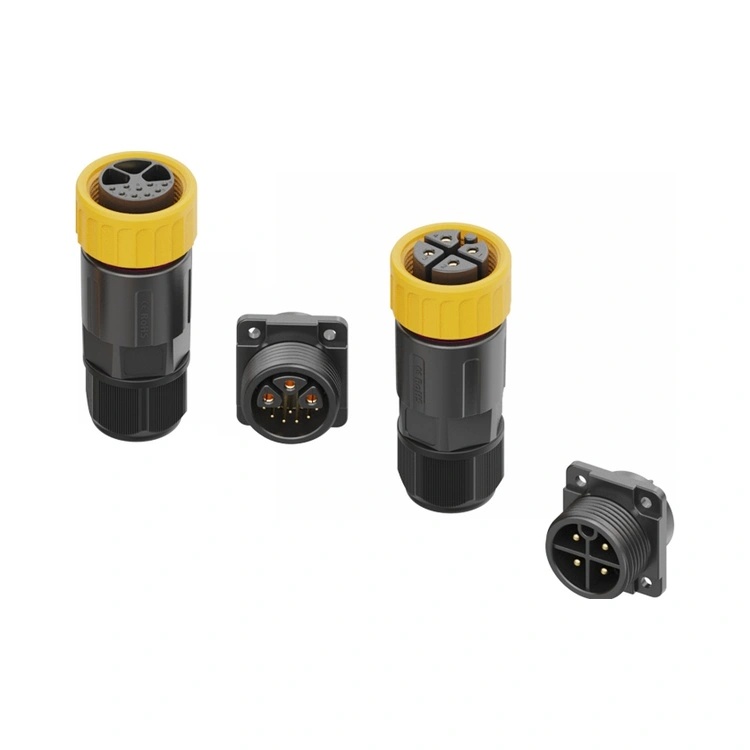

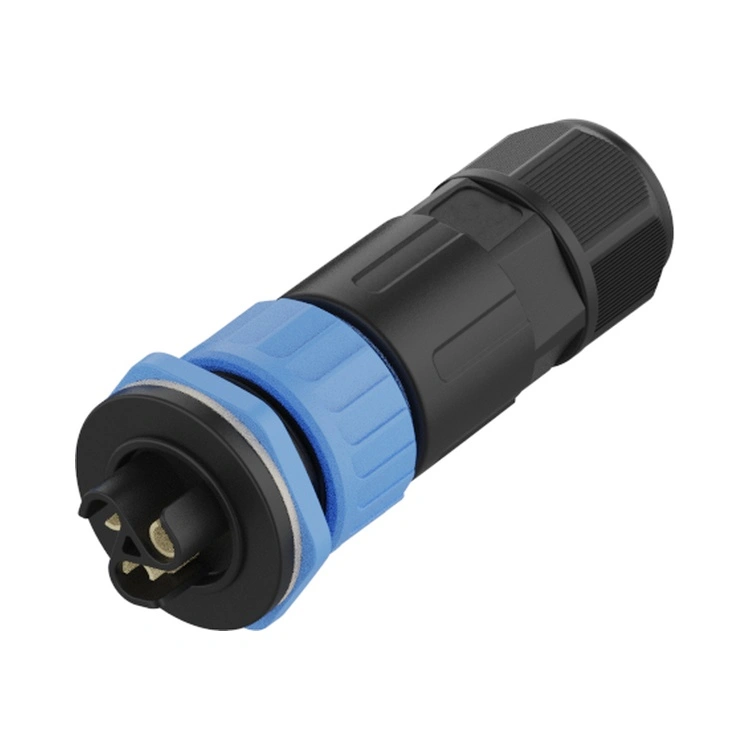

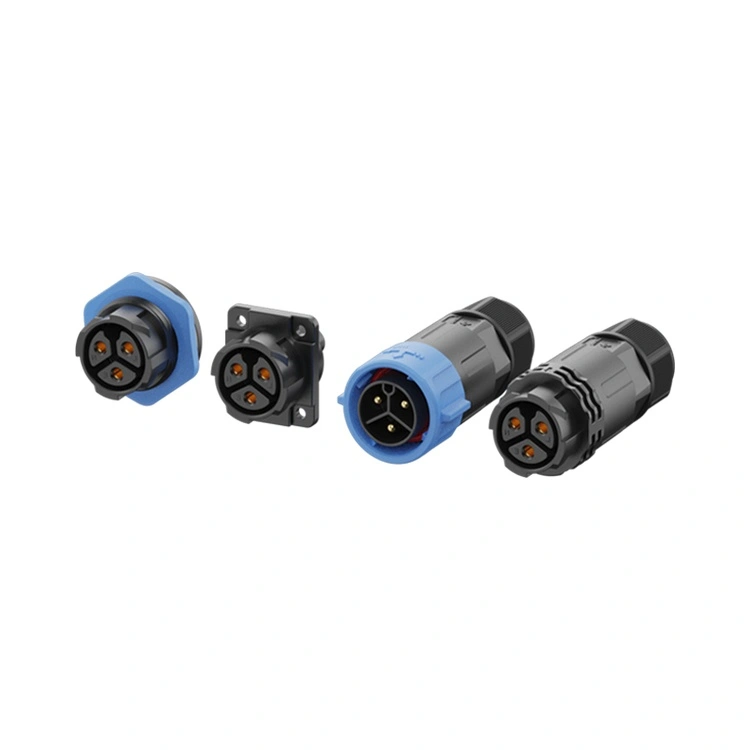

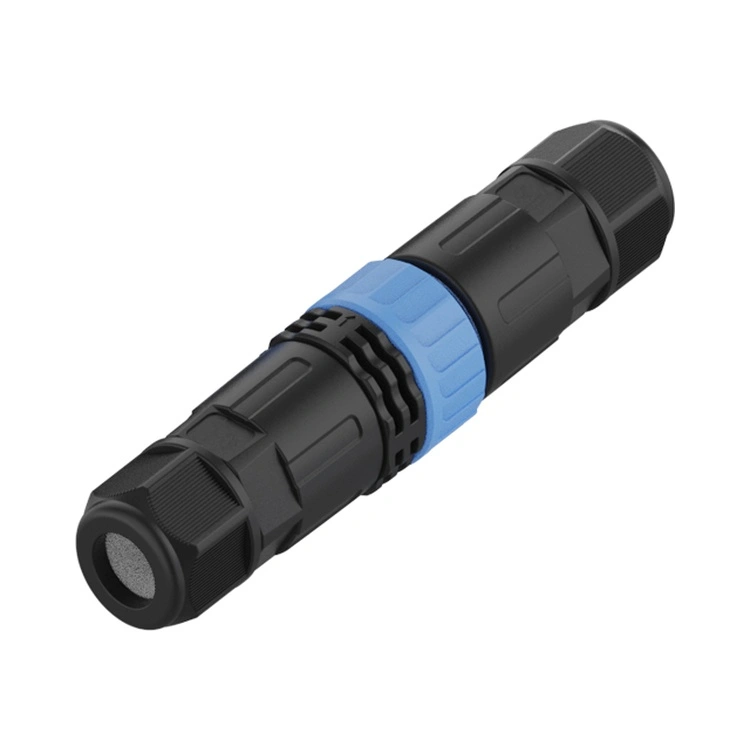

M25 Serisi Plastik Su Geçirmez Konektör, Reunion'un amiral gemisi yüksek akım, korozyona dayanıklı ara bağlantısıdır ve önemli güç dağıtımının (30A'ya kadar) agresif çevre koşullarıyla bir arada bulunması gereken uygulamalar için tasarlanmıştır. Bu dişli dairesel konnektör, sağlam 25 mm'lik bir arayüzü IP67/IP68 su geçirmez ve doğası gereği korozyona dayanıklı olan yüksek mukavemetli PA66 termoplastik muhafazayla birleştirir; paslanma, oksidasyon ve kaplama bozulması olmaz.
Hibrit güç sinyali çeşitleri de dahil olmak üzere 2 ila 12 pinli konfigürasyonlarda mevcuttur
M25 serisi, tek bir konektörde hem yüksek akım güç dağıtımını (20A'ya kadar) hem de düşük voltaj kontrol sinyallerini destekler.
Yüzlerce döngü boyunca tutarlı eşleşme güvenilirliği sağlamak için dişli kilitleme mekanizması, düşük temas direncini korumak için kontaklar seçici altın kaplamalı pirinçten işlenmiştir. Reunion, M25 plastik serisini hassas enjeksiyonlu kalıplamadan otomatik montaja ve %100 elektrik testine kadar dikey olarak entegre bir süreçle üretiyor.
| Özellik | Fayda |
| Korozyona Dayanıklı PA66 Muhafaza | Pas yok, oksidasyon yok; tuz serpintisi, deniz ve kimyasallara maruz kalan ortamlar için tasarlanmıştır. |
| %60'a Kadar Ağırlık Azaltma | Pirinç eşdeğerlerinden önemli ölçüde daha hafiftir; ekipman ve montaj braketleri üzerindeki yapısal yükü azaltır. |
| 30A'e kadar Akım Değerleri | M serisindeki en yüksek güç yüklerini taşır; ağır motorlar, EV şarj cihazları ve güç dağıtımı için uygundur. |
| IP67/IP68 su geçirmez | Sürekli suya dalmaya dayanıklıdır; açık deniz, kıyı ve sele eğilimli kurulumlar için güvenilirdir. |

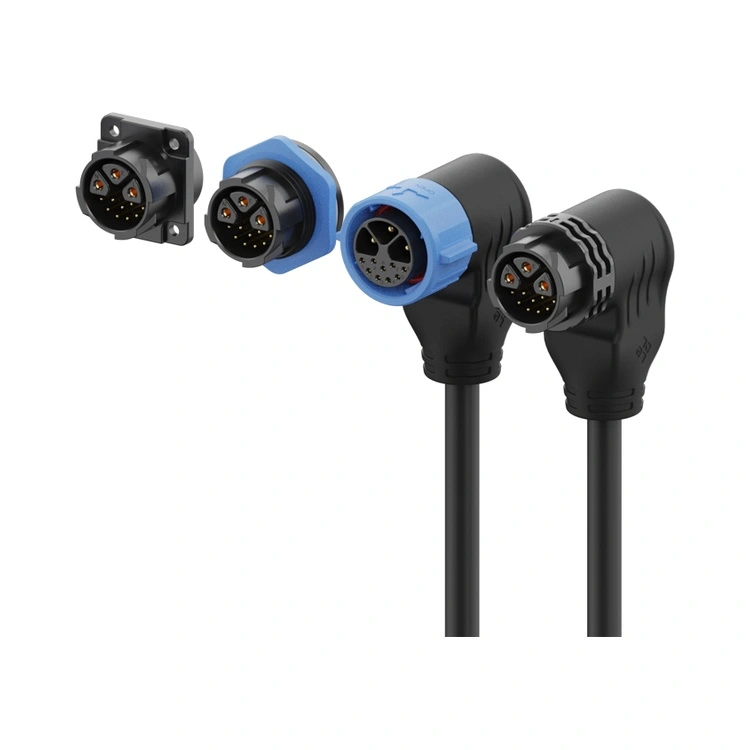

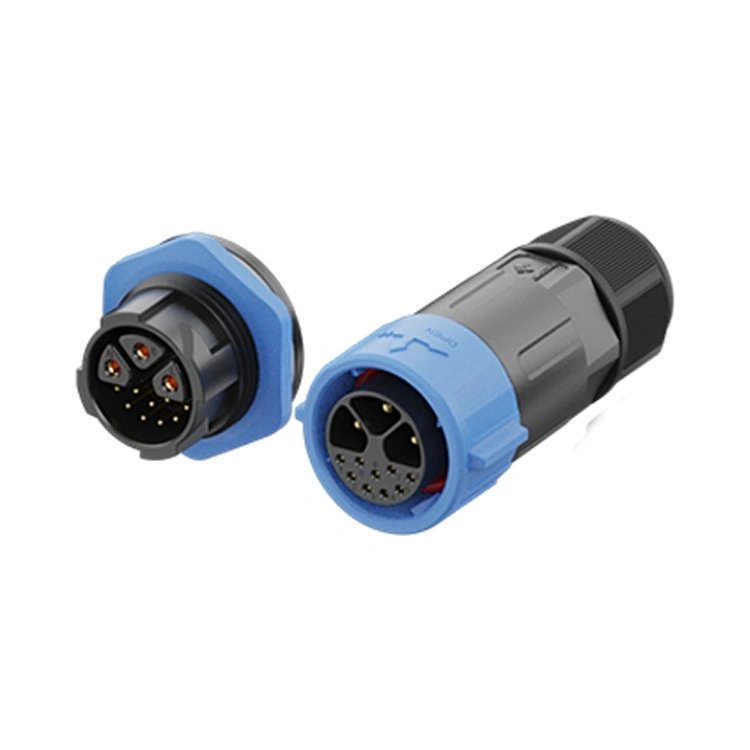

| Hibrit 3+2, 3+5 ,3+9 Konfigürasyonları | 3 yüksek akım güç pinini (20A'ya kadar) 2 veya 5 veya 9 sinyal piniyle birleştirir; kablo sayısını ve panel alanını azaltır. |
| Altın Kaplama Pirinç Kontaklar | Düşük temas direnci (≤3mΩ) ve korozyon koruması; nemli ortamlarda performansı korur. |
| Dişli Kilitleme | Titreşime dayanıklı çiftleşme, ağır makine hareketinden ve termal döngüden kaynaklanan gevşemeyi önler. |
| -40°C ila +105°C Çalışma | Geniş sıcaklık aralığı aşırı endüstriyel, deniz ve dış mekan koşullarını kapsar. |
| Parametre | 2 pinli | 3 pimli | 4 pimli | 5 pinli | 6 pinli | 3+2 pimli | 3+5 pimli | 3+9 pimli |
| Gerilim Değeri | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Mevcut Derecelendirme | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Tel Bölümü | 0,75-4,0mm² | 0,75-4,0mm² | 0,5-2,5mm² | 0,5-2,5mm² | 0,25-1,5mm² | 0,25-2,5mm² | 0,25-2,5mm² | 0,25-2,5mm² |
Çalışma Sıcaklığı:-40°C ~ +105°C
Koruma Derecesi:IP65 / IP67 / IP68 (birleşik durum)
Muhafaza Malzemesi:PA66
İletişim Malzemesi:Altın kaplama pirinç
Temas Direnci:≤3mΩ
Çiftleşme Döngüleri:≥500
Ağırlık:Karşılaştırılabilir pirinç konektörlerden yaklaşık %60 daha hafif
Yanıcılık Derecesi:UL 94 V-0
Tüm malzemeler RoHS uyumludur
| Bakış açısı | Reunion M25 Plastik Serisi | Metal M25 Konnektörler | Premium Plastik Konnektör Markaları |
| Korozyon Direnci | Mükemmel – PA66 | Kaplamaya bağlı – tuz spreyinde pas riski | Değişken |
| Ağırlık | %60'a kadar daha hafif | Ağır gerilimler | Reunion'a benzer |
| Fiyat | Hacim dostu fiyatlandırma | 3-4× daha yüksek | 2-3 kat daha yüksek |
| Mevcut Derecelendirme | 30A'ya kadar | 30A'ya kadar | Tipik olarak daha düşük |
| Hibrit Seçenekler | 3+2, 3+5 ,3+9pin | Sınırlı | Sınırlı |
| %100 Elektrik Testi | Her birim | Örnek tabanlı | Örnek tabanlı |
| İzlenebilirlik | ERP izlenebilir | Evet | Evet |
| Kurşun zamanı | 15-17 gün | 4-8 hafta | 4-6 hafta |
| Özelleştirme Adedi | Düşük (100 adet) | Yüksek (500+) | Yüksek (500+) |
| ISO Sertifikaları | 9001, 14001, 13485 | Genellikle 9001 | Genellikle 9001 |
| Sertifikasyon | Kapsam |
| ISO 9001:2015 | Kalite yönetimi: tasarım, üretim ve satış sonrası hizmet. |
| ISO 14001:2015 | Çevre yönetimi—doğrulanmış atık azaltımı ve sürdürülebilir uygulamalar. |
| ISO 13485:2016 | Tıbbi cihaz kalite yönetimi—teşhis veya izleme ekipmanlarında kullanılan M25 için geçerlidir. |
| UL Onaylı | Kuzey Amerika pazarları için bileşen düzeyinde güvenlik sertifikası. |
| RoHS | Tehlikeli maddelerin kısıtlanması - AB Yönergesine uygunluk. |
Reunion'un M25 plastik konnektör üretim hattı sıkı proses kontrolleri altında çalışmaktadır. IP67 su geçirmezlik, her üretim partisinde gerçek daldırma testiyle (1 m, 30 dakika) doğrulanır. Her parti için test kayıtları, malzeme sertifikaları ve muayene raporları saklanır.
M25 plastik konektörün akım değeri, muhafaza malzemesine göre değil, kontak sistemi ve kablo ölçüsüne göre belirlenir. PA66 mahfazası, 200°C'yi aşan ısı saptırma sıcaklığına sahip, yüksek sıcaklıkta bir termoplastiktir; bu, konektörün -40°C ila +105°C çalışma aralığının çok üzerindedir. Kontakların kendisi altın kaplamalı pirinçtir ve akım değeri (30 A'ya kadar) IEC 60512'ye göre sıcaklık artışı testiyle doğrulanmıştır. Testlerimizde, M25 plastik konektörün nominal akımdaki sıcaklık artışı eşdeğer metal konektörlerle aynı sınırlar dahilindedir. Muhafazanın düşük termal iletkenliği, optimize edilmiş yalıtkan geometrisi ve ısıyı kablo iletkenleri ve panel arayüzü aracılığıyla etkili bir şekilde dağıtan kontak tasarımı ile telafi edilir.
Evet — M25 plastik konnektör, özellikle aşağıdakiler gibi EV şarj uygulamaları için çok uygundur:
Kıyı veya yüksek nemli yerlere kurulan AC şarj istasyonları.
Korozyona dayanıklı ara bağlantılar gerektiren yerleşik şarj cihazları.
Güç ve sinyali birleştiren pil yönetimi arayüzleri.
PA66 mahfazanın korozyona dayanıklı özellikleri özellikle kıyı bölgelerine (tuz spreyi), kentsel ortamlara (kışın yol tuzu) veya sanayi bölgelerine (kimyasallara maruz kalma) kurulan EV şarj cihazları için değerlidir. IP68 sızdırmazlık, yağmura ve yıkanmaya karşı koruma sağlar. DC hızlı şarj (100A+) için, yüksek akım DC uygulamaları için özel olarak tasarlanmış daha büyük endüstriyel konektörleri öneririz.
