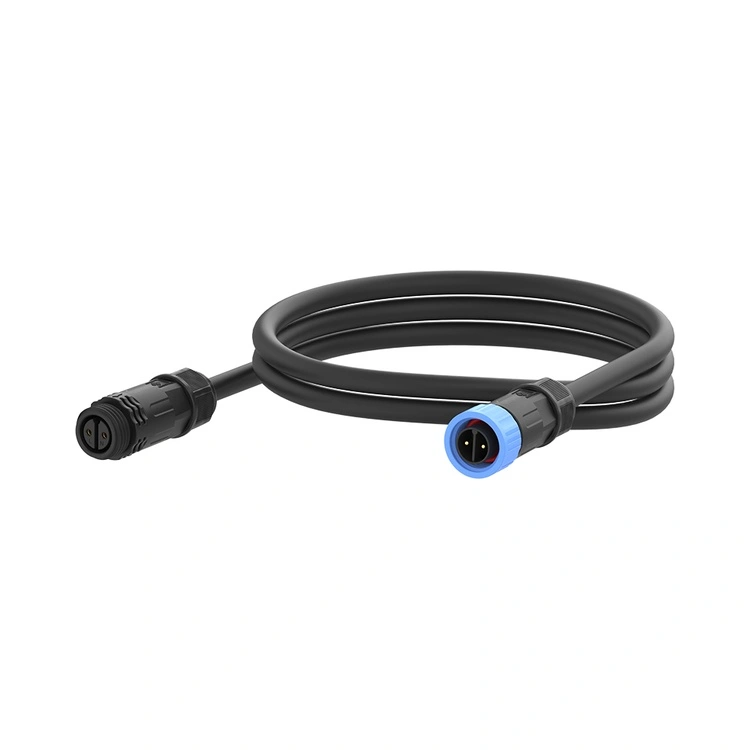

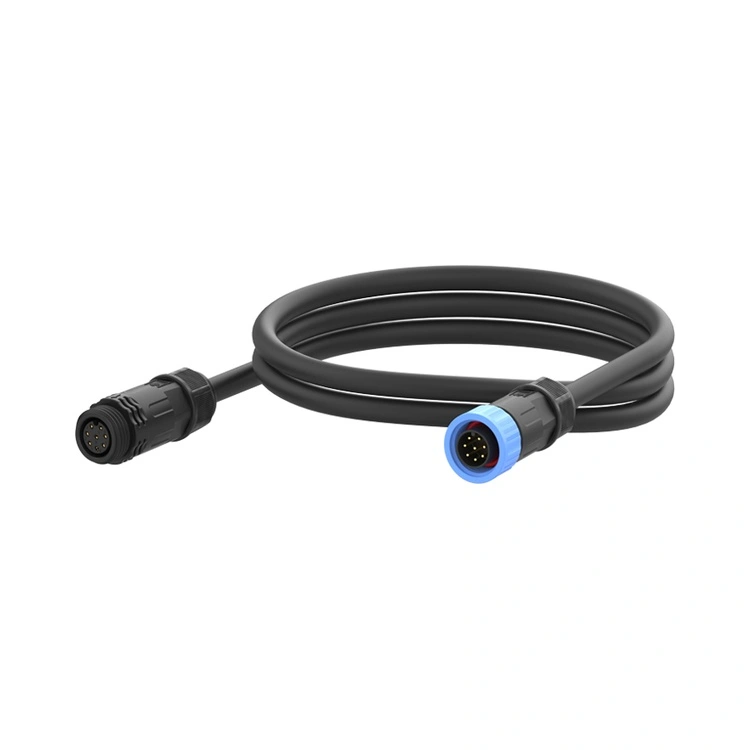

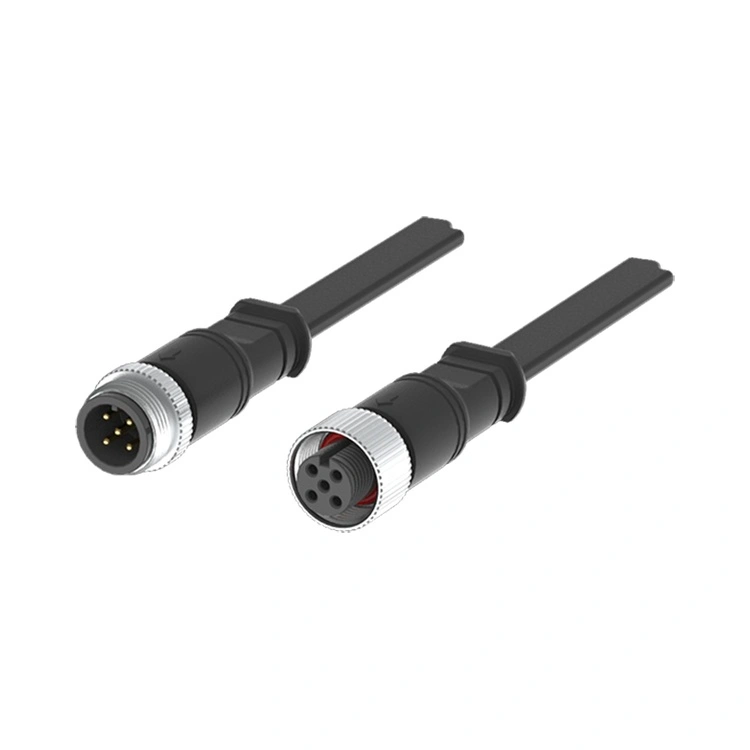

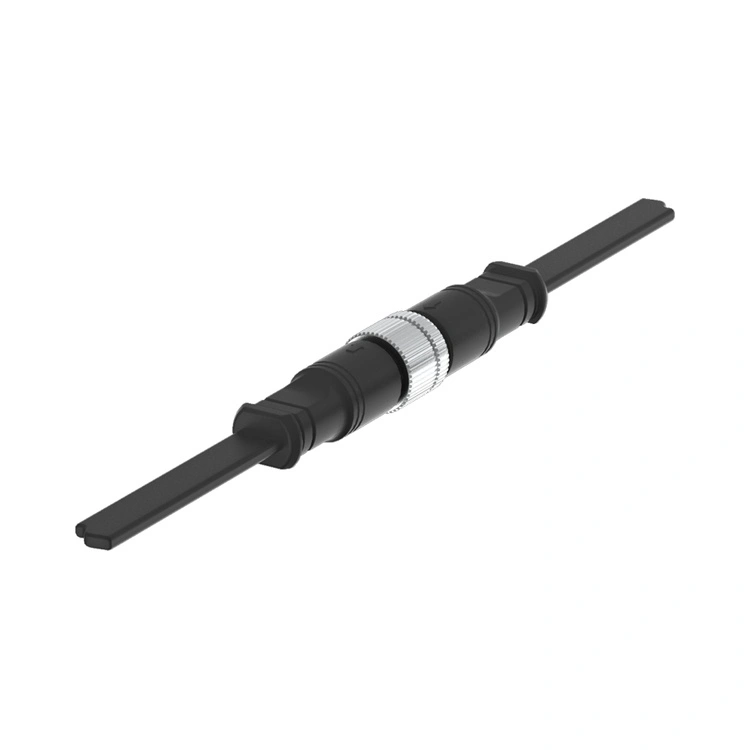

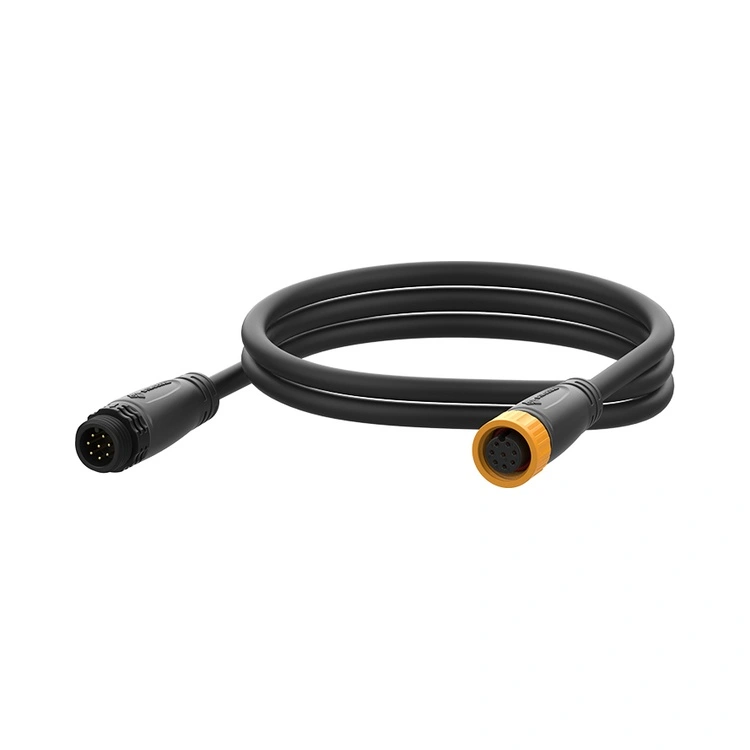

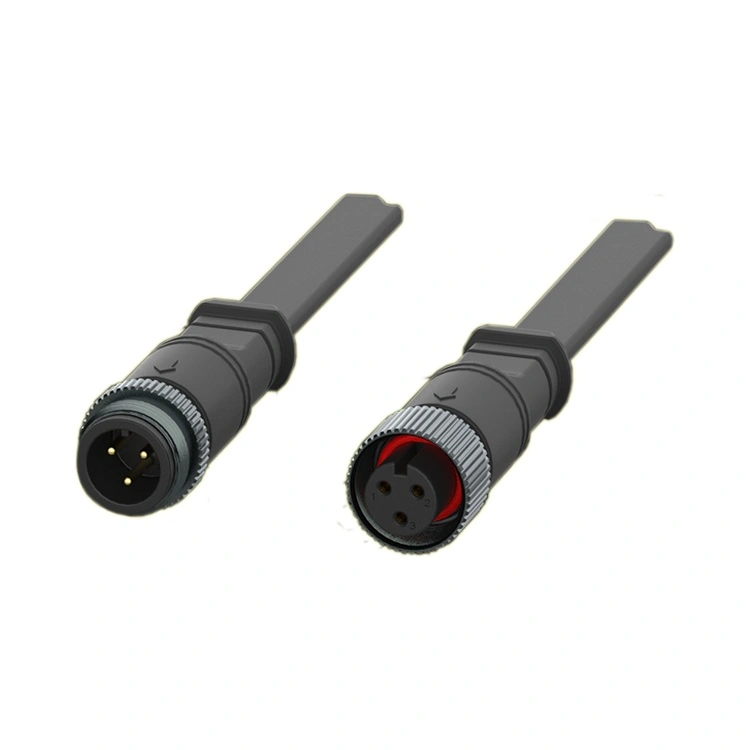

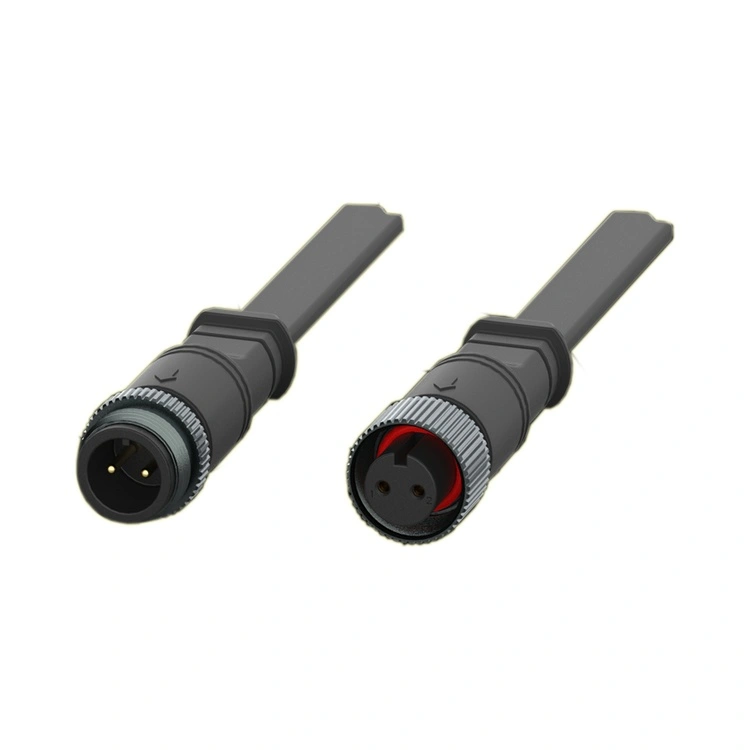

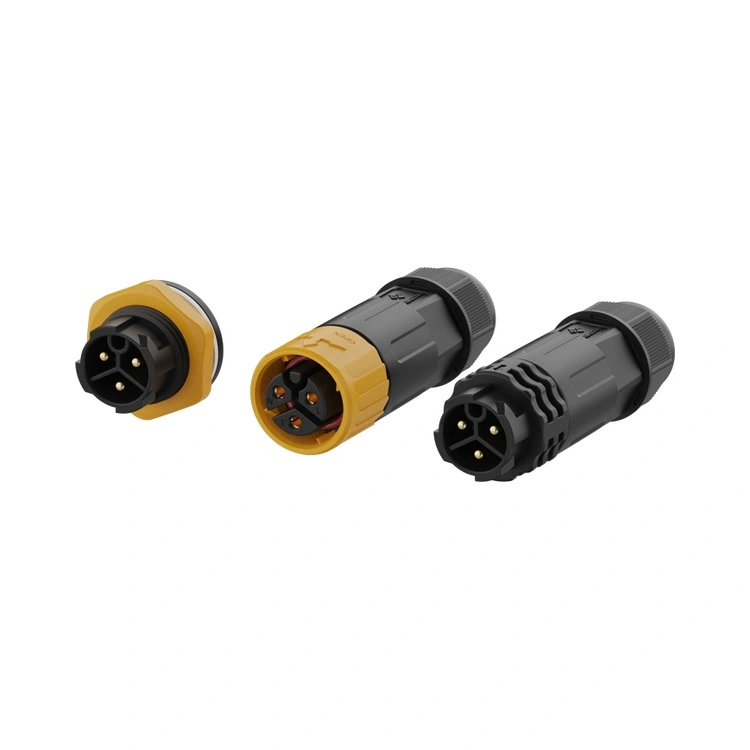

M16 Serisi LED Işık Konektörü, Reunion'un karartma kontrollü sokak lambalarından renk değiştirme özelliklerine sahip mimari aydınlatmaya kadar akıllı LED aydınlatma sistemlerine yönelik özel ara bağlantısıdır. Bu dişli dairesel konnektör, sağlam 16 mm'lik arayüzü IP67/IP68 sızdırmazlıkla birleştirerek hem güç hem de sinyal bütünlüğünün önemli olduğu dış mekan kurulumları için uygun hale getirir.
Temel hibrit 2+4 pinli versiyon (2 güç pini + 4 sinyal pini) dahil olmak üzere 2 ila 8 pinli konfigürasyonlarda mevcut olan M16 serisi, tek bir kompakt konektörde hem yüksek akım güç dağıtımını (15A'ya kadar) hem de düşük voltajlı kontrol sinyallerini (DALI, DMX, 0-10V karartma veya RS-485) destekler.
Muhafaza, mükemmel hava koşullarına dayanıklı yüksek sıcaklık termoplastikten yapılmıştır; kontaklar ise düşük ve istikrarlı temas direnci sağlamak için seçici altın kaplamalı pirinçten işlenmiştir. Reunion, M16 serisini hassas işleme ve enjeksiyonlu kalıplamadan otomatik montaj ve %100 elektrik testine kadar dikey olarak entegre bir süreçle üretmektedir.
Lehimli veya PCB sonlandırmalı panel montajlı ve kablo montajlı versiyonları bulunan M16 serisi, çeşitli armatür tasarımlarına uyum sağlar. Akıllı şehirler, tüneller veya spor stadyumları için bağlantılı aydınlatma sistemleri tasarlayan mühendisler için bu konnektör, kablo sayısını azaltan ve kurulumu kolaylaştıran güvenilir, hava koşullarına dayanıklı bir ara bağlantı sağlar.
| Özellik | Fayda |
| IP67/IP68 Çevresel Sızdırmazlık | Toza, yağmura ve geçici su altında kalmaya dayanıklıdır; dış mekan sokak lambaları, tünel aydınlatması ve spor stadyumları için güvenilirdir. |
| Hibrit 2+4 Pin Yapılandırması | 2 güç pinini (10A) ve 4 sinyal pinini (3A) tek bir konnektörde birleştirir; kablo sayısını azaltır ve armatür kablolamasını basitleştirir. |
| 15A'e kadar Güç Değerleri | Yüksek güçlü LED yüklerini taşır; sokak lambaları, projektörler ve stadyum aydınlatması için uygundur. |
| Sinyal Dostu Tasarım | Ayrı güç ve sinyal kontakları paraziti önler |
| Dişli Kilitleme Mekanizması | Titreşime dayanıklı çiftleşme—rüzgardan, trafik titreşiminden ve termal döngüden kaynaklanan gevşemeyi önler. |
| Altın Kaplama Pirinç Kontaklar | Düşük temas direnci (≤3mΩ) ve korozyon koruması; tutarlı LED sürücüsü ve kontrol sinyali performansını korur. |
| -40°C ila +105°C Çalışma | Geniş sıcaklık aralığı, kutup kışlarından çöl yazlarına kadar zorlu dış mekan koşullarını kapsar. |
| Çoklu Pin Seçenekleri (2-8 Pin) | Basit, yalnızca güçle çalışan armatürleri ve karmaşık, çok kanallı, renk değiştiren armatürleri destekler. |
| Parametre | 2 pinli | 3 pimli | 4 pimli | 5 pinli | 6 pinli | 7 pinli | 8 pinli | 2+4 pimli |
| Gerilim Değeri | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Mevcut Derecelendirme | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Tel Bölümü | 0,75-1,5mm² | 0,75-1,5mm² | 0,5-1,0mm² | 0,5-1,0mm² | 0,25-0,5mm² | 0,25-0,5mm² | 0,25-0,5mm² | 1,5/0,5mm² |
Çalışma Sıcaklığı:-40°C ~ +105°C
Koruma Derecesi:IP67 / IP68 (birleşik)
Muhafaza Malzemesi:Yüksek sıcaklık termoplastik
İletişim Malzemesi:Altın kaplama bakır alaşımı
Temas Direnci:≤3mΩ
Çiftleşme Döngüleri:≥500
Yanıcılık Derecesi:UL 94 V-0
Tüm malzemeler RoHS uyumludur
Akıllı Sokak Aydınlatması– DALI veya 0-10V kontrollü merkezi karartma ve izleme sistemleri.
Tünel Aydınlatması– Karartma ve arıza raporlama özelliğine sahip yüksek güçlü armatürler.
Mimari ve Cephe Aydınlatması– DMX kontrolü gerektiren RGB ve ayarlanabilir beyaz sistemler.
Stadyum ve Spor Aydınlatması– Yerinde karartma ve kontrol özelliğine sahip yüksek güçlü projektörler.
Endüstriyel Yüksek Tavan Aydınlatması– Hareket algılamalı ve gün ışığı toplama özellikli depo ve fabrika aydınlatması.
Deniz ve Açık Deniz Aydınlatması– Gemiler ve açık deniz platformları için korozyona dayanıklı armatürler.
Güneş Enerjili Aydınlatma– Akü yönetimi ve karartma özelliğine sahip şebekeden bağımsız sistemler.
Singapur Kara Taşımacılığı Otoritesi, 25.000 sokak lambasını, DALI protokolü aracılığıyla merkezi karartma ve hata raporlama özelliğine sahip akıllı LED aydınlatma armatürlerine yükseltiyordu. Proje, hem güç hem de DALI kontrol sinyallerini tek bir kabloda taşıyabilen konnektörlere ihtiyaç duyuyordu; bu da kurulum karmaşıklığını ve kablo maliyetini azaltıyordu. Reunion, M16 serisine 2+4 hibrit konfigürasyon (LED sürücüsü için 2 güç pini, DALI için 4 sinyal pini), IP67 yalıtım ve önceden monte edilmiş PUR kablo tesisatları sağladı.25.000'den fazla konnektör teslim edildi proje genelinde. Proje, Singapur'un tropik ikliminde (yüksek nem, şiddetli yağmur) 2 yıl çalıştıktan sonra şunları bildirdi:%0,01'lik konnektör arıza oranı. Müşteri, 2+4 hibrit tasarımın tek kablolu kurulumu mümkün kıldığını ve önceki ayrı güç/sinyal kurulumlarına kıyasla kablolama süresini %35 azalttığını belirtti.
| Sertifikasyon | Kapsam |
| ISO 9001:2015 | Kalite yönetimi: tasarım, üretim ve satış sonrası hizmet. |
| ISO 14001:2015 | Çevre yönetimi—doğrulanmış atık azaltımı ve sürdürülebilir uygulamalar. |
| ISO 13485:2016 | Tıbbi cihaz kalite yönetimi—teşhis veya izleme ekipmanlarında kullanılan M16 için geçerlidir. |
| UL Onaylı | Kuzey Amerika pazarları için bileşen düzeyinde güvenlik sertifikası. |
| RoHS | Tehlikeli maddelerin kısıtlanması - AB Yönergesine uygunluk. |
Reunion'un M16 LED konnektör üretim hattı sıkı proses kontrolleri altında çalışmaktadır. IP67 sızdırmazlık, her üretim partisinde gerçek daldırma testiyle doğrulanır. Test kayıtları, malzeme sertifikaları ve denetim raporları her parti için saklanarak kalite denetimlerinizi ve müşteri belgelendirme gereksinimlerinizi destekler.
2+4 hibrit konfigürasyonu özellikle değerlidirakıllı LED aydınlatma sistemleri hem güç hem de kontrol sinyallerinin gerekli olduğu yerlerde:
2 güç pimi LED sürücüsü için 250V'ta yüksek akım (10A) sağlar.
4 sinyal pini düşük voltajlı kontrol sinyalleri taşır (örn. DALI, DMX, 0-10V karartma veya RS-485 verileri).
Her ikisini de tek bir konnektörde birleştirerek, ayrı güç ve sinyal kablolarına olan ihtiyacı ortadan kaldırırsınız; kurulum süresini, kablo maliyetini ve panel alanını azaltırsınız. Bu, armatürlerin sıklıkla birbirinden uzak yerleştirildiği akıllı sokak aydınlatması için özellikle değerlidir ve tek bir hibrit kablonun kullanılması, ayrı güç ve kontrol kablolarının kullanılmasından çok daha uygun maliyetlidir.
Evet—2+4 hibrit konfigürasyon şunları sağlar:4 bağımsız sinyal kontağıbirden fazla protokolün aynı konektörde taşınmasına olanak tanır. Örneğin:
DALI 2 kablo gerektirir (veri + toprak).
DMX(RS-485) 3 kablo gerektirir (veri+, veri-, toprak).
0-10V karartma 2 kablo gerektirir (dim + toprak).
4 sinyal pini ile DALI (2 pin) + bir ek kontrol kanalını veya tam DMX uygulamasını (3 pin) + bir yedek destekleyebilirsiniz. Daha fazla sinyal hattı gerektiren uygulamalar için (örneğin ayarlanabilir beyaz + RGB renk kontrolü), 5-, 6- veya 8 pinli konfigürasyonların kullanılmasını öneririz. Mühendislik ekibimiz, özel protokol gereksinimleriniz için en uygun pin konfigürasyonunu seçmenize yardımcı olabilir.
Dış mekan LED kurulumlarında IP67/IP68 sızdırmazlığını sağlamak ve korumak için Reunion şunları önerir:
Çiftleşme torku– O-halkası panel yüzeyine temas edinceye kadar bağlantı somununu elle sıkın, ardından ilave tork uygulayın.0.6-0.8Nmbir tork anahtarı kullanarak. 1,0Nm'yi aşmayın.
O-halka denetimi– Deformasyon, çatlama veya sertleşme görülüyorsa O-halkasını değiştirin.
Değiştirme programı– Dış mekan LED kurulumları için (günlük termal döngü, UV'ye maruz kalma, yağmur), koruyucu bakımın bir parçası olarak O-halkaları her 2-3 yılda bir değiştirin.
Kablo bükülme yarıçapı– Minimum bükülme yarıçapını koruyun5× kablo çapı Kablo contasındaki baskıyı önlemek için konnektör girişinde.
Kablo yönü– Dış mekan kurulumlarında, conta arayüzü yakınında su birikmesini önlemek için kablo çıkışını aşağı doğru yönlendirin.
Temizlik– Kirlerin contaya zarar vermesini önlemek için, yeniden bağlamadan önce konektörün dış yüzeylerini hafif deterjan ve suyla temizleyin.
