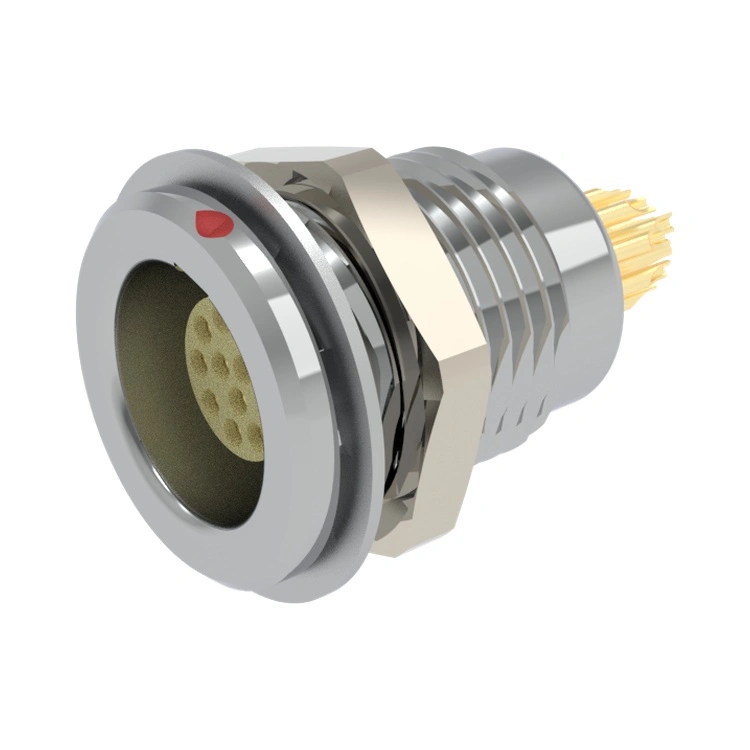

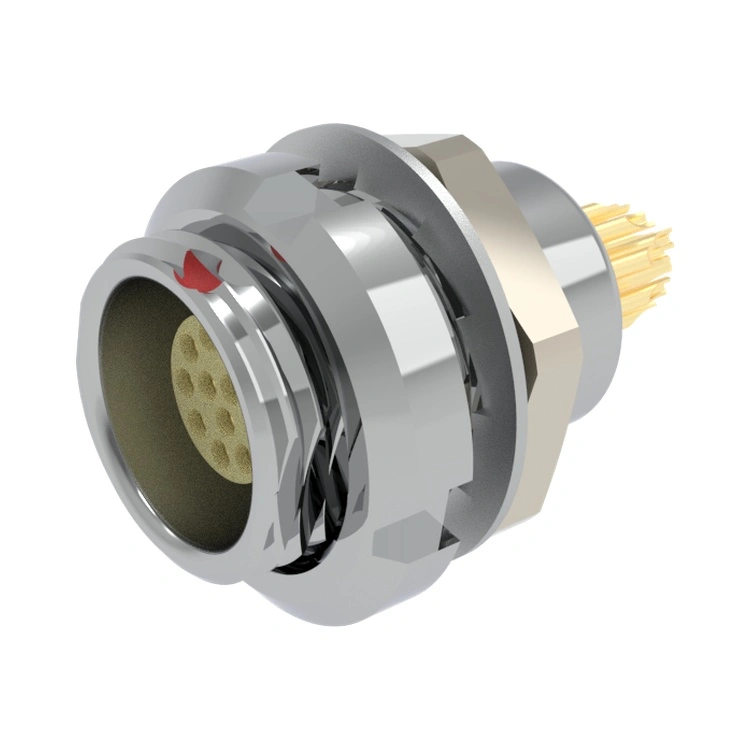

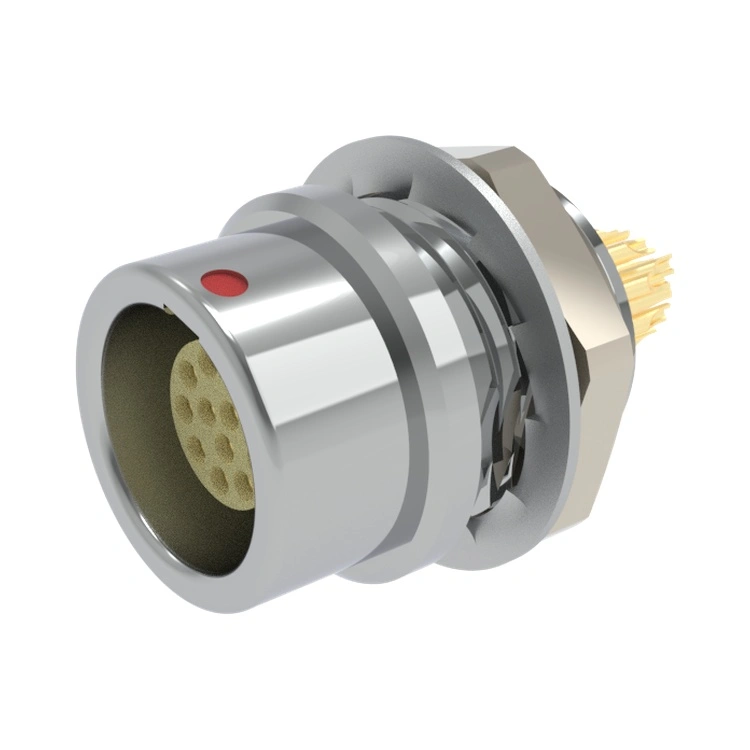

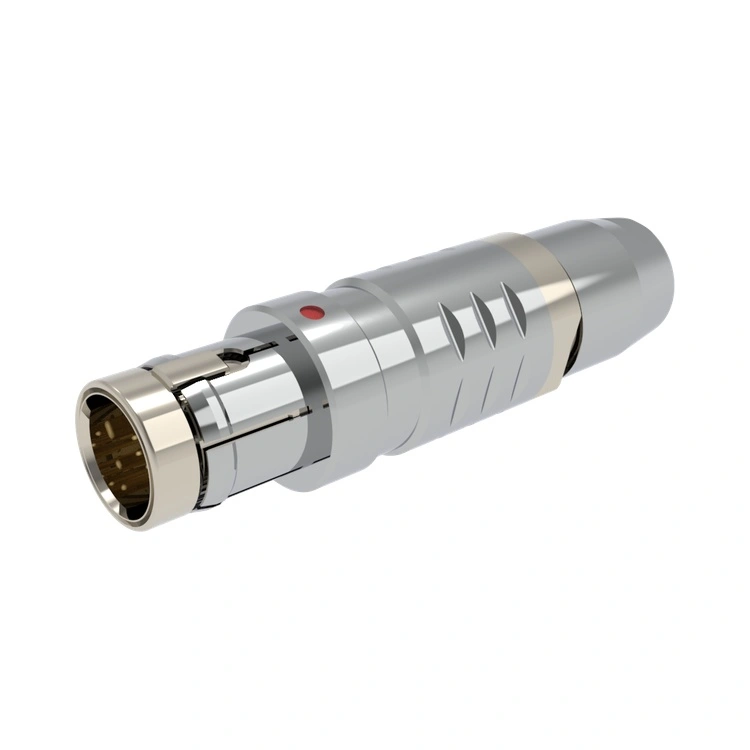

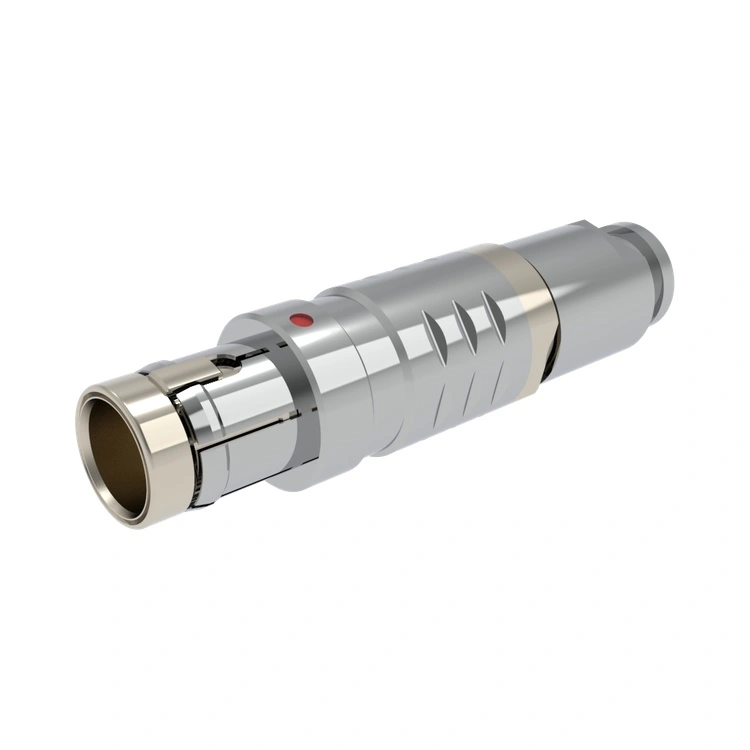

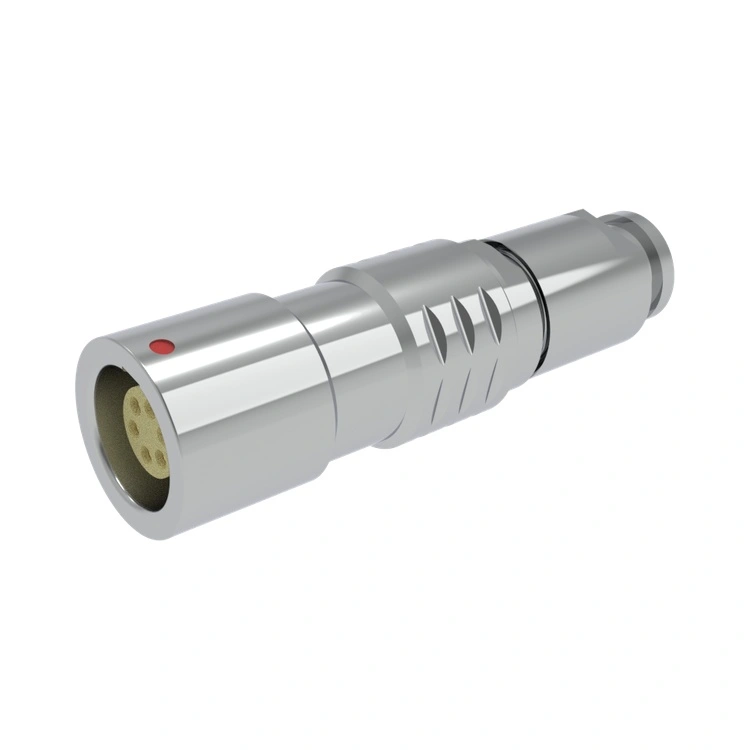

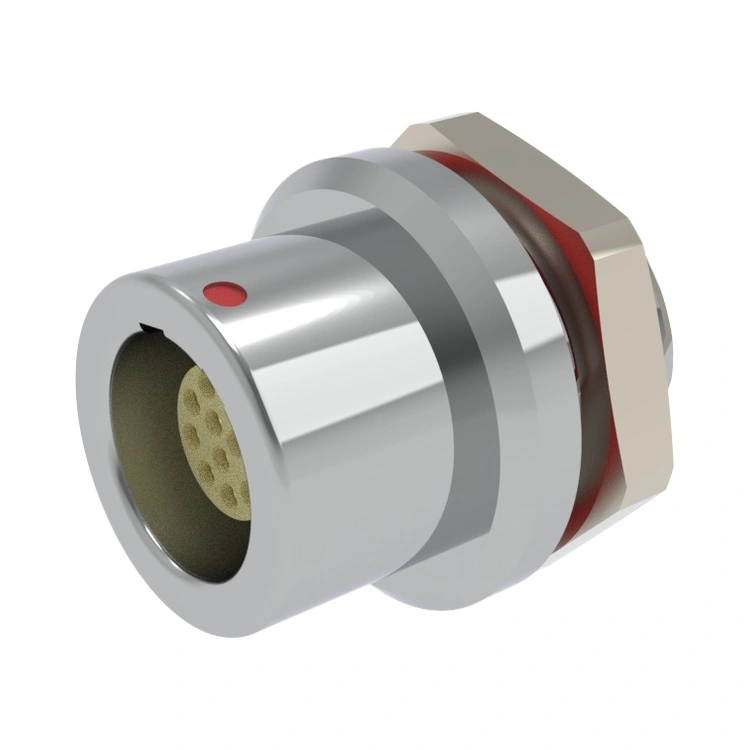

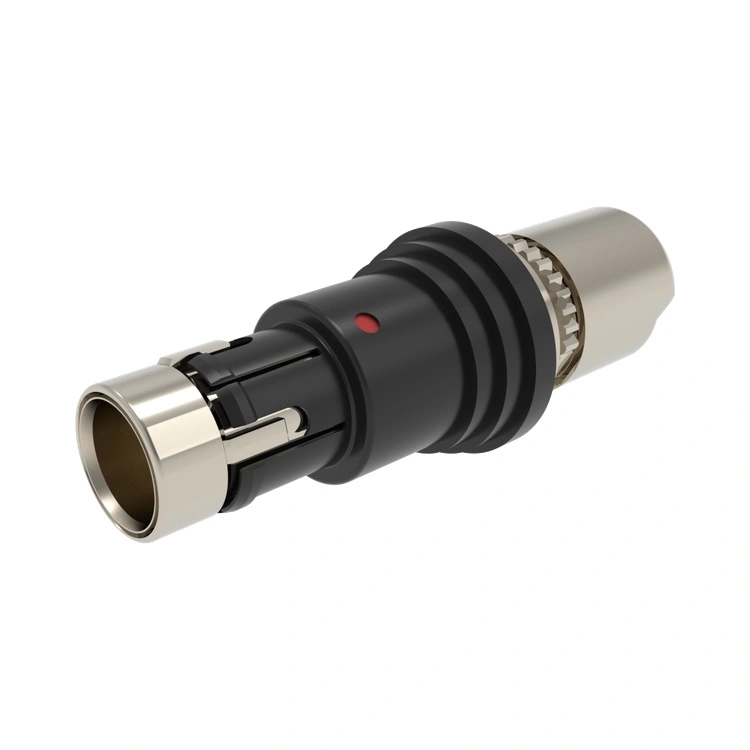

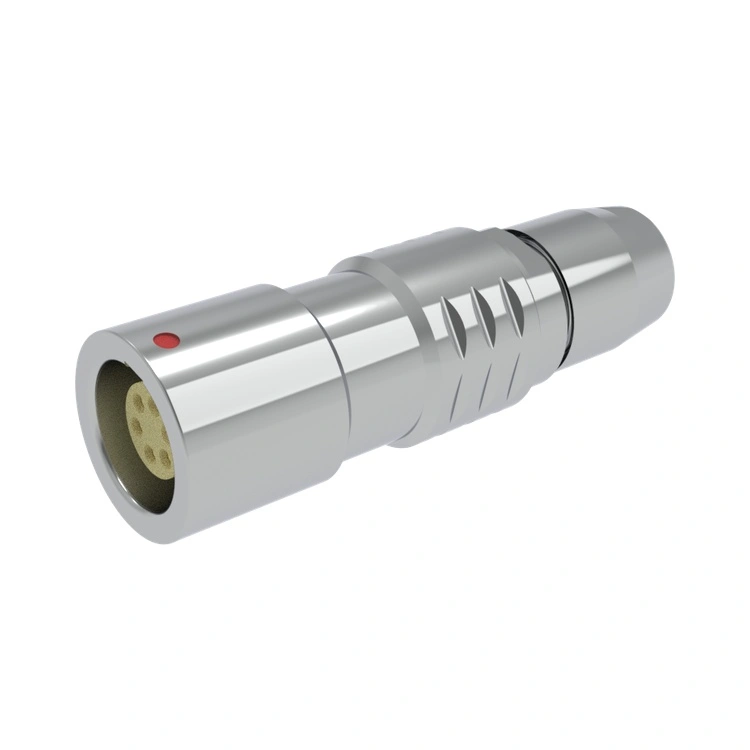

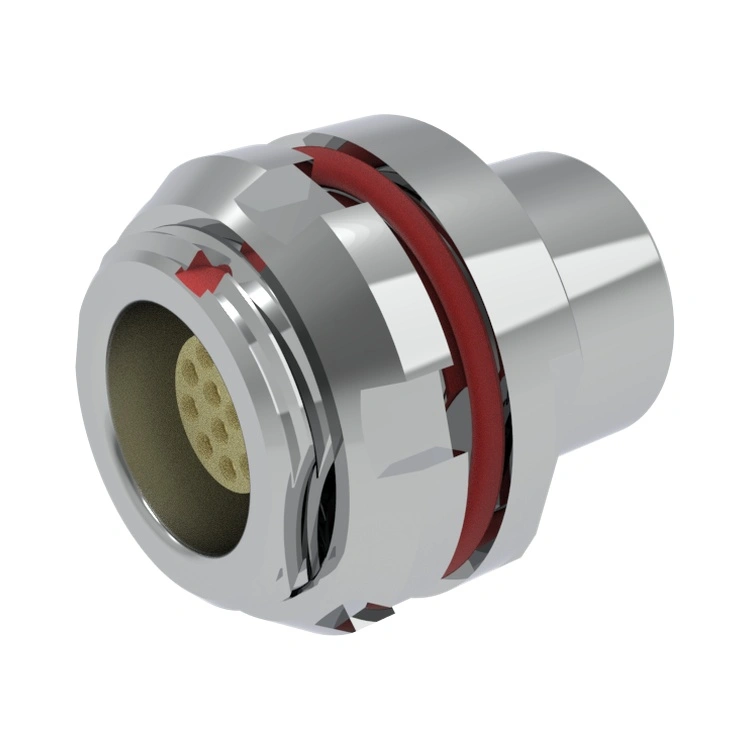

C serisi, temel EMI koruması ve mekanik koruma sağlayan dayanıklı, tamamen metal bir kabuk içine yerleştirilmiş, kanıtlanmış bir itme-çekme kendinden mandallı sistemi kullanır. 2 ila 26 pimi kapsayan kontak sayılarıyla 0'dan 2'ye kadar kabuk boyutlarında mevcut olan C Serisi, farklı üretim ortamlarında çeşitli montaj tercihlerine uyum sağlayan lehim ve PCB sonlandırma stillerini destekler. Konektör -45°C ile +125°C arasındaki standart sıcaklık aralığında çalışır ve IP50/IP68 koruması sunarak iç ve dış mekan uygulamalarına uygundur. Reunion, C Serisini, yüksek hacimlerde bile tutarlı kalite ve kısa teslim süreleri sağlayan yerleşik üretim süreçlerini (hassas işleme, enjeksiyonlu kalıplama ve otomatik montaj) kullanarak üretiyor. Basitliğe, güvenilirliğe ve maliyet etkinliğine her şeyden önce değer veren sistem entegratörleri ve OEM'ler için C Serisi, gereksiz maliyet getiren ekstra özellikler olmadan tam olarak ihtiyaç duyulan şeyi sağlar.
C Serisi, kanıtlanmış güvenilirliği ve basit işlevselliği en erişilebilir fiyat noktasında sunmaya odaklanır.
| Özellik | Fayda |
| İtme-Çekme Kendinden Kilitlemeli | Dokunsal kilit onayı ile tek elle kullanım; son kullanıcılar için basit ve sezgisel. |
| Tamamen Metal Kabuk Yapısı | Hafif bir pakette temel mekanik dayanıklılık ve temel EMI koruması sağlar. |
| Kanıtlanmış İletişim Sistemi | Güvenilir eşleşme özelliklerine sahip altın kaplamalı pirinç kontaklar; milyonlarca ünitede sahada test edilmiştir. |
| Yapılandırma Aralığı | 2 ila 26 pin isteğe bağlı ve 0~2 serisi kabuk |
| Çoklu Sonlandırma Seçenekleri | Lehim ve PCB kontakları; manuel montaj veya otomatik üretim hatları için esnektir. |
| Pratik Çevre Derecelendirmesi | -45°C ila +125°C çalışma aralığı |
Test ve Ölçüm– Kızılötesi gece görüş cihazı, veri analizörü, sıcaklık test cihazı
Askeri– Bilgisayarlar, GPS, navigasyon sistemleri vb.
Endüstriyel Kontroller– HMI panelleri, konveyör sistemi sensörleri ve takım tezgahı operatörü arayüzleri.
İletişim Ekipmanları– Rafa monte ağ anahtarları, ses yönlendiricileri ve yayın dağıtım amplifikatörleri.
| Parametre | Şartname |

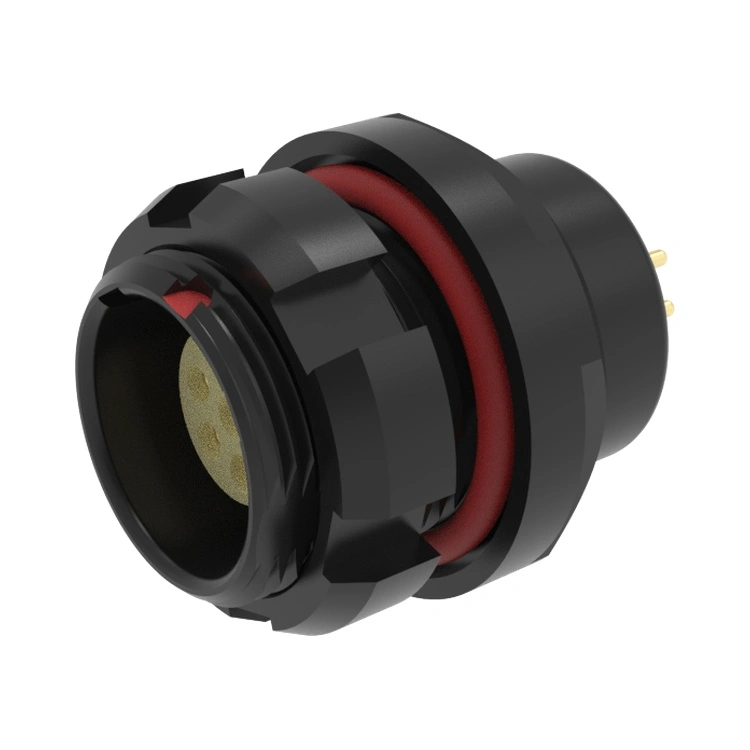

| Kabuk Malzemesi | Krom kaplamalı pirinç (standart); siyah krom seçeneği |
| Kabuk Boyutları | 0, 1, 2 |
| İletişim Sayısı | 2 ila 26 pin |
| İletişim Malzemesi | Altın kaplamalı pirinç |
| Kontak Direnci | ≤5mΩ |
| Yalıtım Direnci | ≥5000MΩ |
| Çiftleşme Döngüleri | >3.000 operasyon |
| Çalışma Sıcaklığı | -45°C ~ +125°C |
| Koruma | IP50/IP67 |
| Tuz Püskürtme Direnci | >72 saat |
| Titreşim | 10–500Hz, 5g |
| Mekanik Şok | 50g, 6ms |
| EMI Koruma | Tamamı metal gövde temel koruma sağlar |

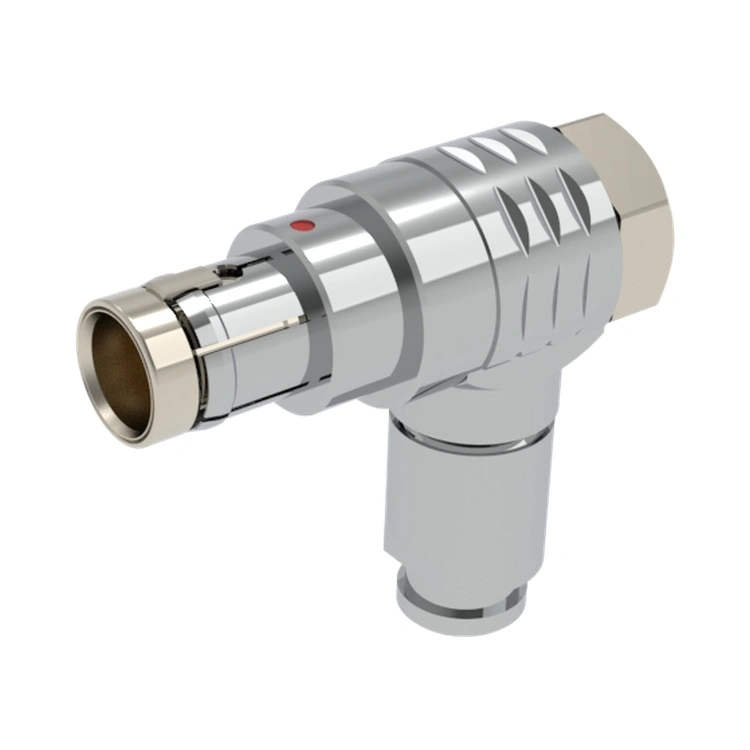

| Sonlandırma Stilleri | Lehim, PCB (düz veya dik açılı) |
Tüm C Serisi konnektörler RoHS uyumludur ve sevkıyattan önce %100 elektrik testinden (süreklilik, izolasyon direnci ve dielektrik dayanım) tabi tutulur.
| Bakış açısı | Yeniden Birleşme C Serisi | Tipik Avrupa/ABD Eşdeğeri | Tipik Düşük Maliyetli Markasız Alternatifler |
| Fiyat | Reunion kadrosunda en rekabetçi | 3–4 kat daha yüksek | Karşılaştırılabilir ancak tutarsız |
| Kalite Tutarlılığı | ISO sertifikalı üretim, %100 test edilmiştir | Yüksek | Rastgele/test yok |
| Uyumluluk | Büyük markalarla değiştirilebilir | Tescilli | Standart olmayan boyutlar |
| Kurşun zamanı | 10–15 gün standart | 4-8 hafta | Değişken, çoğu zaman mevcut değil |
| Adedi | Standart ürünler için MOQ yok | Yüksek Adedi (300–500) | Düşük MOQ ancak destek yok |
| İzlenebilirlik | Tam ERP izlenebilirliği | Evet | Hiçbiri |
| Teknik Destek | 24 saat mühendislik yanıtı | Daha yavaş yanıt | Sınırlı veya yok |
| Özelleştirme | Düşük MOQ, hızlı geri dönüş | Yavaş, pahalı | teklif edilmedi |
| Fabrika Deneyimi | 15 yıldır kendi bünyemizde üretim yapıyoruz | Çoğunlukla dış kaynak kullanımı | Küçük atölyeler |
C Serisi, fiyat ve kalite güvencesi arasında en uygun dengeyi sunar; gereksiz özellikler için ödeme yapmazsınız, ancak aynı zamanda ürününüzü bilinmeyen tedarikçilere ifşa etmezsiniz.
Reunion'un kalite yönetim sistemi, C Serisi de dahil olmak üzere tüm ürün gruplarında aynı katı standartları uygular.
| Sertifikasyon | Kapsam |
| ISO 9001:2015 | Kalite yönetim sistemi: tasarım, üretim ve satış sonrası servis. |
| ISO 14001:2015 | Çevre yönetimi: atıkların azaltılması ve sürdürülebilir malzeme kullanımı. |
| ISO 13485:2016 | Tıbbi cihazlar için kalite yönetimi — genel koğuş izleme ekipmanlarında kullanılan C Serisi için geçerlidir. |
| UL Onaylı | Kuzey Amerika pazarları için bileşen düzeyinde güvenlik sertifikası. |
| RoHS | Tehlikeli maddelerin kısıtlanması - AB Yönergesine uygunluk. |
Reunion'un ERP tabanlı izlenebilirlik sistemi, gelen malzeme denetiminden son işlevsel testlere kadar her C Serisi partisi için tam belgeleme sağlar.
| Öğe | Detay |
| Standart Paketleme | Anti-statik torbalar, iç yastıklamalı karton kutular. |
| Toplu Paketleme | Yüksek hacimli siparişler için tepsi veya makara ambalajı mevcuttur (otomatik alma ve yerleştirmeyi destekler). |
| Kurşun zamanı | Örnekler: 7–10 gün; Üretim siparişleri: 15–20 gün |
| Gönderim Yöntemleri | Toplu: deniz veya hava taşımacılığı; Örnekler: ekspres (DHL, FedEx, TNT, UPS, EMS). |
| Teslimat Şartları | EXW, FCA, FOB, CIF, CPT. |
Çoğu standart konfigürasyonda evet; C Serisi, önemli Avrupa serileri de dahil olmak üzere en yaygın dairesel itme-çekme konnektör formatlarıyla mekanik ve elektriksel olarak uyumlu olacak şekilde tasarlanmıştır. Reunion, Fischer, ODU ve diğer büyük markaları kapsayan bir çapraz referans veritabanına sahiptir. Ancak uyumluluk belirli pin düzeni ve anahtarlama varyasyonlarına bağlı olduğundan, doğrulama için konektör çiziminizi veya panel kesiminin fotoğrafını göndermenizi öneririz. Mühendislik ekibimiz siz üretime geçmeden önce uygunluğu, şekli ve işlevi onaylayacaktır. Daha önce Avrupalı tedarikçilerden tedarik alan 250'den fazla OEM'e, genellikle mevcut PCB'lerinde veya panel tasarımlarında değişiklik yapılmasına gerek kalmadan, başarılı bir şekilde uyumlu çözümler sunduk.
Numuneler genellikle 10 ~ 12 gün.
Sipariş genellikle 15 ~ 20 gün.
Özel kablo spesifikasyonu özelleştirmesi: 20~30 gün
Teklif aşamasında kablo tipinizi, uzunluğunu, konektör konfigürasyonunu ve ısıyla büzüşme gereksinimlerinizi belirtmenizi öneririz; bunun ardından mühendislik ekibimiz 48 saat içinde kesin bir teslimat taahhüdü verecektir. Stok standart konfigürasyonları her zaman MOQ olmadan mevcuttur.
