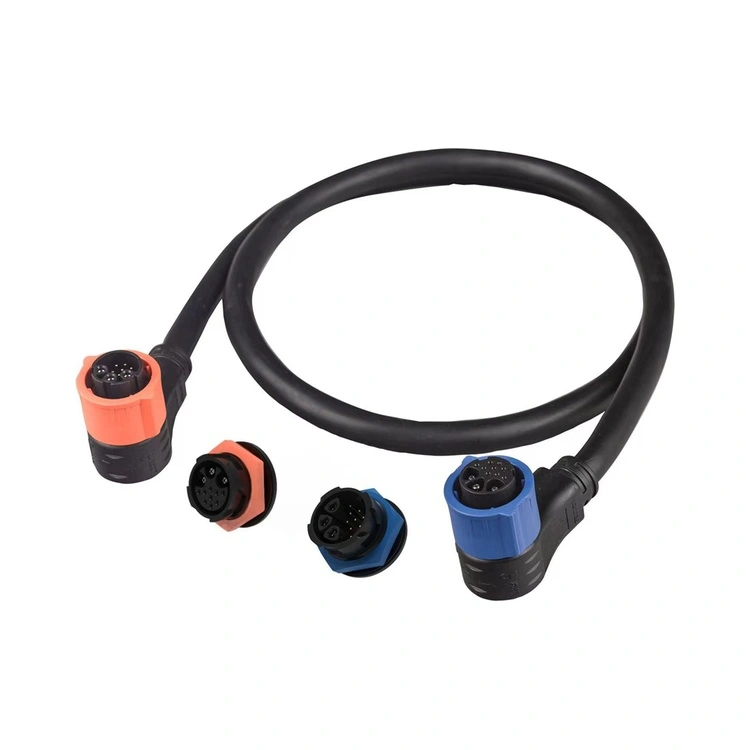

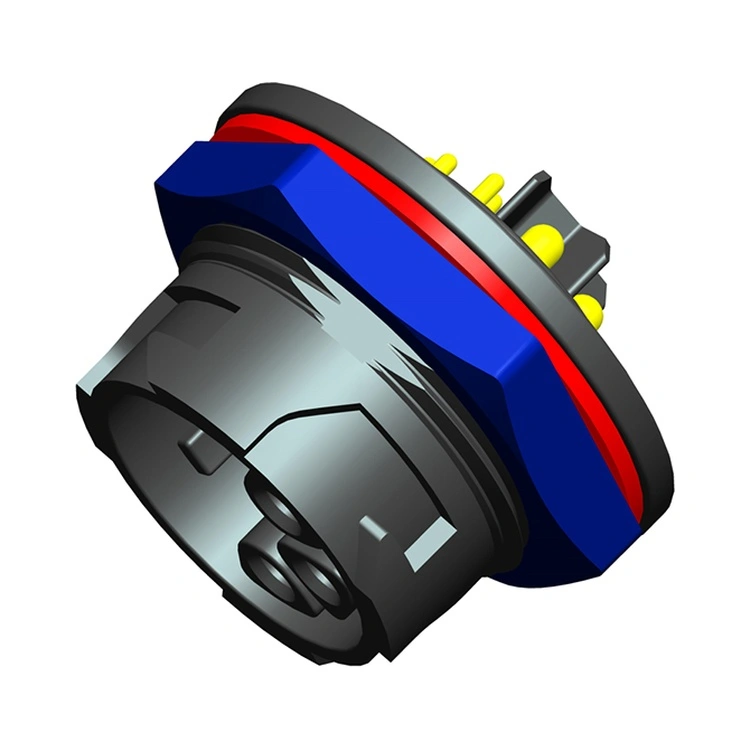

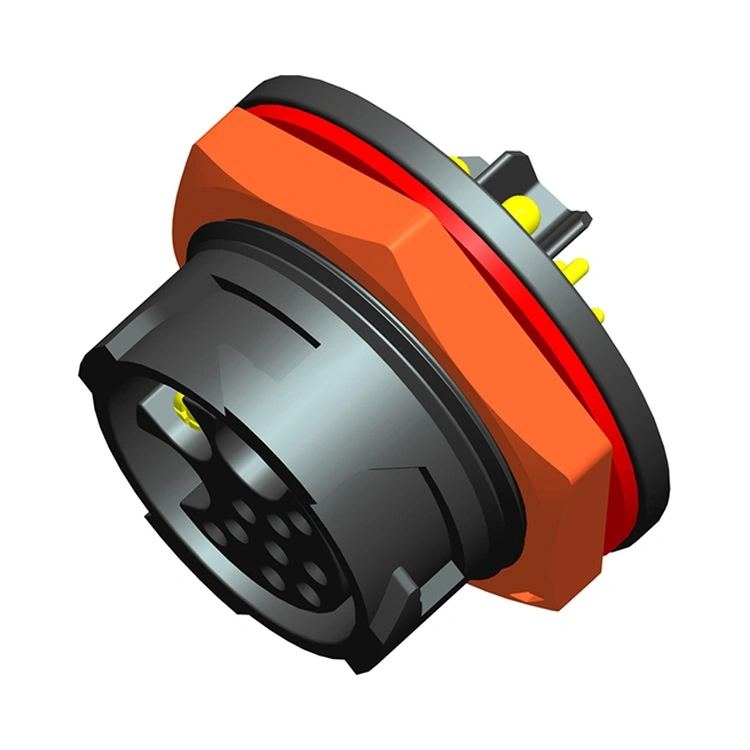

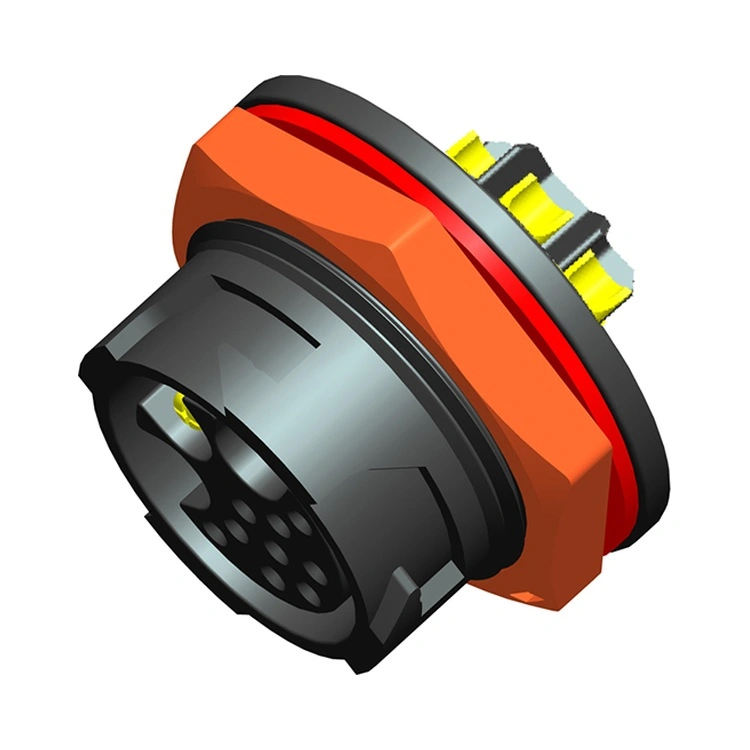

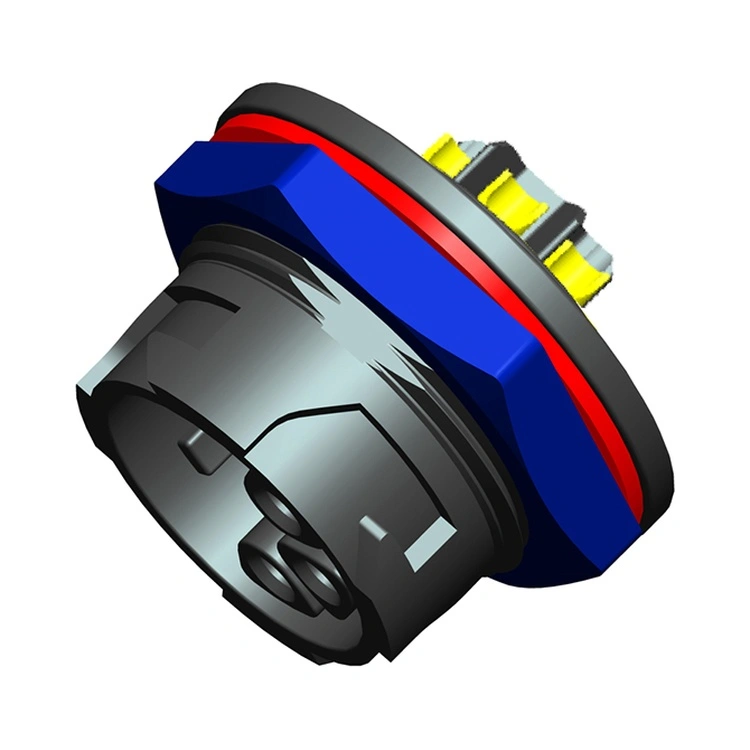

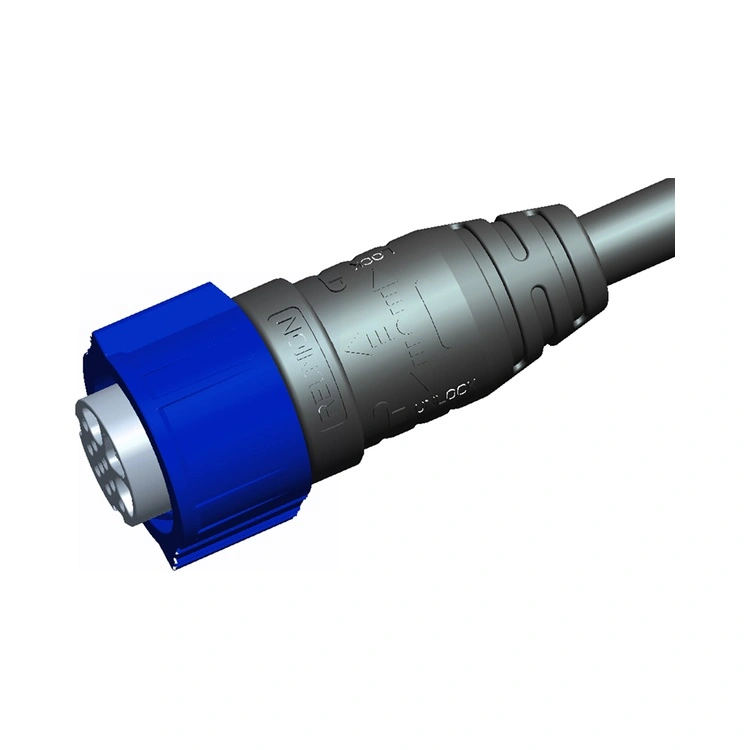

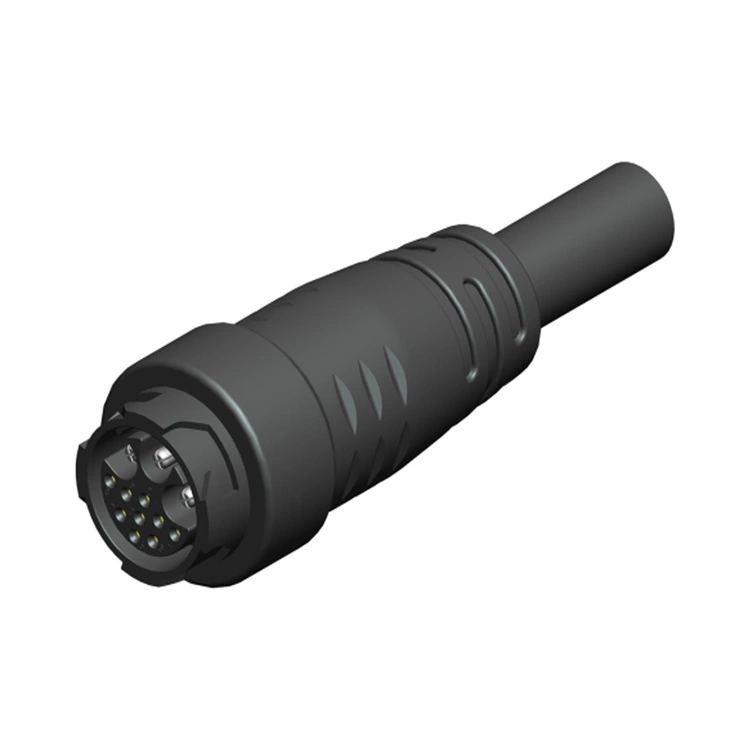

X Serisi Güç ve Sinyal Hibrit Konektörü, Reunion'un güç dağıtımını ve sinyal iletimini yerden tasarruf sağlayan tek bir muhafazada birleştiren yenilikçi ara bağlantı çözümüdür. Bu konnektör, birden fazla bağlantı tipini tek bir arayüze entegre ederek ekipman üreticilerinin panel alanını, kablo sayısını ve kurulum karmaşıklığını azaltmaya yönelik artan talebini karşılar.
Güç kontakları güvenli, düşük dirençli bağlantılar için tasarlanmışken, sinyal kontakları paraziti en aza indirecek şekilde yalıtılmış ve konumlandırılmıştır. Reunion, X serisini hassas işleme ve enjeksiyonlu kalıplamadan otomatik montaj ve %100 elektrik testine kadar dikey olarak entegre bir süreçle üretiyor. Gelişmiş endüstriyel ekipman, pil, enerji, e-bisiklet, LED veya robot teknolojisi tasarlayan mühendisler için bu konektör, kablolamayı basitleştiren ve genel sistem ayak izini azaltan güvenilir, verimli bir çözüm sağlar.
| Özellik | Fayda |
| Tek Konektörde Güç ve Sinyal | Güç dağıtımını (30A'ya kadar) ve sinyal iletimini tek bir arayüzde birleştirir; panel alanını ve kablo sayısını azaltır. |

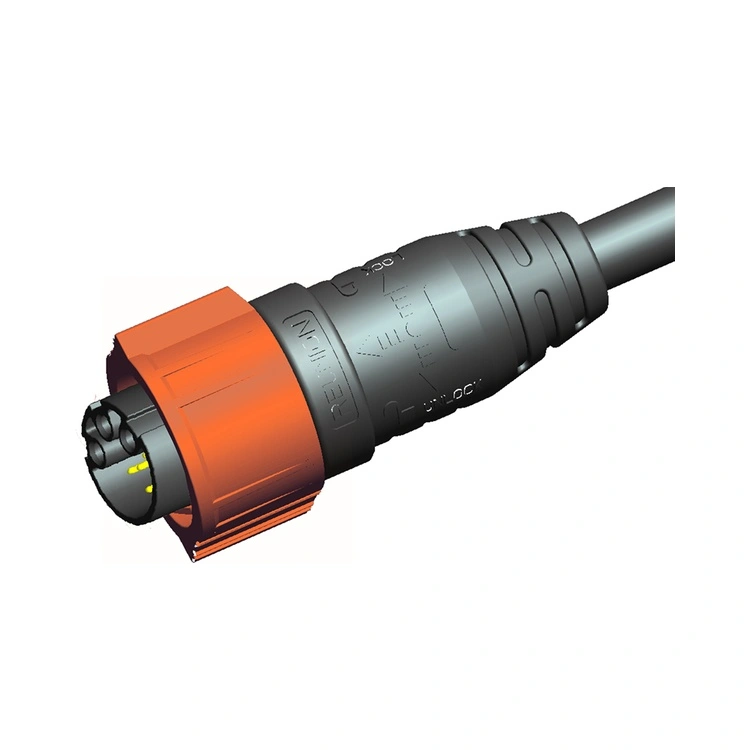

| Hızlı dönüş kilitleme sistemi | Sesli kilit onayı ile hızlı, tek elle birleştirme; kurulum ve bakım süresini azaltır. |
| IP67 Çevresel Sızdırmazlık | Toz geçirmez ve geçici suya dalmaya karşı korumalıdır; endüstriyel ve dış mekan uygulamaları için güvenilirdir. |

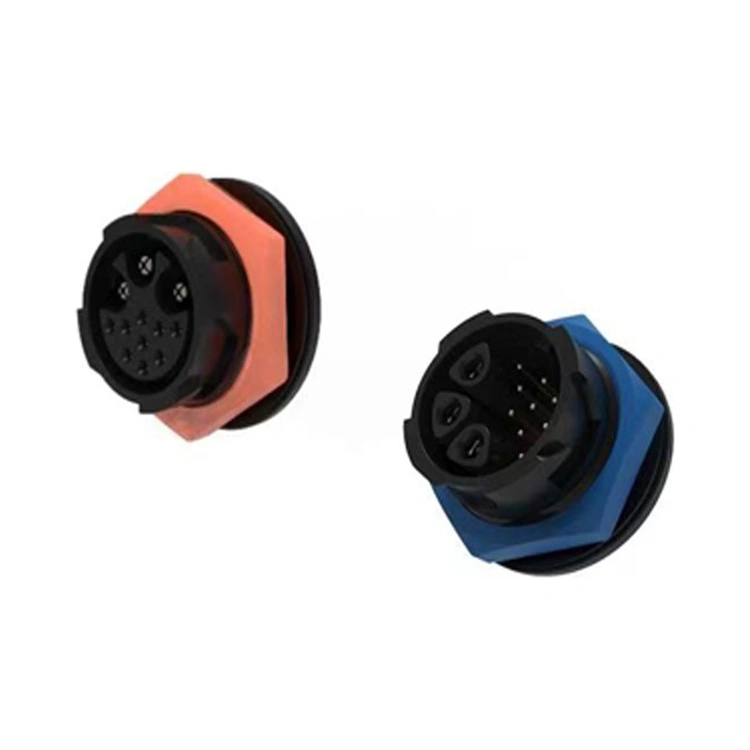

| Çoklu Güç Sinyali Yapılandırmaları | 1X serisi: 2+4 pin 3X serisi:3+9 pin —farklı güç ve sinyal gereksinimlerine uyum sağlar. |
| Plastik gövde | Naylon malzeme—UL94-V0, korozyona dayanıklı, aşınmaya dayanıklı |
| Altın Kaplama Kontaklar | Düşük temas direnci ve korozyon koruması; yüzlerce birleştirme döngüsü boyunca performansı korur. |
| -40°C ila +105°C Çalışma | Geniş sıcaklık aralığı zorlu endüstriyel ve dış mekan koşullarını kapsar. |
| Parametre | Şartname |
| İletişim Yapılandırmaları | 3 güç + 9 sinyal |
| Güç Kontak Akımı | Kontak başına 30A'ya kadar |
| Güç Gerilimi | 300V AC/DC'ye kadar |
| Sinyal Kontak Akımı | Kontak başına 5A'e kadar |
| Sinyal Gerilimi | 30V DC'ye kadar |
| Kontak Direnci | ≤5mΩ |
| Yalıtım Direnci | ≥2000MΩ |
| Dielektrik Dayanım | 1 dakika boyunca 1500V AC |
| Çiftleşme Döngüleri | ≥1.000 kez |
| Çalışma Sıcaklığı | -40°C ~ +105°C |
| Koruma Derecesi | IP67 (birleşik durum) |
| Muhafaza Malzemesi | PA6+GF siyah renk |
| İletişim Malzemesi | C54400 ve C3602 altın kaplama ve nel kaplama |

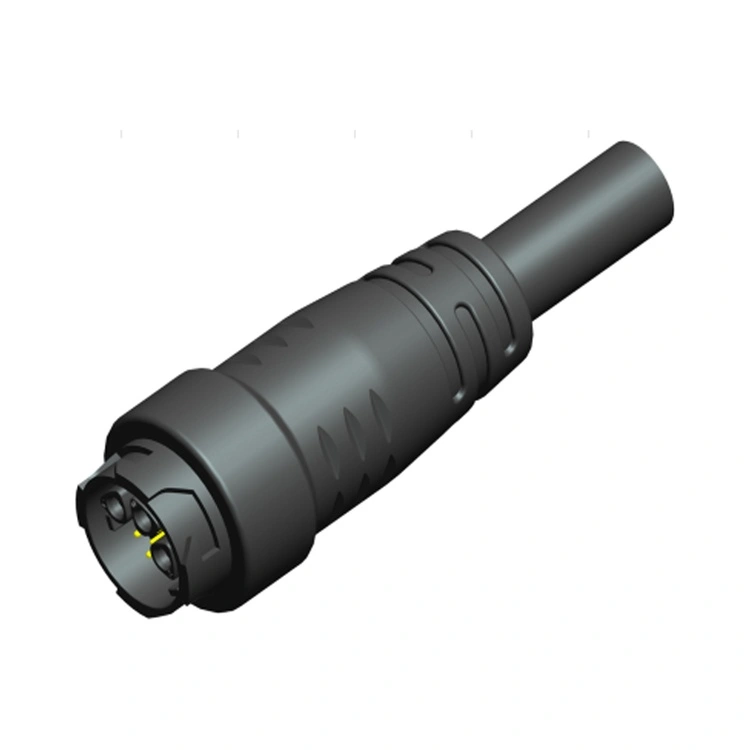

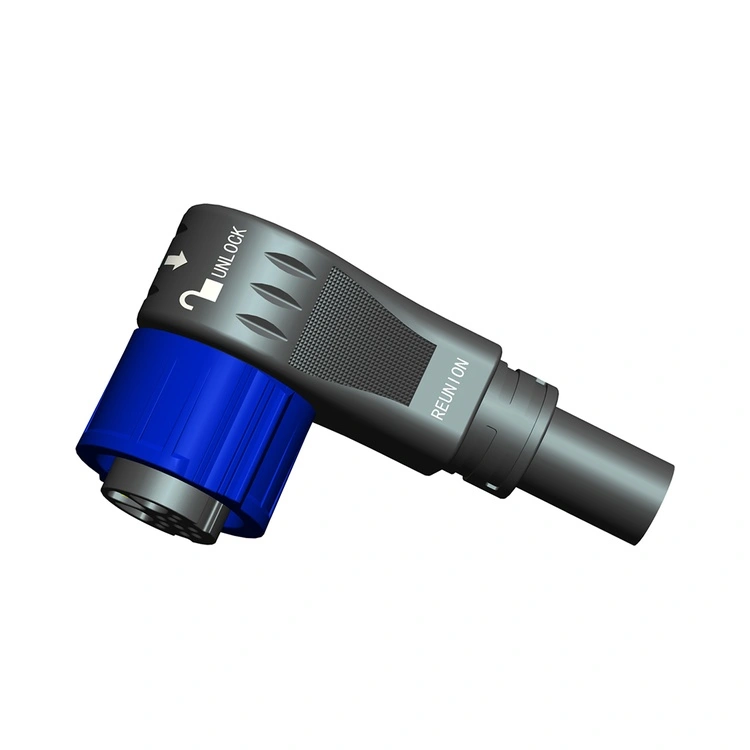

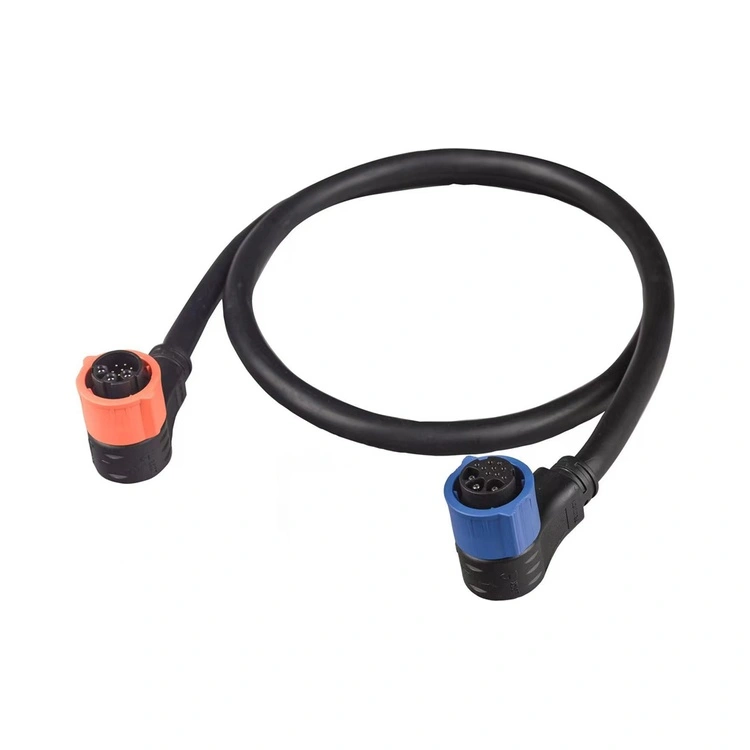

| Kablo Çıkışı | Düz veya dik açılı |
| Bakış açısı | Reunion X Serisi Hibrit | Ayrı Güç + Sinyal Konektörleri | Premium Avrupa Hibrit Konnektör Markaları |
| Panel Alanı | Bir panel kesimi gerekli | İki panel kesimi gerekli | Bir panel kesme |
| Kablo Sayısı | Bir kablo gerekli | İki kablo gerekli | Bir kablo |
| Fiyat | Hacim dostu fiyatlandırma | Daha düşük bileşen maliyeti, daha yüksek kurulum maliyeti | 3-4× daha yüksek |
| Kurulum Süresi | Azaltılmış (bir konektör) | Genişletilmiş (iki konektör) | Azaltılmış |
| IP67 Sızdırmazlık | Standart | Değişken | Standart |
| İletişim Yapılandırmaları | Çoklu seçenekler – kapsamlı | Özelleştirilebilir | Sınırlı aralık |
| Güç Değeri | 30A'ya kadar | Benzer | Benzer |
| %100 Elektrik Testi | Her birim | Örnek tabanlı | Örnek tabanlı |
| İzlenebilirlik | ERP izlenebilir | Değişken | Evet |
| Kurşun zamanı | 12-15 gün | 4-8 hafta | 4-8 hafta |
| Özelleştirme | Düşük MOQ | Değişken | Yüksek Adedi |
Yeniden Birleşme avantajı: Entegre güç sinyali bağlantısına, azaltılmış panel alanı gereksinimlerine ve basitleştirilmiş kablo yönetimine, Avrupa markalarının yüksek maliyeti olmadan, uygun maliyetli fiyatlandırmayla sahip olursunuz.
| Sertifikasyon | Kapsam |
| ISO 9001:2015 | Kalite yönetimi: tasarım, üretim ve satış sonrası hizmet. |
| ISO 14001:2015 | Çevre yönetimi—doğrulanmış atık azaltımı ve sürdürülebilir uygulamalar. |
| ISO 13485:2016 | Tıbbi cihaz kalite yönetimi—teşhis veya izleme ekipmanlarında kullanılan X serisi için geçerlidir. |
| UL Onaylı | Kuzey Amerika pazarları için bileşen düzeyinde güvenlik sertifikası. |
| RoHS | Tehlikeli maddelerin kısıtlanması - AB Yönergesine uygunluk. |
Reunion'un X serisi üretim hattı sıkı proses kontrolleri altında çalışmaktadır. IP67 sızdırmazlık, her üretim partisinde gerçek daldırma testiyle doğrulanır. Her parti için test kayıtları, malzeme sertifikaları ve muayene raporları saklanır.
Birincil avantajıalan ve kablo verimliliği. Hibrit bağlayıcı:
Panel kesiklerini azaltır– Bir konnektör yerine iki veya üç ayrı konnektör.
Kablo sayısını azaltır– Tek kablo düzeneği vs. birden fazla kablo.
Kurulumu basitleştirir– Bir birleştirme işlemi vs. birden fazla işlem.
Potansiyel arıza noktalarını azaltır– Daha az bağlantı, daha az arıza noktası anlamına gelir.
Kablo yönetimini iyileştirir– Tek kablonun yönlendirilmesi ve sabitlenmesi daha kolaydır.
Tıbbi cihazlar, robotik veya kompakt endüstriyel kontroller gibi sınırlı panel alanına sahip ekipmanlar için hibrit konnektör genellikle gereklidir.
Reunion aşağıdaki kurulum uygulamalarını önerir:
çiftleşme– Kilitlenmeyi onaylayan klik sesi duyulana kadar sıkıca bastırın.
O-halka denetimi– Deformasyon, çatlama veya sertleşme görülüyorsa O-halkasını değiştirin.
Kablo bükülme yarıçapı– Asgari düzeyde kalın5× kablo çapı konnektör girişinde.
Oryantasyon– Dış mekan/yıkama kurulumları için kablo çıkışını aşağıya doğru yönlendirin.
