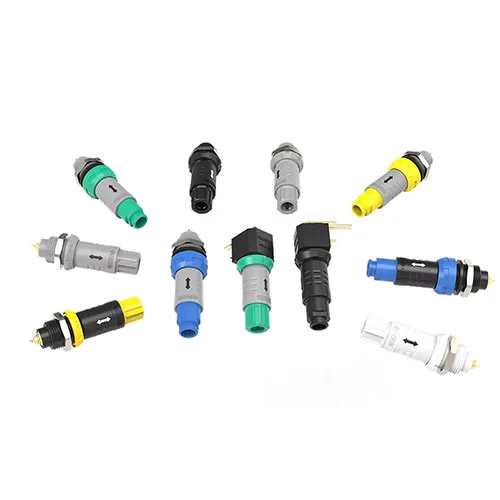

The P Serisi Plastik İtme-Çekme KonnektörüReunion'un Tıbbi ekipman ve Test ve Ölçüm cihazları için özel çözümüdür. P Serisi, yüksek performanslı mühendislik termoplastiklerinden (ABS/PC veya PSU) yapılmış, hassas kalıplanmış bir muhafazaya sahiptir ve mükemmel dielektrik mukavemeti, korozyon direnci ve 1000 grama kadar önemli ölçüde ağırlık azalması sağlar.%60pirinç eşdeğerleriyle karşılaştırıldığında.
İtme-çekme kendinden kilitlemeli mekanizma, plastik muhafazaya tamamen entegre olup, metal versiyonlarla aynı sesli tıklama ve dokunsal geri bildirimi sağlarken topraklama döngüsü risklerini ve elektriksel süreklilik endişelerini ortadan kaldırır.
Kabuk boyutları 1 ve boyutları 2, 2'den 16 pin'e kadar kontak sayılarıyla mevcuttur.P serisilehim, kıvrım ve PCB sonlandırma stillerini destekler. Konektör standart bir çalışma sıcaklığı aralığı sunar-40°C ila +80°Cve IP50/IP65 koruması, hasta güvenliğinin veya operatör izolasyonunun çok önemli olduğu, hastaya bağlı tıbbi cihazlar, taşınabilir cihazlar ve test ekipmanları için uygun olmasını sağlar.
The P Serisihassas elektronik ve tıbbi uygulamaların gereksinimlerini karşılayan elektriksel ve mekanik performans sunar.
| Parametre | Şartname |
| Muhafaza Malzemesi | ABS/PC (standart); PSU (yüksek sıcaklık seçeneği) |
| Kabuk Boyutları | 1P, 2P |
| İletişim Sayısı | 2 ila 16 pin (kabuk boyutuna ve ölçüye bağlı) |
| İletişim Malzemesi | Altın kaplamalı pirinç |
| Kontak Direnci | ≤5mΩ |
| Yalıtım Direnci | ≥10.000MΩ |
| Çiftleşme Döngüleri | >2.000 operasyon |
| Çalışma Sıcaklığı | -40°C ~ +80°C (ABS/PC); -40°C ~ +125°C (PSU seçeneği) |
| Giriş Koruması | IP50/IP65 (standart) |
| Sonlandırma Stilleri | Lehim, kıvrımlı, PCB (düz veya dik açılı) |
TümP Serisi Plastik İtme-Çekme Konnektörüüniteler süreklilik, izolasyon direnci ve dielektrik dayanım açısından %100 test edilmiştir.
BuluşmaP Serisitıbbi cihaz OEM'lerine ve endüstriyel müşterilere mevzuata uygunluk ve tedarik zinciri güveni için ihtiyaç duydukları dokümantasyonu ve izlenebilirliği sağlayan kapsamlı bir kalite çerçevesi ile desteklenmektedir.
| Sertifikasyon | P Serisinin Kapsamı ve Uygunluğu |
| ISO 13485:2016 | Tıbbi cihazlar için kalite yönetimi — hastaya bağlı ekipmanlara özel tasarım kontrollerini, risk yönetimini ve üretim izlenebilirliğini sağlar.(Sertifika No. CN***; IAF CertSearch veri tabanı aracılığıyla doğrulanabilir) |
| ISO 9001:2015 | Kalite yönetim sistemi — tüm sektörlerde tasarım, üretim ve satış sonrası servis. |
| ISO 14001:2015 | Çevre yönetimi — plastik enjeksiyon süreçlerinde doğrulanmış atık azaltımı ve sürdürülebilir malzeme kaynağı. |
| RoHS | Tehlikeli maddelerin kısıtlanması — AB Yönergesine uygunluk. |
Reunion, tıbbi sınıfa özel bir üretim hattına sahiptir.P serisiSağlık hizmeti OEM'lerine hizmet veren konektörler. Bu hat, ayrılmış malzeme taşıma, belgelenmiş süreç doğrulama ve tam parti izlenebilirliği ile ISO 13485 kontrolleri altında çalışır. Düzenleyici denetim ve ürün sorumluluğu gereksinimlerinizi destekler.
Tıbbi Cihazlar— Hasta monitörleri, Dental ekipmanlar, Veri analiz cihazı, Mikrodalga ablasyon cerrahi sistemi, Defibrilatör ve Tek kullanımlık cihazlar.
Test ve Ölçüm— Sayaçlar, Kaynaklar, Analizörler.
BiriP Serisi Plastik İtme-Çekme Konnektörü'nin en önemli avantajı, enjeksiyon kalıplama yoluyla özel tasarımlara uyum sağlama yeteneğidir; işlenmiş metal konektörlerde mevcut olmayan esneklik sunar.
- Muhafaza Rengi— Herhangi bir RAL veya Pantone rengi doğrudan malzemeye kalıplanır — boyama veya ikincil son işlem gerektirmez.
- Kabuk Malzemesi— Daha fazla mekanik dayanıklılık için ABS/PC (standart, uygun maliyetli), PSU (yüksek sıcaklık).
- Kontak Kaplama— Altın (standart), Özelleştirilmiş elektrokaplama kalınlığını destekler.
- Anahtarlama Pozisyonları— Çoklu konum pimi seçenekleri, benzer konektörler arasında karışık yerleştirmeyi önleyebilir.
- Kablo Montajları— Aşırı kalıplamalı veya kalıplamasız özel uzunluk, ölçü ve kaplama (PVC/PUR/silikon).
- Logo/Parça Numarası— Doğrudan muhafazanın içine kalıplanabilir — etiketsiz kalıcı tanımlama.
Reunion, 4.000 m²'lik Shenzhen fabrikasında özel bir enjeksiyon kalıplama tesisi işletmektedir:
- Takım Tasarımı— 3D CAD kullanarak müşterilerle ortak tasarım ve ardından takım yapımı (standart özel takımlar için 4-6 hafta).
- Malzeme Kurutma— Mühendislik plastikleri, kalıplama kusurlarını önlemek için hassas nem seviyelerine kadar kurutulur.
- Enjeksiyon Kalıplama— Otomatik preslerde ±0,02 mm tolerans kontrollü hassas kalıplama.
- Damgalama ve Kaplama ile iletişime geçin— Seçici altın kaplamalı bakır alaşımından yüksek hızlı damgalama.
- İkincil İşlemler— Metal mandal bileşenlerinin ve kontaklarının ultrasonik olarak yerleştirilmesi.
- Toplantı— Temas hizalaması için görsel denetimli yarı otomatik montaj.
- Test— %100 elektriksel doğrulama (süreklilik, yalıtım, dielektrik) artı numune bazlı mekanik dayanıklılık testi.
- Ambalajlama— Anti-statik vakum torbaları; otomatik montaj hatları için tüp veya tepsi paketleme.
The P Serisi Plastik İtme-Çekme Konnektörüseçilen muhafaza malzemesine bağlı olarak aşağıdaki sterilizasyon yöntemleriyle uyumludur:
- Etilen Oksit (EtO)- Uyumlu; standart ABS/PC, bozulma olmadan birden fazla EtO döngüsüne dayanır (50 döngüye kadar test edilmiştir).
- Otoklav (Buhar, 121°C)— PSU seçeneği 100'e kadar otoklav döngüsüyle uyumludur; standart ABS/PC malzemesi maksimum 80°C sıcaklığa dayanabilir, bu nedenle otoklav amaçlı uygulamalar için PSU'yu öneriyoruz.
- Kimyasal Dezenfeksiyon— Kimyasal direnç verilerimize göre yaygın hastane dezenfektanlarıyla (izopropil alkol, klorheksidin, hidrojen peroksit) uyumludur.
Talep üzerine önerilen sterilizasyon protokollerini ve döngü sınırı verilerini sağlıyoruz. Uygulamanız için sterilizasyon kritik ise lütfen teklif aşamasında yöntemi ve beklenen döngü sayısını belirtin.
ikenP SerisiStatik veya düşük titreşimli ortamlarda (örn. tezgah üstü teşhis, hasta izleme kabloları) üstün performans sergilerken, plastik gövdesi metale kıyasla farklı sürünme ve yorulma özellikleri sergiler. aşan uygulamalar için10Grms rastgele titreşim(örneğin, havacılık motor bölmeleri veya ağır hizmet tipi endüstriyel robot teknolojisi), bunun yerine Reunion'un metal Serisini değerlendirmenizi öneririz. Tasarımınız özellikle yüksek titreşimli ortamlarda P Serisi yalıtımını gerektiriyorsa, mühendislik ekibimiz gerilimi azaltmak için kablo çıkışında ek bir epoksi dolgu prosedürü önerebilir; özel bir değerlendirme için lütfen titreşim profilinizle birlikte bizimle iletişime geçin. Bu şeffaf kılavuz, gerçek çalışma koşullarınız için doğru konektörü seçmenizi sağlar.
