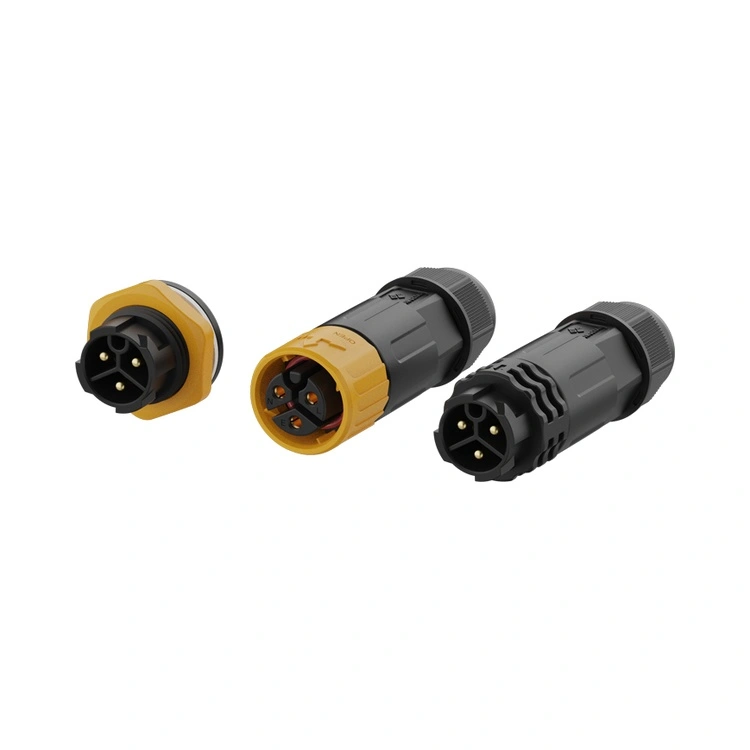

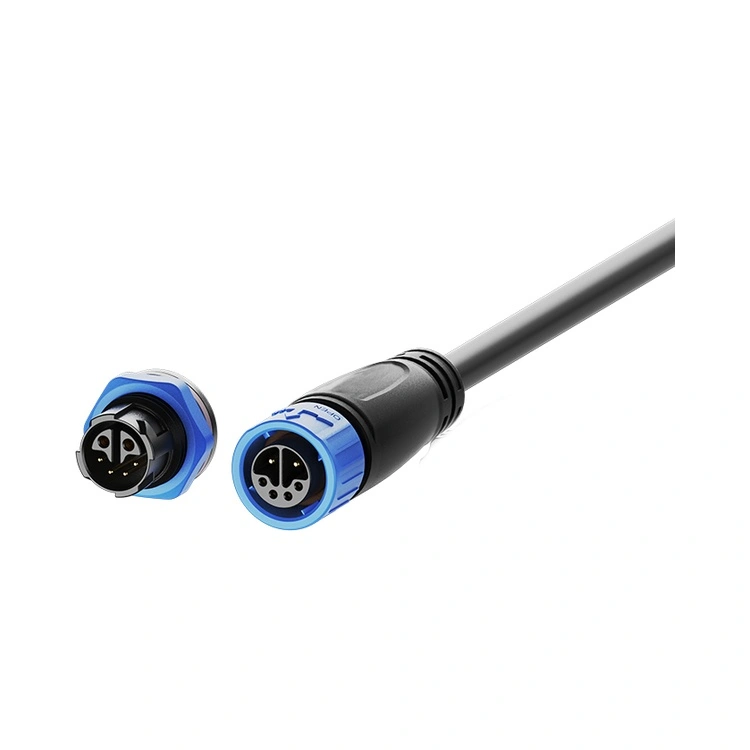

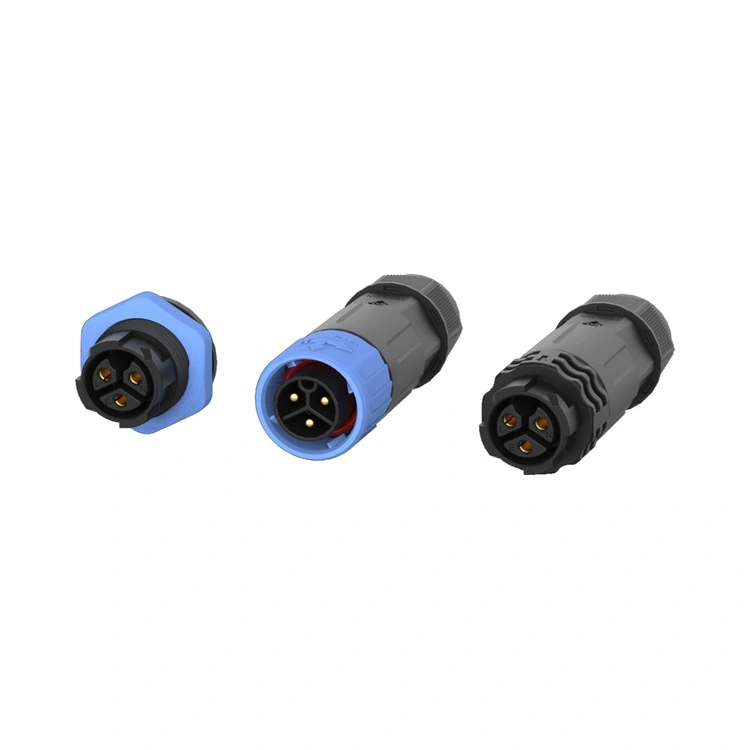

M16 Serisi Su Geçirmez Konektör, Reunion'un orta sınıf endüstriyel ara bağlantısıdır ve kompakt M12 konektörler ile daha büyük M20/M25 güç konektörleri arasındaki boşluğu kapatmak için tasarlanmıştır. IP67/IP68 sızdırmazlık standartlarına göre sertifikalı olan bu dişli dairesel konnektör, sağlam bir 16 mm arayüzü, yıkanma ortamları, dış mekan kurulumları ve orta düzeyde güç gereksinimi olan endüstriyel ekipmanlar için uygun çevre korumayla birleştirir.

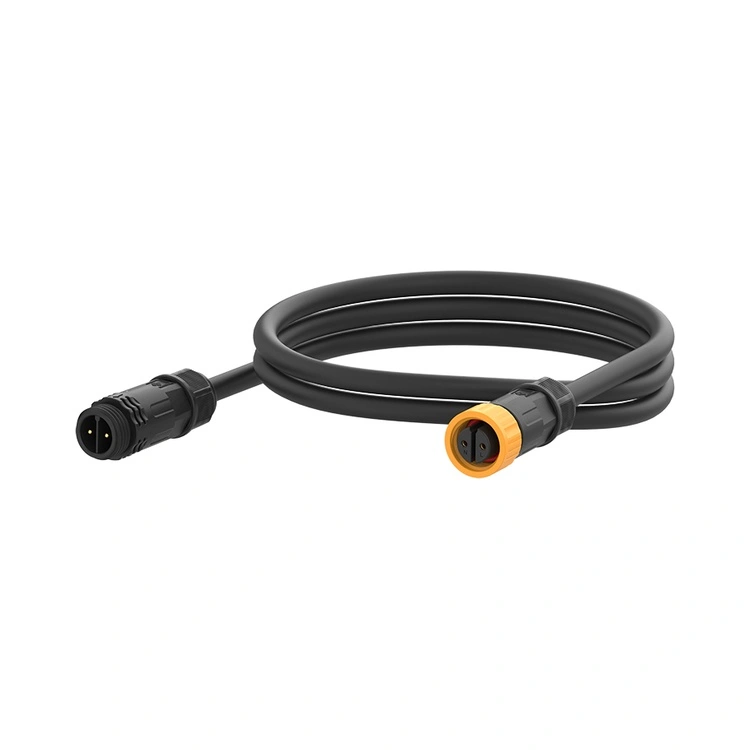

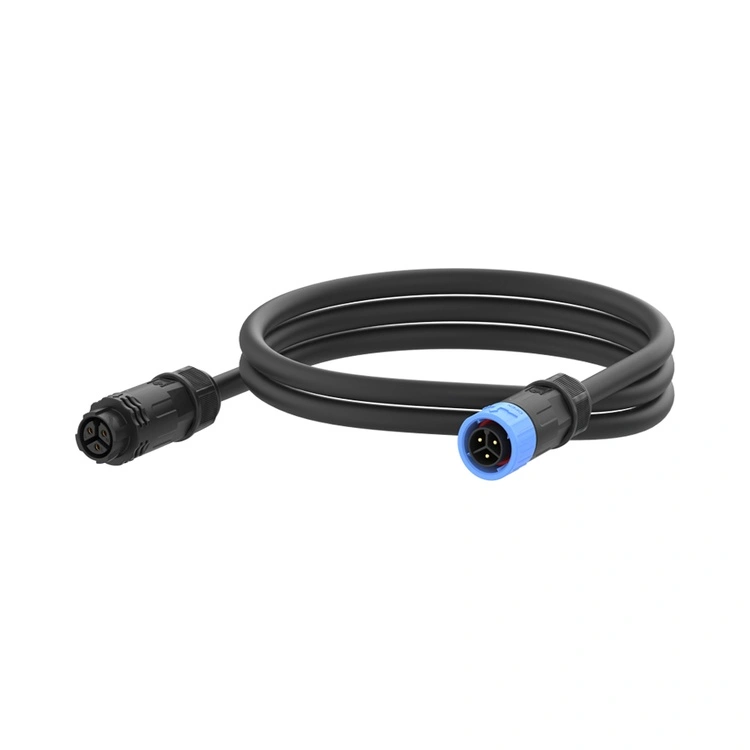

Kontaklar, yüzlerce birleştirme döngüsü boyunca düşük ve sağlam temas direncini koruyan seçici altın kaplamalı pirinçten işlenmiştir. Reunion, M16 serisini hassas işlemeden otomatik montaja ve %100 elektrik testine kadar dikey olarak entegre bir süreçle üretmektedir. Lehimli veya PCB sonlandırmalı panel montajlı ve kablo montajlı versiyonları bulunan M16 serisi, çeşitli ekipman tasarımlarına uyum sağlar. M12'den daha fazla akım kapasitesi sunan ancak yine de kompakt bir form faktörüne sahip bir konnektöre ihtiyaç duyan mühendisler için bu konnektör, güvenilir, yalıtılmış bir ara bağlantı çözümü sağlar.
| Özellik | Fayda |
| IP67/IP68 Çevresel Sızdırmazlık | Toza, geçici suya ve uzun süreli suya dayanıklıdır; yıkama, dış mekan ve denizcilik kurulumları için güvenilirdir. |
| 2 ila 8 Pimli Yapılandırmalar | Basit güç bağlantılarını, çoklu sinyal ve hibrit güç sinyali uygulamalarını destekler. |
| Hibrit 2+4 Pin Seçeneği | Gücü (2 pin, 10A) ve sinyali (4 pin, 3A) tek bir konnektörde birleştirir; kablo sayısını ve panel alanını azaltır. |
| 15A'ya kadar Akım Değerleri | Orta düzeydeki güç yüklerinin üstesinden gelir; motorlar, aktüatörler ve LED aydınlatma için uygundur. |
| Dişli Kilitleme Mekanizması | Titreşime dayanıklı çiftleşme — makine hareketinden ve termal döngüden kaynaklanan gevşemeyi önler. |
| Altın Kaplama Pirinç Kontaklar | Düşük temas direnci (≤3mΩ) ve korozyon koruması; nemli ortamlarda performansı korur. |
| Yüksek Sıcaklık PA66 muhafaza | -40°C ile +105°C arası çalışma—endüstriyel ve aşırı dış ortam sıcaklıklarını kapsar. |
| Parametre | 2 pinli | 3 pimli | 4 pimli | 5 pinli | 6 pinli | 7 pinli | 8 pinli | 2+4 pimli |
| Gerilim Değeri | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Mevcut Derecelendirme | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Tel Bölümü | 0,75-1,5mm² | 0,75-1,5mm² | 0,5-1,0mm² | 0,5-1,0mm² | 0,25-0,5mm² | 0,25-0,5mm² | 0,25-0,5mm² | 1,5/0,5mm² |
Çalışma Sıcaklığı: -40°C ~ +105°C
Koruma Derecesi: IP67 / IP68 (eşleştirilmiş)
Muhafaza Malzemesi: Yüksek sıcaklığa dayanıklı termoplastik
Temas Malzemesi: Altın kaplama bakır alaşımı
Temas Direnci: ≤3mΩ
Çiftleşme Döngüleri: ≥500
Yanıcılık Derecesi: UL 94 V-0
Tüm malzemeler RoHS uyumludur
| Bakış açısı | Reunion M16 Serisi | Premium Avrupa M16 Markaları | Düşük Maliyetli Markasız M16 |
| Fiyat | Hacim dostu fiyatlandırma | 3-4× daha yüksek | Daha ucuz peşin |
| Sızdırmazlık Derecesi | IP67/IP68 – standart | IP67 tipik | Doğrulanmamış iddialar |
| Mevcut Derecelendirme | 15A'e kadar | 15A'e kadar tipik | Değişken |
| Sabitleme Seçenekleri | 2~8 pin artı hibrit 2+4 pin | Sınırlı aralık | Eksik seçim |
| %100 Elektrik Testi | Her birim | Örnek tabanlı | Rastgele veya hiçbiri |
| İzlenebilirlik | Reçineden bitmiş konnektöre kadar izlenebilir ERP | Evet | Hiçbiri |
| Kurşun zamanı | 10-17 gün | 4-8 hafta | tahmin edilemez |
| Özelleştirme Adedi | Düşük (100 adet) | Yüksek (500+) | teklif edilmedi |
| Teknik Destek | 10 kişilik mühendislik ekibinden 24 saat yanıt | İyi ama daha yavaş | Sınırlı |
| ISO Sertifikaları | 9001, 14001, 13485 | Genellikle 9001 | Tipik olarak hiçbiri |
| Sertifikasyon | Kapsam |
| ISO 9001:2015 | Kalite yönetimi: tasarım, üretim ve satış sonrası hizmet. |
| ISO 14001:2015 | Çevre yönetimi—doğrulanmış atık azaltımı ve sürdürülebilir uygulamalar. |
| ISO 13485:2016 | Tıbbi cihaz kalite yönetimi—teşhis veya izleme ekipmanlarında kullanılan M16 için geçerlidir. |
| UL Onaylı | Kuzey Amerika pazarları için bileşen düzeyinde güvenlik sertifikası. |
| RoHS | Tehlikeli maddelerin kısıtlanması - AB Yönergesine uygunluk. |
Reunion'un M16 üretim hattı sıkı proses kontrolleri altında çalışmaktadır. IP67/IP68 sızdırmazlık, her üretim partisinde gerçek daldırma testiyle doğrulanır. Test kayıtları, malzeme sertifikaları ve denetim raporları her parti için saklanarak kalite denetimlerinizi ve müşteri belgelendirme gereksinimlerinizi destekler.
2+4 hibrit yapılandırma, iki güç kontağını (10A, 250V olarak derecelendirilmiş) ve dört sinyal kontağını (3A, 50V olarak derecelendirilmiş) tek bir konektör muhafazasında birleştirir. Bu tasarım önemli avantajlar sunar:
Kablo sayısını azaltır - Ayrı güç ve sinyal kabloları kullanmak yerine, tek bir kablo her ikisini de taşır.
Panel alanından tasarruf sağlar – Bir panel kesimi iki panelin yerini alır.
Kurulumu basitleştirir – Montaj ilişkisi kurulacak iki konnektör yerine bir konnektör.
Tipik uygulamalar arasında motor sürücüleri (güç + kodlayıcı geri bildirimi), LED armatürler (güç + DALI kontrolü) ve hem güç hem de veri gerektiren endüstriyel sensörler bulunur. Cihazınızın güç için >4A'e ihtiyacı varsa ve aynı zamanda düşük voltajlı sinyaller de taşıyorsa, 2+4 hibrit genellikle en verimli çözümdür.
Her iki derecelendirme de aynı konnektör tasarımında mevcuttur ancak pratik fark şudur:
IP67 - Geçici suya dalmaya karşı korumalı (30 dakika boyunca 1 m). Çoğu dış mekan ve yıkama uygulaması için uygundur.
IP68 – Sürekli suya dalmaya karşı korumalıdır (derinlik ve süre müşteri tarafından belirlenir). Denizcilik, su altı sensörleri ve su baskını tehlikesi olan kurulumlar için uygundur.
Reunion'un standart M16'sı IP67 derecelidir. IP68 için geliştirilmiş O-halka malzemeleri ve isteğe bağlı üst kalıplama kullanıyoruz. Beklenen daldırma derinliğinizi ve sürenizi belirtin (ör. "IP68, 2m, 24 saat") ve mühendislik ekibimiz uygunluğu onaylayacaktır.
IP67 korumasını sağlamak ve sürdürmek için Reunion şunları önerir:
Çiftleşme torku – O-halkası panel yüzeyine temas edinceye kadar bağlantı somununu elle sıkın, ardından bir tork anahtarı kullanarak 0,6-0,8 Nm'lik ek tork uygulayın. 1,0Nm'yi aşmayın.
O-halka denetimi – Deformasyon, çatlama veya sertleşme görülüyorsa O-halkayı değiştirin.
Değiştirme programı – Günlük yıkama uygulamaları için yıllık; Standart endüstriyel ortamlar için her 2-3 yılda bir.
Kablo bükülme yarıçapı – Konektör girişinde minimum 5x kablo çapını koruyun.
Yönlendirme – Dış mekan/yıkama uygulamaları için kablo çıkışını aşağı doğru yönlendirin.
