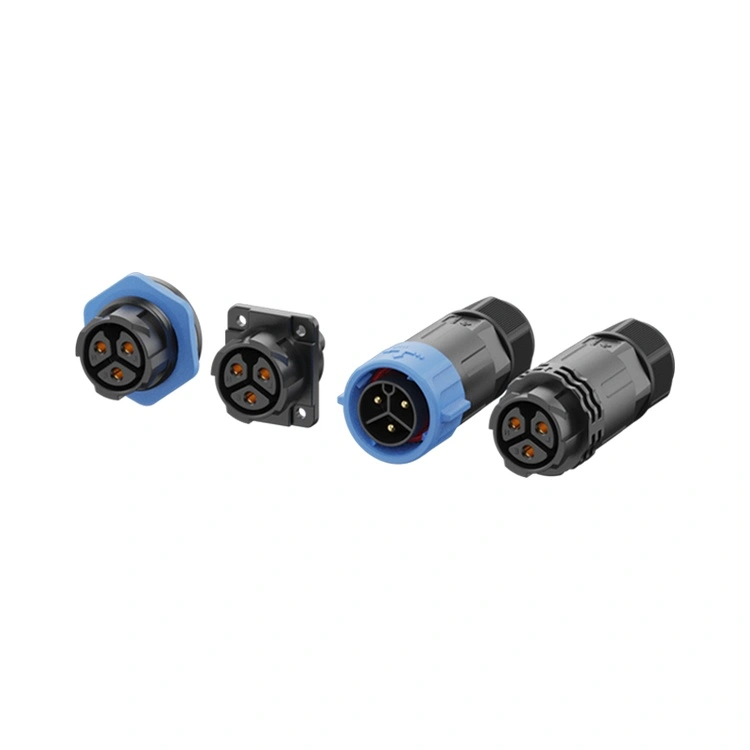

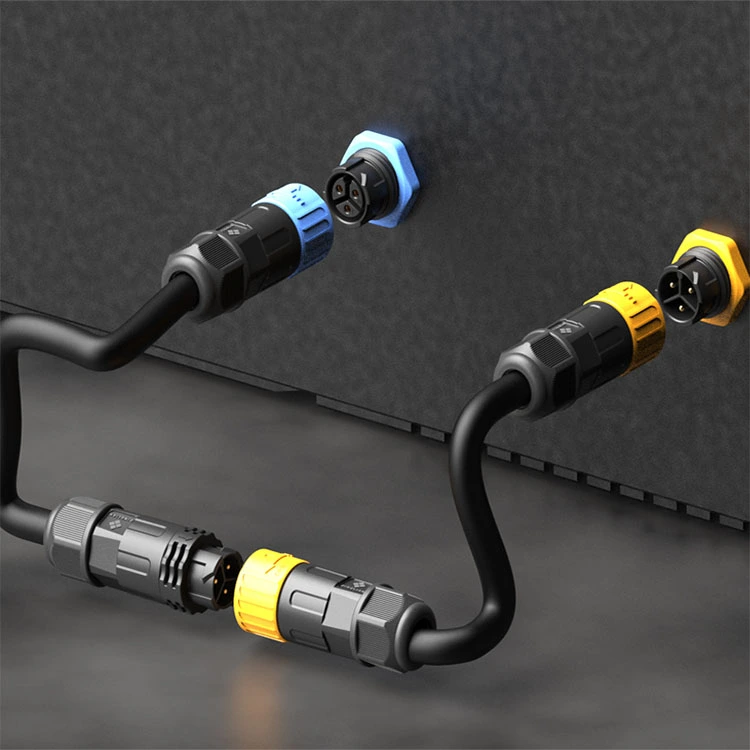

M25 Serisi Su Geçirmez Konektör, Reunion'un M serisi ailesi içindeki en yüksek kapasiteli endüstriyel ara bağlantısıdır ve önemli miktarda güç dağıtımının çevre korumasıyla bir arada bulunması gereken uygulamalar için tasarlanmıştır. Bu dişli dairesel konnektör, sağlam 25 mm'lik bir arayüzü IP67/IP68 sınıfı sızdırmazlıkla birleştirerek onu nem, toz ve titreşimin sürekli sorun teşkil ettiği ağır hizmet ekipmanları, motor bağlantıları, güç dağıtım sistemleri, EV şarj altyapısı ve yenilenebilir enerji kurulumları için uygun hale getirir.

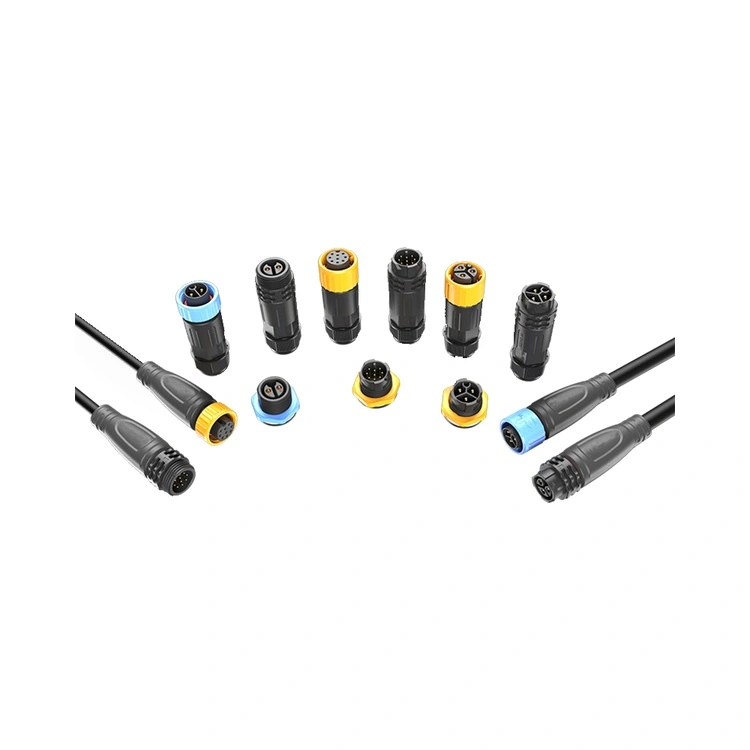

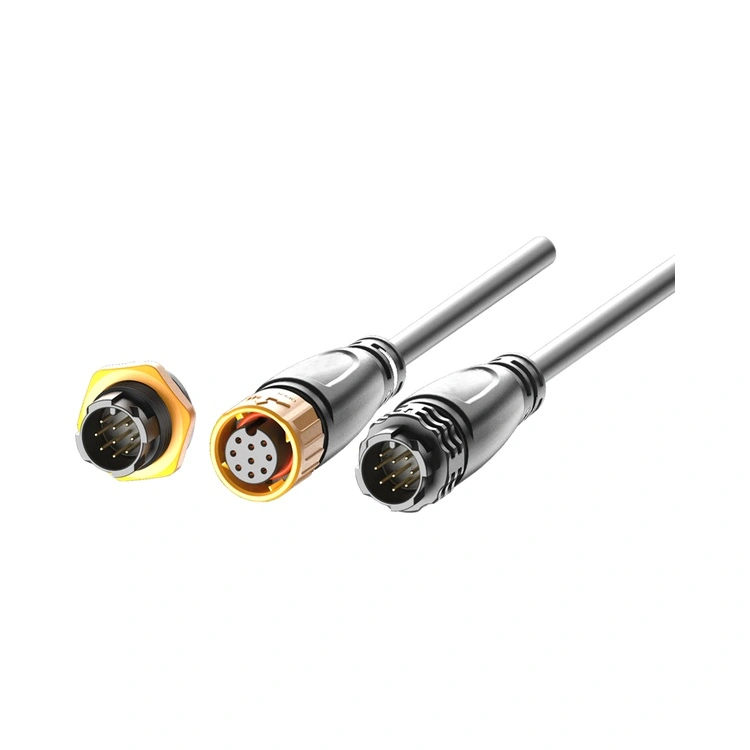

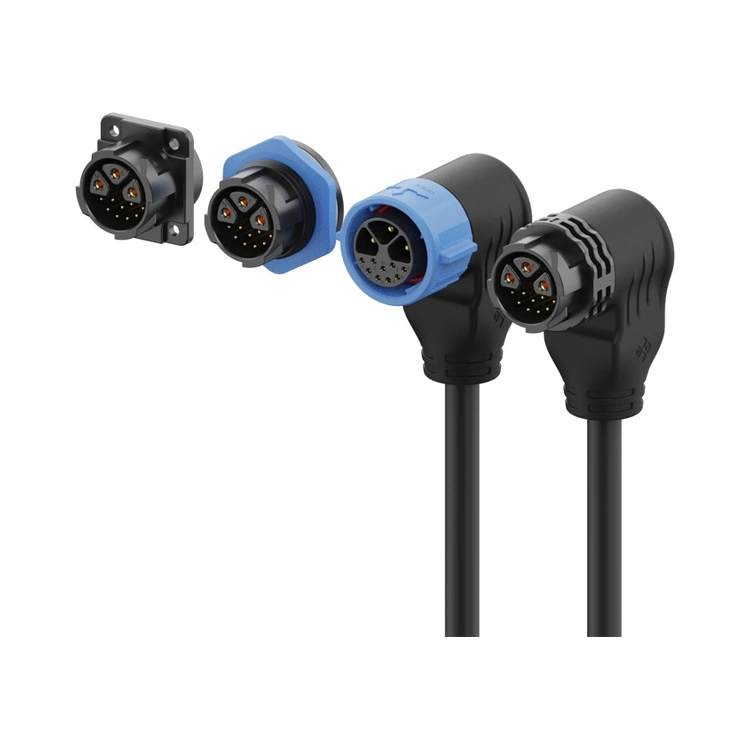

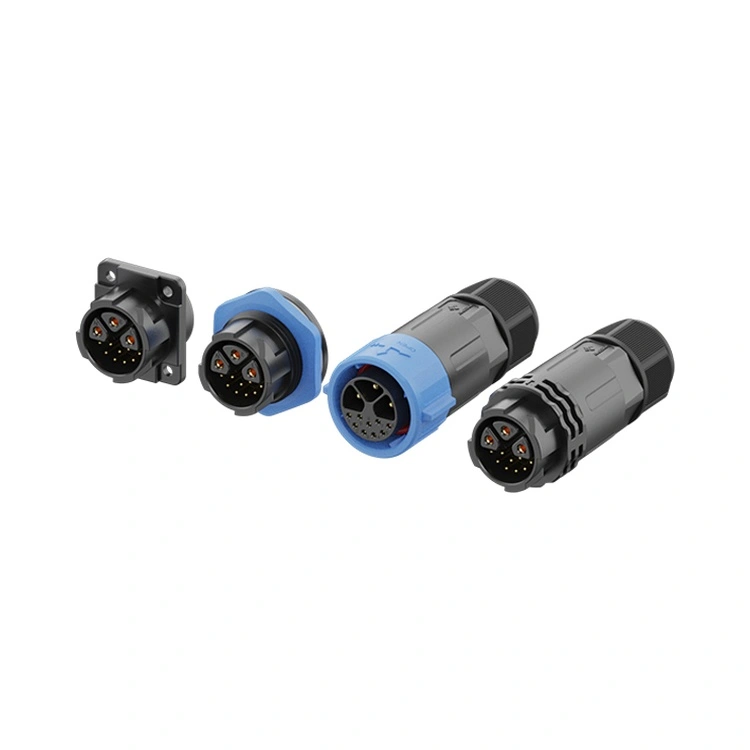

Yüksek akım güç kontaklarını düşük voltaj sinyal kontaklarıyla tek bir muhafazada birleştiren 5, 3+9 pinli hibrit güç sinyali varyantları da dahil olmak üzere 2 ila 12 pinli konfigürasyonlarda mevcut olan M25 serisi, çok çeşitli yüksek güç uygulamalarını destekler.
Kontaklar, yüzlerce birleştirme döngüsü boyunca düşük ve istikrarlı temas direncini koruyan seçici altın kaplamalı pirinçten işlenmiştir. Desteklenebilecek maksimum akım kontak başına 30A'dır.
Reunion, M25 serisini hassas işlemeden otomatik montaja ve %100 elektrik testine kadar dikey olarak entegre bir süreçle üretmektedir. Lehimli panel montajlı ve kablo montajlı versiyonları mevcuttur.
| Özellik | Fayda |
| 30A'e kadar Akım Değerleri | M serisindeki en yüksek güç yüklerini taşır; ağır motorlar, EV şarj cihazları ve endüstriyel güç dağıtımı için uygundur. |
| IP67 su geçirmez | Toza, geçici suya ve uzun süreli suya dayanıklıdır; dış mekan ve yıkanan ortamlar için güvenilirdir. |
| Hibrit 3+2, 3+5 ,3+9Pin Seçenekleri | Yüksek akım güç pinlerini (20A'ya kadar) düşük voltajlı sinyal pinleriyle tek bir konnektörde birleştirir; kablo sayısını ve panel alanını azaltır. |
| Dişli Kilitleme Mekanizması | Titreşime dayanıklı çiftleşme, ağır makine hareketinden ve termal döngüden kaynaklanan gevşemeyi önler. |
| Altın Kaplama Pirinç Kontaklar | Düşük temas direnci (≤3mΩ) ve korozyon koruması; nemli ve dış ortamlarda performansı korur. |
| Yüksek Sıcaklık Termoplastik İzolatör | -40°C ile +105°C arası çalışma—aşırı endüstriyel ve dış ortam sıcaklık koşullarını kapsar. |
| Tamamen Plastik Muhafaza | Yüksek sıcaklığa dayanıklı termoplastik malzemeler-Zorlu ortamlar için uygundur |
| Çoklu Sonlandırma Seçenekleri | Lehim, daldırma lehim—farklı montaj yöntemlerine uyum sağlar. |
| Parametre | 2 pinli | 3 pimli | 4 pimli | 5 pinli | 6 pinli | 3+2 pimli | 3+5 pimli | 3+9 pimli |
| Gerilim Değeri | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Mevcut Derecelendirme | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Tel Bölümü | 0,75-4,0mm² | 0,75-4,0mm² | 0,5-2,5mm² | 0,5-2,5mm² | 0,25-1,5mm² | 0,25-2,5mm² | 0,25-2,5mm² | 0,25-2,5mm² |
Çalışma Sıcaklığı:-40°C ~ +105°C
Koruma Derecesi:IP65 / IP67 / IP68 (birleşik durum)
Muhafaza Malzemesi:Yüksek sıcaklık termoplastik
İletişim Malzemesi:Altın kaplama pirinç
Temas Direnci:≤3mΩ
Çiftleşme Döngüleri:≥500
Yanıcılık Derecesi:UL 94 V-0
Tüm malzemeler RoHS uyumludur
| Bakış açısı | Reunion M25 Serisi | Premium Avrupa M25 Markaları | Düşük Maliyetli Markasız M25 |
| Fiyat | Hacim dostu fiyatlandırma | 3-4× daha yüksek | Daha ucuz peşin |
| Mevcut Derecelendirme | 30A'ya kadar | 25A'ya kadar tipik | Değişken, genellikle abartılıyor |
| Hibrit Seçenekler | 3+2, 3+5,3+9 – standart | Sınırlı | teklif edilmedi |
| IP67 Doğrulaması | Toplu daldırma testi yapıldı | Toplu olarak test edilmiştir | Doğrulanmadı |
| %100 Elektrik Testi | Her birim | Örnek tabanlı | Rastgele veya hiçbiri |
| Altın Kaplama | standart | ≥0,2-0,4μm | İnce veya hiçbiri |
| İzlenebilirlik | Reçineden bitmiş konnektöre kadar izlenebilir ERP | Evet | Hiçbiri |
| Kurşun zamanı | 12-15 gün | 4-8 hafta | tahmin edilemez |
| Özelleştirme Adedi | Düşük (100 adet) | Yüksek (500+) | teklif edilmedi |
| Teknik Destek | 10 kişilik mühendislik ekibinden 24 saat yanıt | İyi ama daha yavaş | Sınırlı |
| ISO Sertifikaları | 9001, 14001, 13485 | Genellikle 9001 | Tipik olarak hiçbiri |
Yeniden Birleşme avantajı: Belgelenmiş IP67 koruma, hibrit güç sinyali yapılandırmaları ve 30A'ya kadar akım değerlerine sahip olursunuz; bunların tümünü Avrupa markalarının yüksek maliyeti olmadan, uygun maliyetli fiyatlandırmayla elde edersiniz.
| Sertifikasyon | Kapsam |
| ISO 9001:2015 | Kalite yönetimi: tasarım, üretim ve satış sonrası hizmet. |
| ISO 14001:2015 | Çevre yönetimi—doğrulanmış atık azaltımı ve sürdürülebilir uygulamalar. |
| ISO 13485:2016 | Tıbbi cihaz kalite yönetimi—teşhis veya izleme ekipmanlarında kullanılan M25 için geçerlidir. |
| UL Onaylı | Kuzey Amerika pazarları için bileşen düzeyinde güvenlik sertifikası. |
| RoHS | Tehlikeli maddelerin kısıtlanması - AB Yönergesine uygunluk. |
| Düşünce | M20 | M25 |
| Maksimum Akım | 20A | 30A |
| Mekanik Sağlamlık | Standart | Daha sağlam; daha büyük kabuk, daha kalın duvarlar |
| Kablo Kapasitesi | 2,0 mm²'ye kadar | 4,0 mm²'ye kadar |
| Panel Alanı | Daha kompakt | Daha büyük kesme gerektirir |
| Hibrit Seçenekler | HAYIR | 3+2, 3+5,3+9 |
Aşağıdaki durumlarda M25'i seçin:
Ağır hizmet uygulamaları için maksimum mekanik dayanıklılığa ihtiyacınız vardır.
Uygulamanız daha büyük kablolar veya daha yüksek mekanik stres içeriyor.
Eldivenli ellerle kolay tutuş için en büyük kabuğa ihtiyacınız vardır.
Panel alanınız daha büyük 25 mm'lik kesime izin verir.
Şu durumlarda M20'yi seçin: panel alanı sınırlıdır veya uygulama ek mekanik sağlamlık gerektirmez.
Evet — M25 serisi, özellikle aşağıdakiler için EV şarj altyapısı için çok uygundur:
AC şarj istasyonları.
Yerleşik şarj cihazları (orta DC akımları).
Pil yönetim sistemi arayüzleri (güç + sinyal).
M25'in 30A akım değeri, IP67 koruması ve hibrit güç sinyali yapılandırmaları, onu birçok EV şarj uygulaması için pratik bir seçim haline getiriyor. DC hızlı şarj (100A+) için, yüksek akım DC uygulamaları için özel olarak tasarlanmış daha büyük endüstriyel konektörleri öneririz.
IP67 korumasını sağlamak ve sürdürmek için Reunion şunları önerir:
Çiftleşme torku – O-halkası panel yüzeyine temas edinceye kadar bağlantı somununu elle sıkın, ardından bir tork anahtarı kullanarak 1,2-1,5 Nm ek tork uygulayın. 1,8Nm'yi aşmayın.
O-halka denetimi – Deformasyon, çatlama veya sertleşme görülüyorsa O-halkasını değiştirin.
Değiştirme programı – Zorlu uygulamalar için (günlük yıkama, dış mekana maruz kalma), O-halkaları yıllık olarak değiştirin. Standart endüstriyel ortamlar için 2-3 yılda bir.
Kablo bükülme yarıçapı– Konektör girişinde minimum 5× kablo çapını koruyun.
Kablo yönü– Dış mekan/yıkama uygulamaları için, conta arayüzünün yakınında sıvı birikmesini önlemek için kablo çıkışını aşağı doğru yönlendirin.
