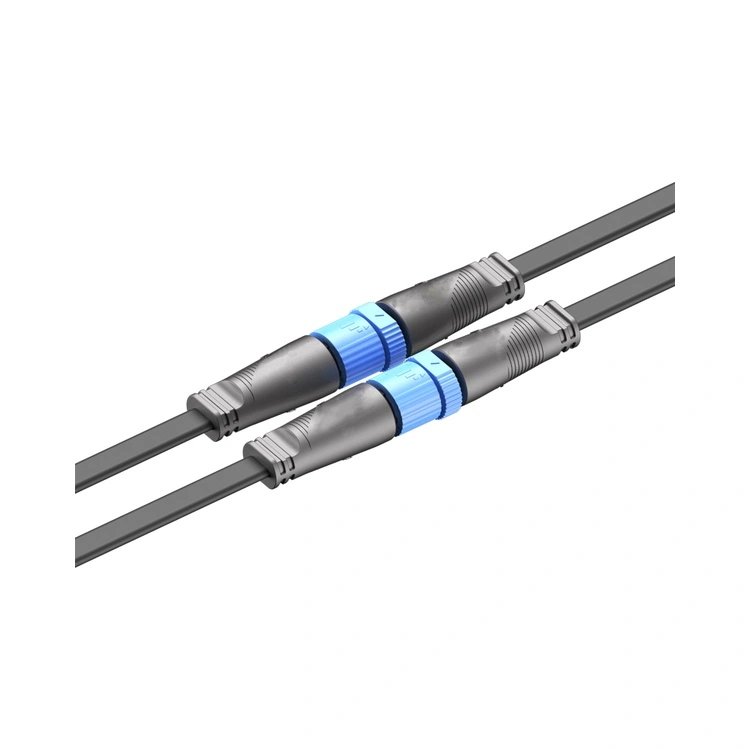

The M15 serisi su geçirmez konnektör yalnızca dişli dairesel bir arayüz değildir; Alan kısıtlamalarının aşırı hava koşullarına maruz kaldığı durumlarda yüksek güçlü LED sistemleri için Reunion'un özel güvenlik bariyeridir. Standart M12 seçenekleri düşük akım sinyallerini yönetirken, bu 15 mm'lik platform, pin başına 10 A'ya kadar taşıyan 16–20 AWG iletkenleri barındırır; bu, mimari ve altyapı projelerinde modern 500 W+ LED motorların çalıştırılması için kritik öneme sahiptir.

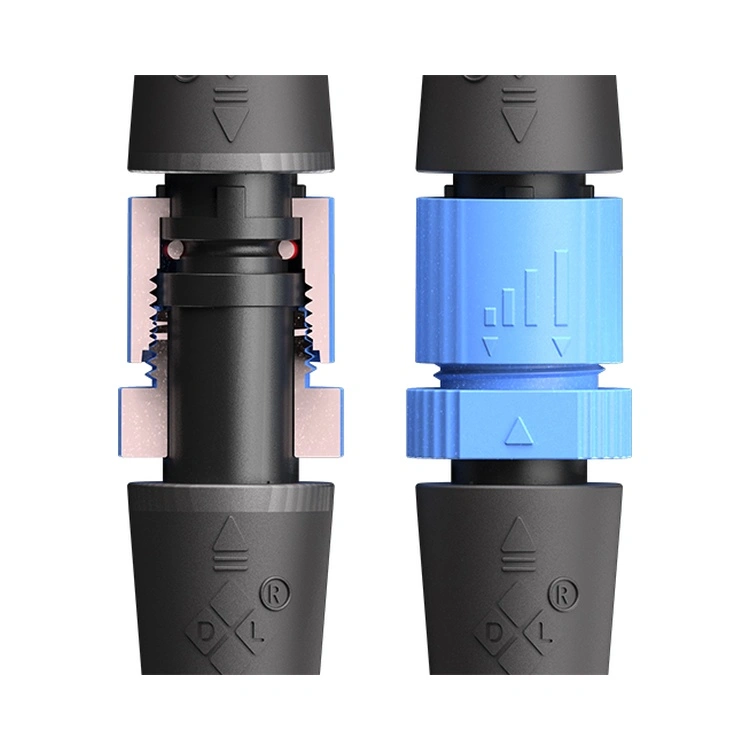

Benzersiz mühendislik farklılaştırıcısı: Tip tasarımlı muhafaza entegredirçok çekirdekli dahili bölümler— aynı kabuk içindeki güç ve sinyal hatlarını ayıran fiziksel bariyerler. Gerçek dünya kurulumlarında (örneğin, 7/24 çalışan tünel aydınlatması), bu bölme, bireysel kablo yalıtımının titreşime karşı aşınması durumunda, genel dairesel konnektörler tarafından sıklıkla gözden kaçırılan bir arıza modu olan yıkıcı kısa devreleri önler.

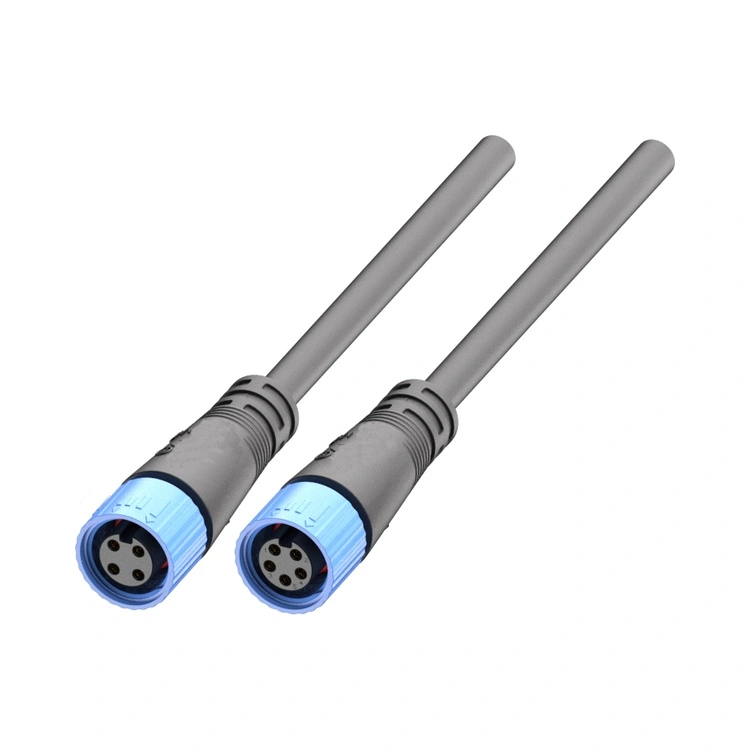

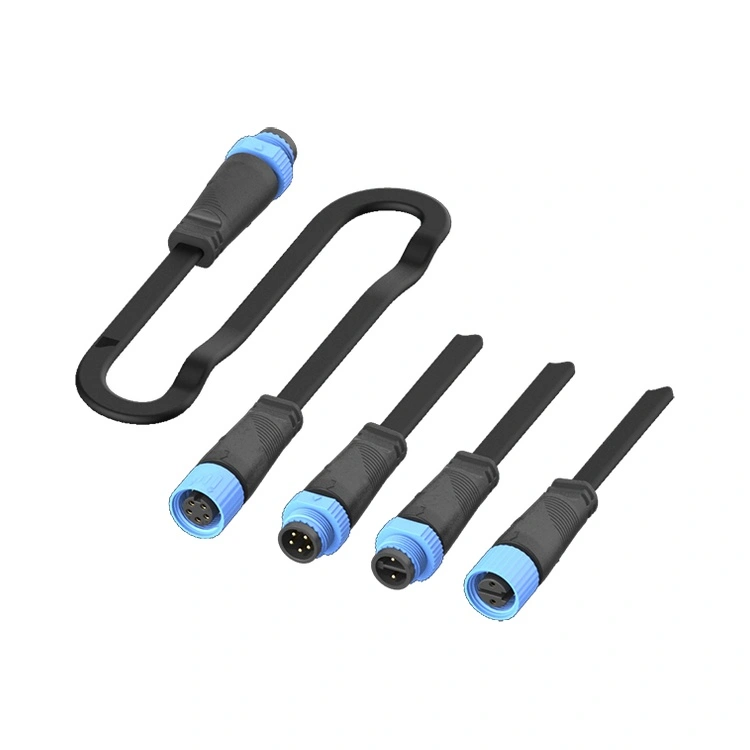

Reunion bu seriyi dikey olarak entegre bir süreçle üretiyor: hassas PA66 enjeksiyonlu kalıplama, bakır alaşımlı kontaklar üzerinde otomatik altın kaplama ve parti başına %100 elektrik testi. 2-, 3-, 4- ve 5 pinli düzenlerde mevcut olan M15 serisi su geçirmez konnektör Rüzgarın neden olduğu rezonans ve günlük termal döngü altında tork bütünlüğünü koruyan dişli kilitleme somunu ile hem sabit akım hem de sabit voltajlı LED sürücülerini destekler.
| Özellik | Projeniz için Tasarlanmış Fayda |
| IP67/IP68 Uyumlu Sızdırmazlık | Geçici su baskınlarına (IP67) ve 1,5 m'ye kadar sürekli suya (IP68) dayanıklıdır; parti düzeyinde su girişi testleri ile doğrulanmıştır |
| Kompakt 15mm Tip Tasarım | Her milimetrenin önemli olduğu ince LED armatürlere ve direğe monte ekranlara uyar; Armatürlerdeki rüzgar yükünü azaltır. |
| Çok Çekirdekli Dahili Bölümler | Önce güvenlik: Güç devreleri arasındaki fiziksel ayırma (250V/10A), izolasyon sızıntısından kaynaklanan ark oluşumunu önler |
| PA66 Muhafaza | Kıyı veya kimyasal açıdan agresif ortamlarda metal muhafazalardan daha uzun süre dayanır. |
| Altın Kaplama Kontaklar | 500'den fazla birleştirme döngüsü boyunca ≤3mΩ temas direncini korur |
| Çekirdekler | 2,3,4,5Pin isteğe bağlı |
| Parametre | 2 pinli | 3 pimli | 4 pimli | 5 pinli |
| Gerilim Değeri | 250V | 250V | 125V | 125V |
| Akım Değeri (pin başına) | 10A | 10A | 10A | 10A |
| Tel Aralığı | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| Dielektrik Dayanım Gerilimi | 1500VAC | 1500VAC | 1000V AC | 1000V AC |
| Yalıtım Direnci | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Çalışma Sıcaklığı:-40°C ~ +105°C
Koruma:IP67 / IP68 (birlikte verilen O-ring ile eşleştirilmiş durumda doğrulanmıştır)
Konut:PA66

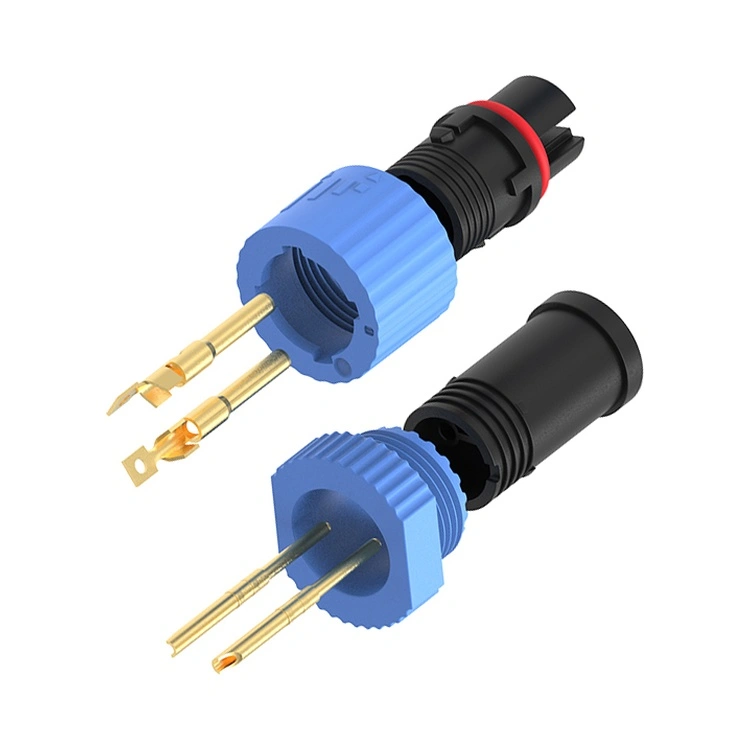

Temas etmek:Altın kaplama bakır alaşımı
Temas Direnci:≤3mΩ
Çiftleşme Dayanıklılığı:≥500 kez
Yanıcılık:UL 94 V-0
Uyumluluk:RoHS, REACH
| Bakış açısı | Reunion M15 Serisi | Premium AB/ABD Markaları | Düşük Maliyetli Alternatifler |
| Birim Fiyatı | Hacim açısından rekabetçi (kademeli fiyatlandırma isteyin) | 2–3 kat daha yüksek | Başlangıçta daha ucuz, ancak gizli başarısızlık maliyetleri |
| Dahili Güvenlik Bölmeleri | Evet – tüm pinlerde standart | Nadiren teklif edilir | Her zaman yok |
| Muhafaza Malzemesi | PA66 | PA veya çinko alaşımı | Geri dönüştürülmüş/bilinmeyen kalite – 2 yıl içinde kırılgan hale gelir |
| Kontak Kaplama | Altın kaplama | Altın veya gümüş (0,1–0,2μm) | Kalay veya kaplama yok |
| Sıcaklık Aralığı | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| İzlenebilirlik | Reçine partisinden son montaja kadar ERP kodlu | Evet | Hiçbiri |
| Kurşun zamanı | 12–15 gün | 6-8 hafta | Tahmin edilemez (30-60 gün) |
| Özelleştirme Adedi | 100 adet (kablo düzenekleri için) | 500+ adet | teklif edilmedi |
| Mühendislik Desteği | 24 saat yanıt, 10 şirket içi mühendis | Kademeli destek nedeniyle daha yavaş | Teknik destek yok |
Reunion'un üretim tesisi (ISO 9001, 14001 ve 13485 sertifikalı) sıkı istatistiksel süreç kontrolü altında çalışmaktadır. Her üretim partisi M15 serisi su geçirmez konnektör şunları içerir:
Hammadde
Proses içi enjeksiyon kalıplama kayıtları (basınç, sıcaklık, çevrim süresi)
%100 elektrik testi (Hi-pot, yalıtım direnci ve temas direnci)
IP67 daldırma testi raporları (her gruptan rastgele örnek – fotoğraflar ve videolar korunur)
The M15 serisi su geçirmez konnektör aydınlatma için yeniden tasarlanmış genel bir otomasyon konektörü değildir. Üç gerçek boşluğu giderir:
Mevcut kapasite: M12/M8 tipik olarak maksimum 4A'yı işler; M15 sunarPim başına 10A—100W+ LED modülleri için gereklidir.
Güvenlik bölümleri: İç engeller şunlardır:zorunlu Güç ve kontrol kablolarının bir arada bulunduğu SELV (Emniyetli Ekstra Düşük Gerilim) sistemleri için. Bunlar olmadan, başıboş bir kablo demeti bir sinyal hattına 250V'luk kısa devre yaparak sürücüleri yok edebilir.
Dayanıklılık: M15'in UV stabilizatörlü PA66 muhafazası, güneşten kaynaklanan çatlamayı önler; bu, dış mekan direk montajlarındaki standart M12 naylon karışımları için bilinen bir arıza modudur.
Üç mühendislik nedeni:
Termal genleşme uyumu: PA66, kablo kılıfı ve LED muhafazası ile genişler/daralır ve -40°C~+105°C salınımlar sırasında conta kesme gerilimini azaltır.
Galvanik korozyonun önlenmesi: Kıyı veya buz çözücü tuz ortamlarında, metal konektörler kaplamayla bile çatlak korozyonuna maruz kalır. PA66 bunu tamamen ortadan kaldırır.
Ağırlık azaltmaAçık: Eşdeğer metal kabuklardan %40 daha hafiftir; rüzgar yükü altındaki dirsekli armatür kolları için kritik öneme sahiptir.
Açıkça metal koruma gerektiren projeler için (örn. EMI'ye duyarlı tıbbi aydınlatma), Reunion alternatif seriler sunuyor; ancak dış mekan LED uygulamalarının %95'i için PA66, toplam sahip olma maliyeti açısından metalden daha iyi performans gösteriyor.
Çiftleşme torku:O-halka yuvalarına kadar elle sıkın, ardından uygulayın0,4–0,6 Nm bir tork anahtarıyla. Hiçbir zaman 0,8 Nm'yi aşmayın (aşırı sıkıştırma O-halkasını bozar).
O-halka denetimi:Önceden takılmış NBR O-halkasını her24 ay günlük termal döngü >30°C delta olan kurulumlar için.
Kablo girişi:Bir bakım5× kablo çapı Tel yalıtımının etrafındaki mikro boşlukları önlemek için gerilim azaltıcıdaki bükülme yarıçapı.
OryantasyAçık: Arka kabuk arayüzünde su birikmesini önlemek için kabloyu daima aşağı doğru yönlendirin.
Reunion, önceden torklanmış konektörlere sahip, fabrikada monte edilmiş kablo tesisatları sağlayarak kritik altyapı projeleri için saha kurulum değişkenliğini ortadan kaldırır.
