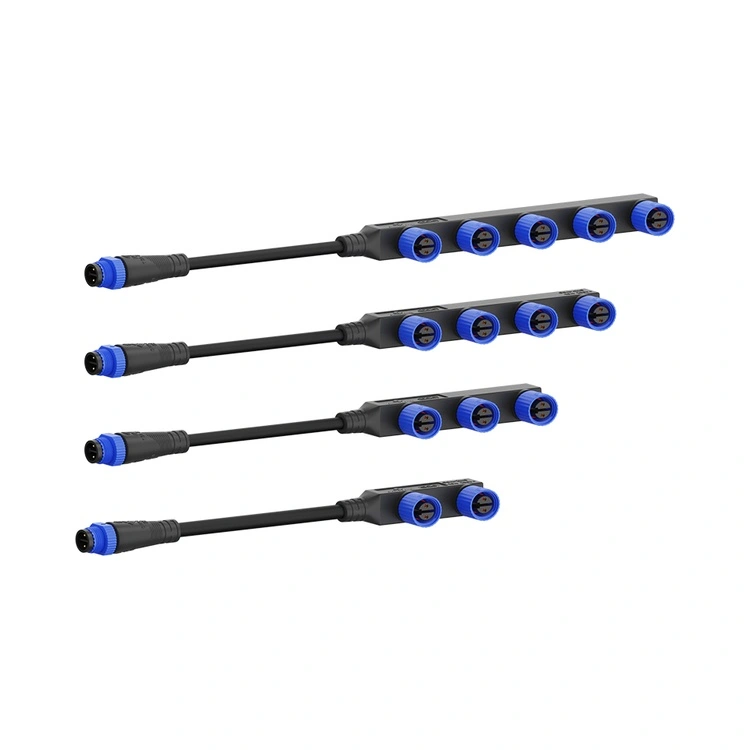

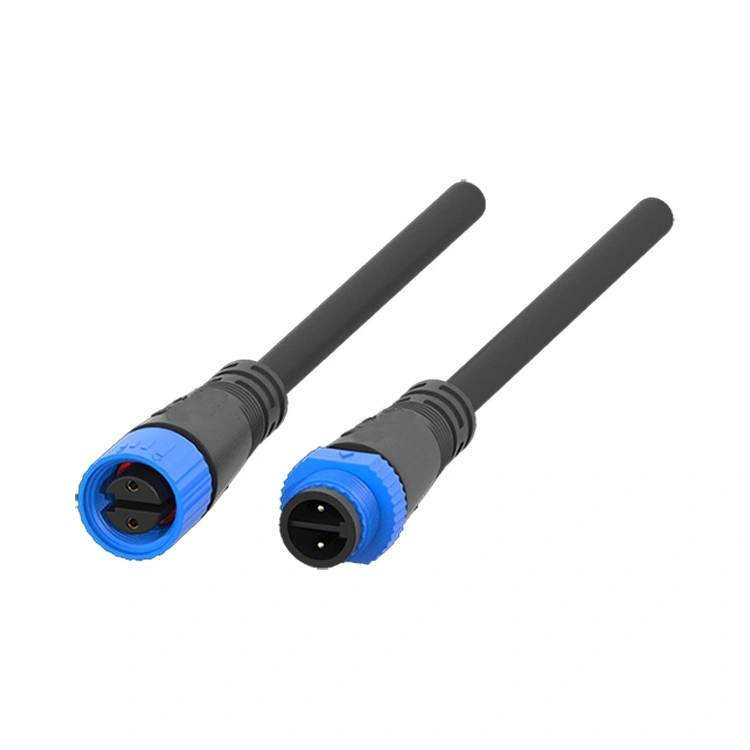

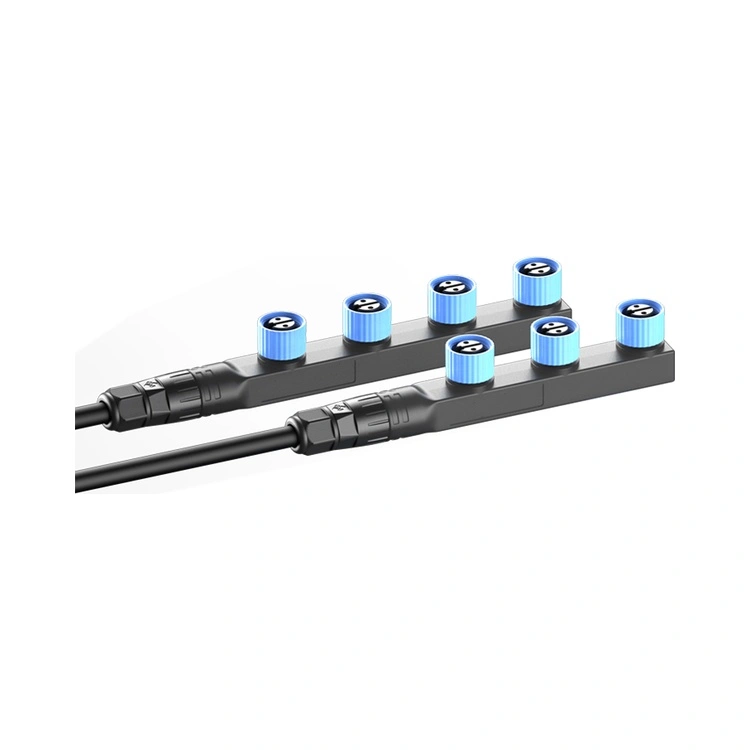

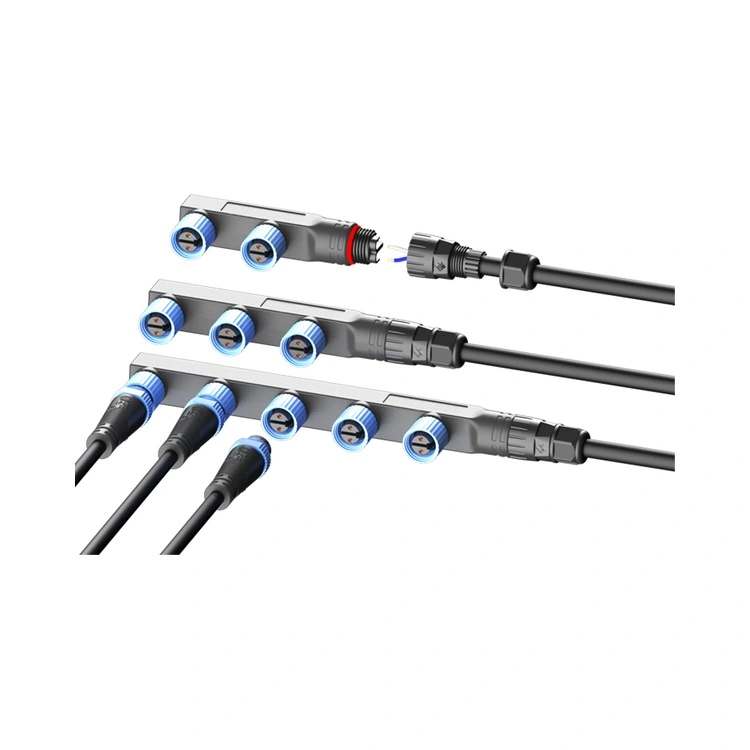

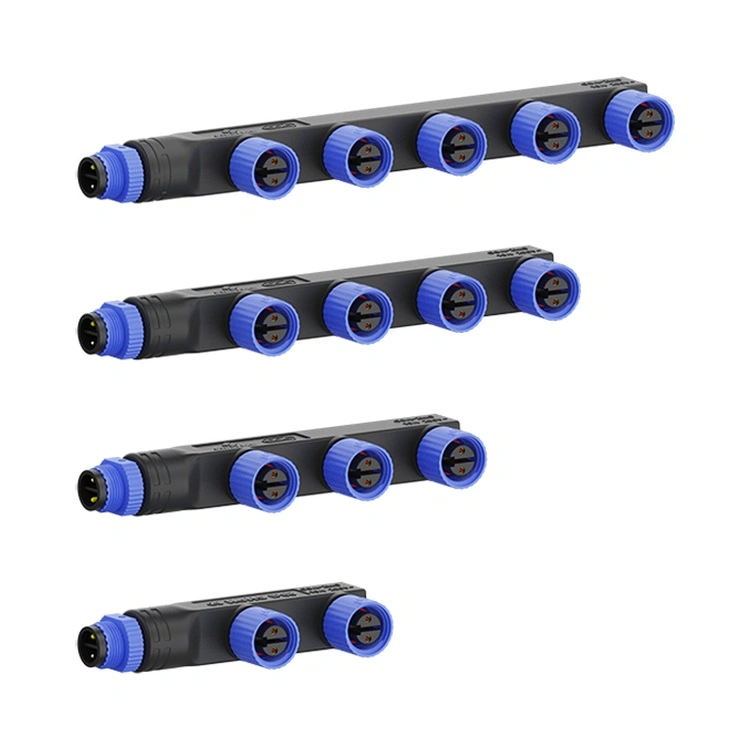

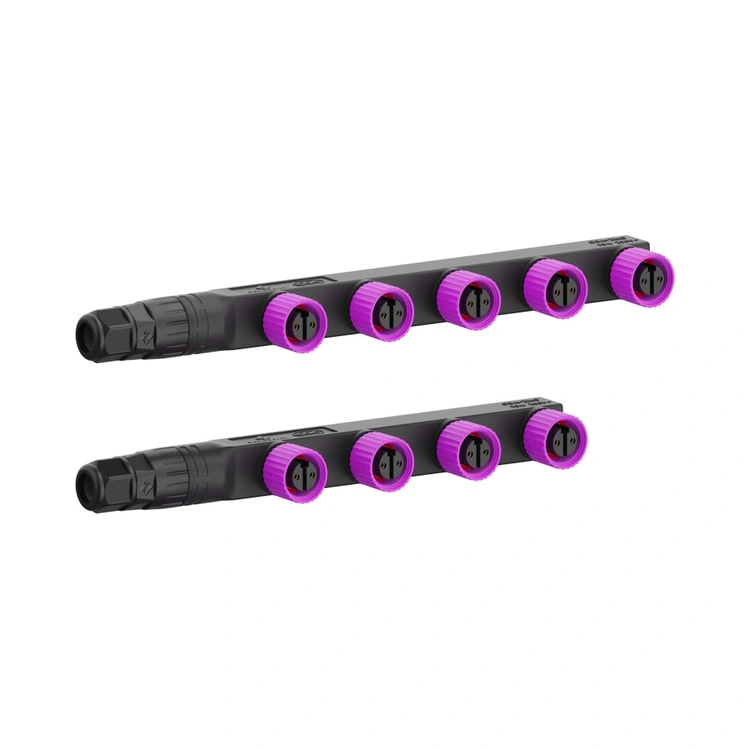

M15 Serisi LED Işık Konektörü

M15 Serisi LED Işık Konektörü, endüstriyel aydınlatmanın en hızlı büyüyen segmentlerinden biri olan dış mekan LED aydınlatma endüstrisi için Reunion'un özel ara bağlantısıdır. LED aydınlatma arayüzü standartlarına göre sertifikalı olan bu dişli dairesel konnektör, kompakt 15 mm F tipi tasarımı IP67 dereceli sızdırmazlıkla birleştirerek sokak lambaları, tünel aydınlatması, mimari aydınlatma, stadyum projektörleri ve dış mekan LED ekranları için uygun hale getirir.

Konektörün mahfazası, metal alternatiflerinin ağırlık ve korozyon endişeleri olmadan mükemmel hava koşullarına dayanıklılık, korozyon koruması ve mekanik dayanıklılık sağlayan, yüksek mukavemetli PA66 termoplastikten yapılmıştır.

M15 serisinin önemli bir güvenlik özelliği, çok çekirdekli dahili bölme tasarımıdır; güç iletkenleri arasındaki ayrı bariyerler, güç kaynaklarının 500W'ın üzerinde güç sağlayabildiği yüksek güçlü LED kurulumları için kritik bir gereklilik olan kablo izolasyon hasarından kaynaklanan kısa devreleri önler.

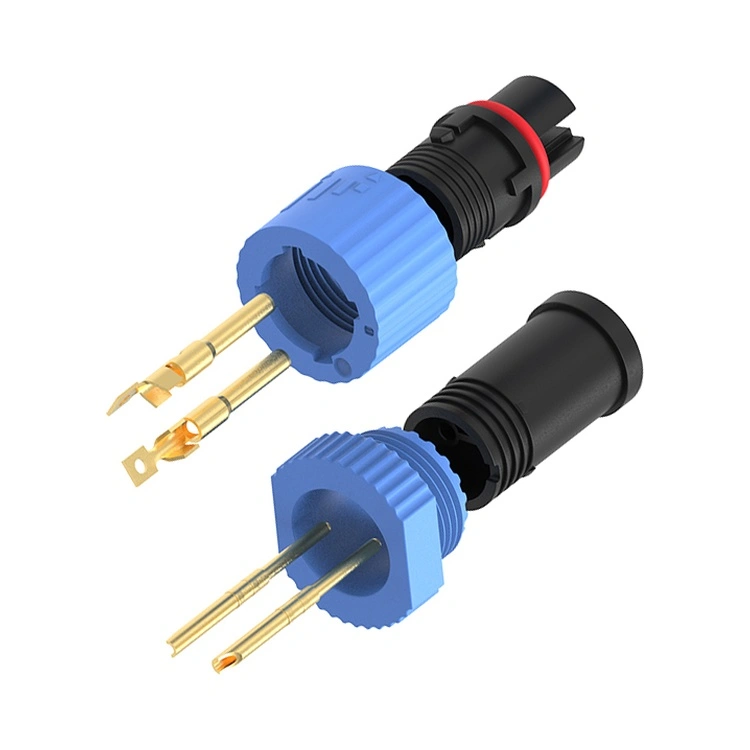

Kontaklar, konektörün servis ömrü boyunca düşük ve sabit kontak direncini (≤3mΩ) koruyan, altın kaplamalı bakır alaşımından yapılmıştır.

10A'e kadar akım değerlerine sahip 2, 3, 4 ve 5 pinli konfigürasyonlarda mevcut olan M15 serisi, hem sabit akım hem de sabit voltaj LED sürücülerini destekler.

Reunion, M15 serisini hassas enjeksiyonlu kalıplamadan otomatik montaja ve %100 elektrik testine kadar dikey olarak entegre bir süreçle üretiyor. Dişli kilitleme mekanizması, rüzgara, trafik titreşimine ve -40°C ila +105°C arasındaki termal döngüye maruz kalan kurulumlar için kritik olan titreşime dayanıklı eşleşme sağlar.

Dış mekan aydınlatma sistemleri tasarlayan mühendisler için bu konnektör, Reunion'un 15 yıllık üretim tecrübesiyle desteklenen, LED uygulamaları için özel olarak tasarlanmış güvenilir, emniyetli ve kompakt bir çözüm sunar.

Önemli Satış Noktaları

M15 serisi, uzun vadeli dış mekan kurulumlarının özel taleplerini karşılayan özelliklerle dış mekan LED aydınlatması için özel olarak üretilmiştir.

Teknik Özellikler

Genel Özellikler:

Çalışma Sıcaklığı:-40°C ~ +105°C

Koruma Derecesi:IP67 / IP68 (birleşik)

Muhafaza Malzemesi:PA66

İletişim Malzemesi:Altın kaplama bakır alaşımı

Temas Direnci:≤3mΩ

Çiftleşme Döngüleri:≥500

Tasarım Standardı:LED aydınlatma arayüzü standartlarına uygundur

Yanıcılık Derecesi:UL 94 V-0

Tüm malzemeler RoHS uyumludur

Uygulamalar ve Gerçek Dünya Kullanım Durumları

M15 Serisi LED Işık Konektörü, güvenilirliğin ve güvenliğin en üst düzeyde olduğu dış mekan aydınlatma uygulamalarında kullanılır.

Başlıca Uygulama Alanları

Sokak ve Otoyol Aydınlatma– LED sokak lambaları ve otoyol aydınlatma sistemleri.

Tünel Aydınlatması– Karayolu ve demiryolu tüneli aydınlatması.

Mimari ve Cephe Aydınlatması– Bina taslakları, köprüler ve anıtlar.

Stadyum ve Spor Aydınlatması– Geniş alan aydınlatma sistemleri.

Dış Mekan LED Ekranlar– Modüler reklam panoları ve geniş formatlı ekranlar.

Peyzaj ve Park Aydınlatma– Yol aydınlatması, dekoratif kurulumlar ve bahçe aydınlatması.

Güneş Enerjili Aydınlatma– Şebekeden bağımsız cadde ve yol aydınlatması.

Sertifikalar ve Kalite Güvencesi

Reunion'un M15 LED konnektör üretim hattı sıkı proses kontrolleri altında çalışmaktadır. IP67 sızdırmazlık, her üretim partisinde gerçek daldırma testiyle doğrulanır. Test kayıtları, malzeme sertifikaları ve denetim raporları her parti için saklanarak kalite denetimlerinizi ve müşteri belgelendirme gereksinimlerinizi destekler.

Sıkça Sorulan Sorular (SSS)

1. M15 LED konektörünün iletkenler arasında neden dahili bölmeleri var; bu standart bir özellik midir?

Çok çekirdekli dahili bölüm tasarımıgüvenlik özelliği LED aydınlatma uygulamaları için özel olarak M15 serisine göre tasarlanmıştır. Yüksek güçlü LED kurulumlarında güç kaynağı, 350V DC'ye kadar voltajlarda >500W sağlayabilir. Kablo yalıtım katmanı hasar görürse (kurulum sırasında veya titreşim nedeniyle), açıkta kalan iletkenler kısa devre yapabilir ve bu da sürücünün arızalanmasına ve hatta yangına neden olabilir. Dahili bölmeler, konektör gövdesi içindeki iletkenler arasında fiziksel ayrım sağlayarak yalıtım tehlikeye girse bile teması önler. Bu özellikstandart değil genel amaçlı konnektörlerde (M8/M12) bulunur ve M15'i farklı kılan önemli bir özelliktir. Reunion'un bölmeleri yalıtkanla bütünleşik olarak kalıplanmıştır (ayrı bileşenler olarak eklenmemiştir), böylece konektörün hizmet ömrü boyunca etkili kalmaları sağlanır.

2. M15 bağlantı somunu için uygun tork nedir ve IP67 contanın zaman içinde nasıl korunması gerekir?

Dış mekan LED kurulumlarında IP67 sızdırmazlığını sağlamak ve korumak için Reunion şunları önerir:

Çiftleşme torku– O-halkası panel yüzeyine temas edinceye kadar bağlantı somununu elle sıkın, ardından ilave tork uygulayın.0.4-0.6Nmbir tork anahtarı kullanarak. 0,8Nm'yi aşmayın.

O-halka denetimi– Önceden takılmış O-ring her bakım döngüsünde kontrol edilmelidir. Deformasyon, çatlama veya sertleşme görünüyorsa değiştirin.

O-halka değiştirme programı– Günlük termal döngülü dış mekan kurulumları için, koruyucu bakımın bir parçası olarak O-halkaları her 2-3 yılda bir değiştirin.

Kablo bükülme yarıçapı– Minimum bükülme yarıçapını koruyun5× kablo çapı Kablo contasındaki baskıyı önlemek için konnektör girişinde.

Kablo yönü– Conta arayüzünün yakınında su birikmesini önlemek için kablo çıkışını aşağı doğru yönlendirin.

Yeniden bağlanmadan önce temizlik– Kirlerin contaya zarar vermesini önlemek için, yeniden bağlamadan önce konektörün dış yüzeylerini hafif deterjan ve suyla temizleyin.
