Tıbbi Kablo Montajı

Ürün BAŞVURU SAHİBİ

Endoskopi:

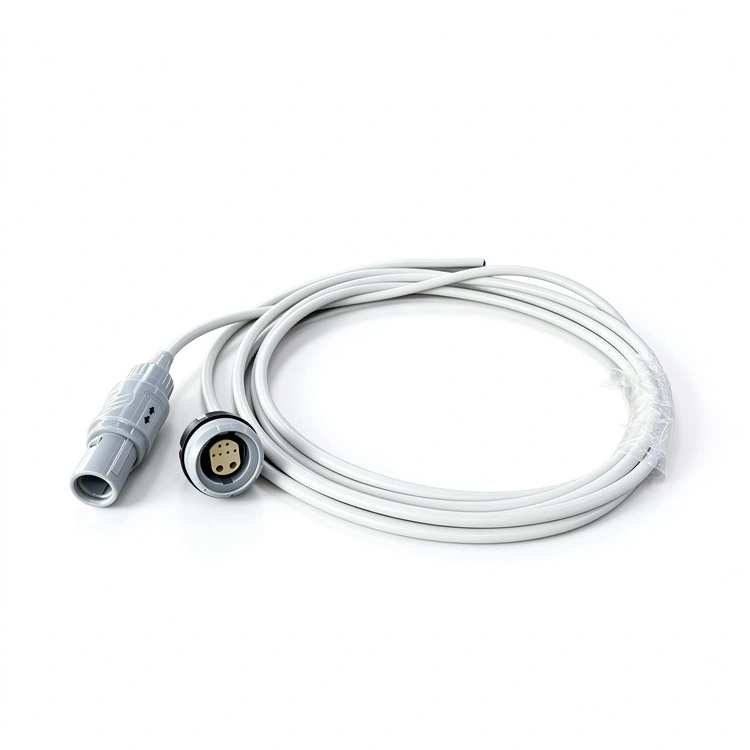

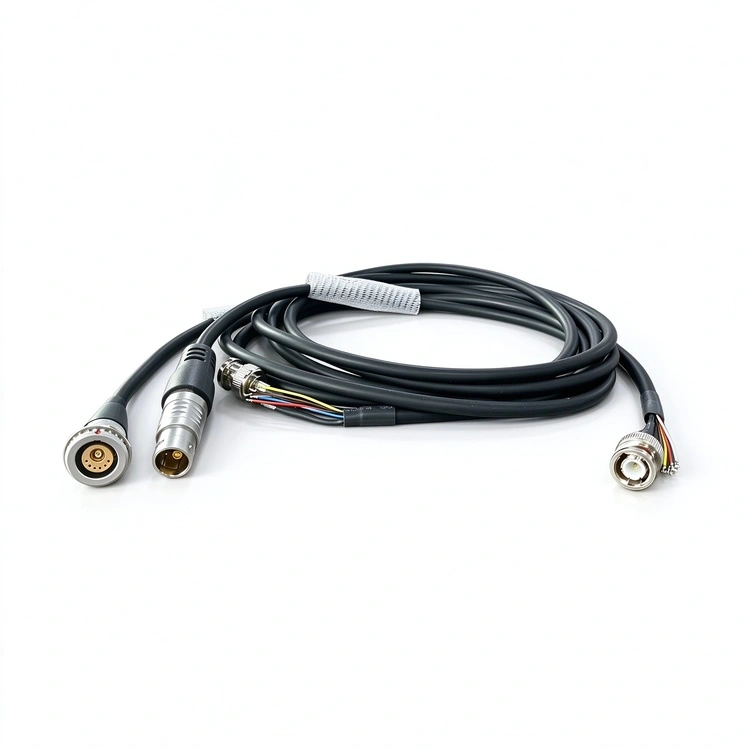

Tıbbi Endoskop Kablo Düzeneği, Reunion'un endoskopik görüntüleme ve cerrahi enstrümantasyona yönelik, minimal invaziv prosedürlerin katı gereksinimlerini karşılamak üzere tasarlanmış özel ara bağlantı çözümüdür. Bu kablo düzeneği, endoskop kamera kafası ile görüntü işleme sistemi arasında güvenilir, dayanıklı bir arayüz oluşturmak için ultra esnek, yüksek döngülü iletkenleri tıbbi sınıf konektörler ve üst kalıplamayla birleştirir.

Kablo yapısı, yüksek çözünürlüklü video iletimi (4K ve ötesi) için sinyal bütünlüğünü korumak amacıyla hassas empedans kontrolüne sahip çok sayıda iletken içerir; dış kılıf ise biyolojik olarak uyumlu, sterilize edilebilir malzemelerden üretilmiştir. Düzenek, tekrarlanan kullanım ve sterilizasyon döngüleri sırasında kablonun hassas iç yapılarını korumak için entegre gerilim azaltma ve bükülme sınırlama elemanlarına sahiptir.

Başlıca Uygulama Alanları

GI Endoskopi – Gastroskoplar, kolonoskoplar ve duodenoskoplar.

Artroskopi – Ortopedik ameliyatlar için eklem görselleştirmesi.

Laparoskopi – Abdominal ve pelvik teşhis ve cerrahi prosedürler.

KBB Endoskopisi - Sinüs ve laringeal görselleştirme.

Üroloji – Sistoskopi ve üreteroskopi.

Nöroendoskopi – Beyin ve ventriküler görselleştirme.

Veteriner Endoskopisi – Hayvan hekimliğinde teşhis ve cerrahi endoskopi.

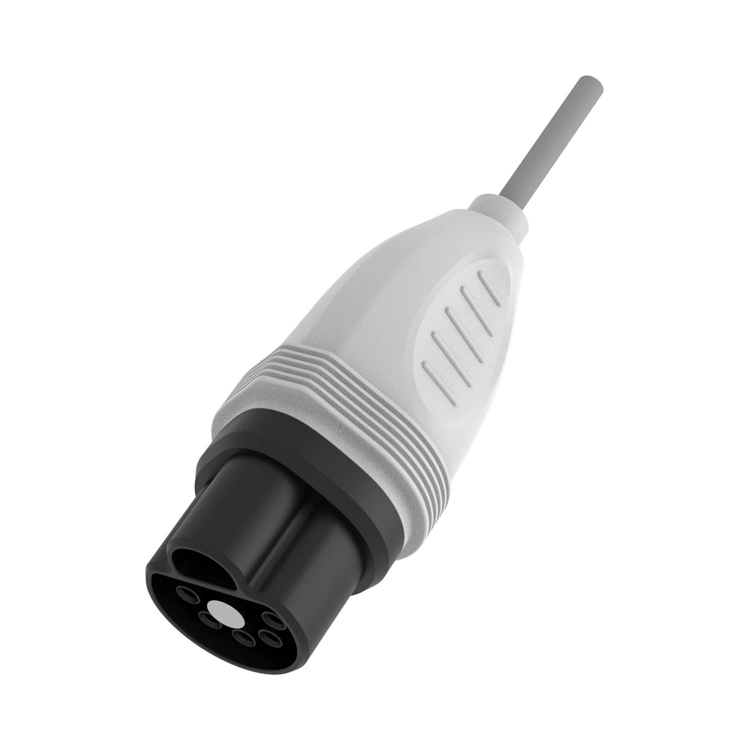

Radyo frekanslı plazma cerrahi sistemi:

Müşterinin 2000V yüksek gerilim ihtiyacını karşılamak için yüksek gerilim pinleri ile alçak gerilim pinleri arasındaki mesafeyi arttırıyor, bölmeler ekliyor ve yüksek gerilim pinlerini bölmelerle alçak gerilim pinlerinden ayırıyoruz.

Sarf malzemelerinin genel maliyetini göz önünde bulundurarak plastik bağlantı elemanları kullanıyoruz. Soket kabuğu yüksek bakım gerektiren PSU'dan yapılmıştır, yalıtkan PEEK'ten yapılmıştır, soket delikleri 12u altın ışınlı bakır kaplamadan yapılmıştır ve müşterinin tüm makine için 10.000 döngü ömrü ihtiyacını karşılar. Fiş normal malzemelerden yapılmıştır ve pimler 1u kalınlığında altın ile kaplanmıştır. Maliyeti bir kerelik kullanım ihtiyacını karşılayacak kadar düşüktür.

Başlıca Uygulama Alanları

Aritmi, Tümör, Kadın Hastalıkları ve Doğum

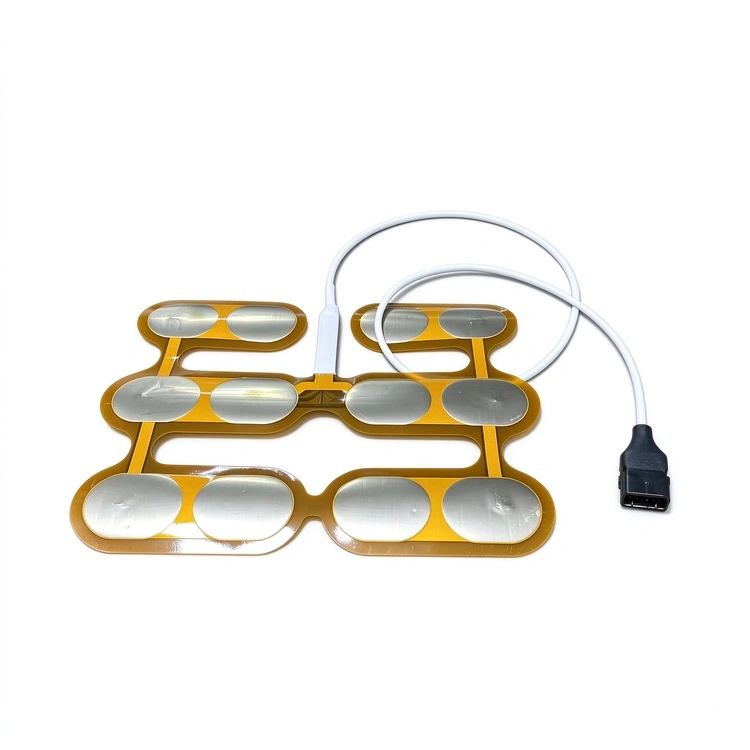

Tek Kullanımlık Tıbbi Kablo Düzeneği：

Tek kullanımlık tıbbi cihazlarda, tek kullanımlık tıbbi kablo düzeneği ticari bir ürün değildir; kritik bir hasta güvenliği arayüzüdür. Reunion yalnızca konektörler üretmez. Aynı zamanda tek kullanımlık EKG, SpO₂, Radyofrekans ablasyon cerrahisi ve hasta izleme için tasarlanmış, doğrulanmış biyouyumluluk ve birim başına %100 elektrik testiyle tek kullanımlık tıbbi kablo düzeneğinin tasarımı ve üretimine de odaklanıyoruz.

Başlıca Uygulama Alanları

Kulak Burun Boğaz - Baş Boyun Cerrahisi, Spor Hekimliği + Eklem Cerrahisi, Ortopedi + Omurga Cerrahisi, Çene Cerrahisi

Sertifikalar ve Kalite Güvencesi

Sıkça Sorulan Sorular (SSS)

Reunion, esnek kablo düzeneklerinde 4K video sinyali bütünlüğünü nasıl sağlıyor?

4K video iletimi, hassas empedans kontrolü ve koruma gerektirir. Reunion bunu şu yollarla başarır:

Kontrollü empedans - Dikkatli iletken geometrisi ve dielektrik seçimi yoluyla 75Ω (tek uçlu) veya 100Ω (diferansiyel) empedansı koruruz.

Çok katmanlı koruma – Folyo + örgü koruma, EMI'den kaynaklanan sinyal bozulmasını önlemek için >%95 kapsama alanı sağlar.

Diferansiyel çift yapısı – Diferansiyel iletim gerektiren 4K sinyaller için kontrollü uzunluk eşleştirmeli bükümlü çift yapı kullanıyoruz.

%100 TDR testi – Her düzenek empedans tutarlılığı ve sinyal bütünlüğü açısından test edilir.

Kablo düzeneklerimiz, tıbbi kamera sistemi OEM'leri tarafından belirlenen HD ve 4K sinyal gereksinimlerini karşılayacak şekilde tasarlanmıştır.

Özel bir Tıbbi kablo montajının tipik teslimat süresi nedir ve minimum sipariş miktarı ne kadardır?

Prototip numuneleri – 10-15 gün (1-10 montaj).

Pilot üretim – 17-20 gün (50-100 montaj).

Üretim siparişleri – 25-30 hafta (100'den fazla montaj).

Özel kablo düzenekleri için minimum sipariş, standart yapılar (standart kılıf malzemesi, standart konektörler) için genellikle 10 parçadır. Özel bağlantı elemanları veya özel malzemeler içeren karmaşık montajlar için minimum sipariş daha yüksek olabilir; Maliyeti ve teslim süresini optimize etmek için gereksinimlerinizi mühendislik ekibimizle görüşmenizi öneririz.
