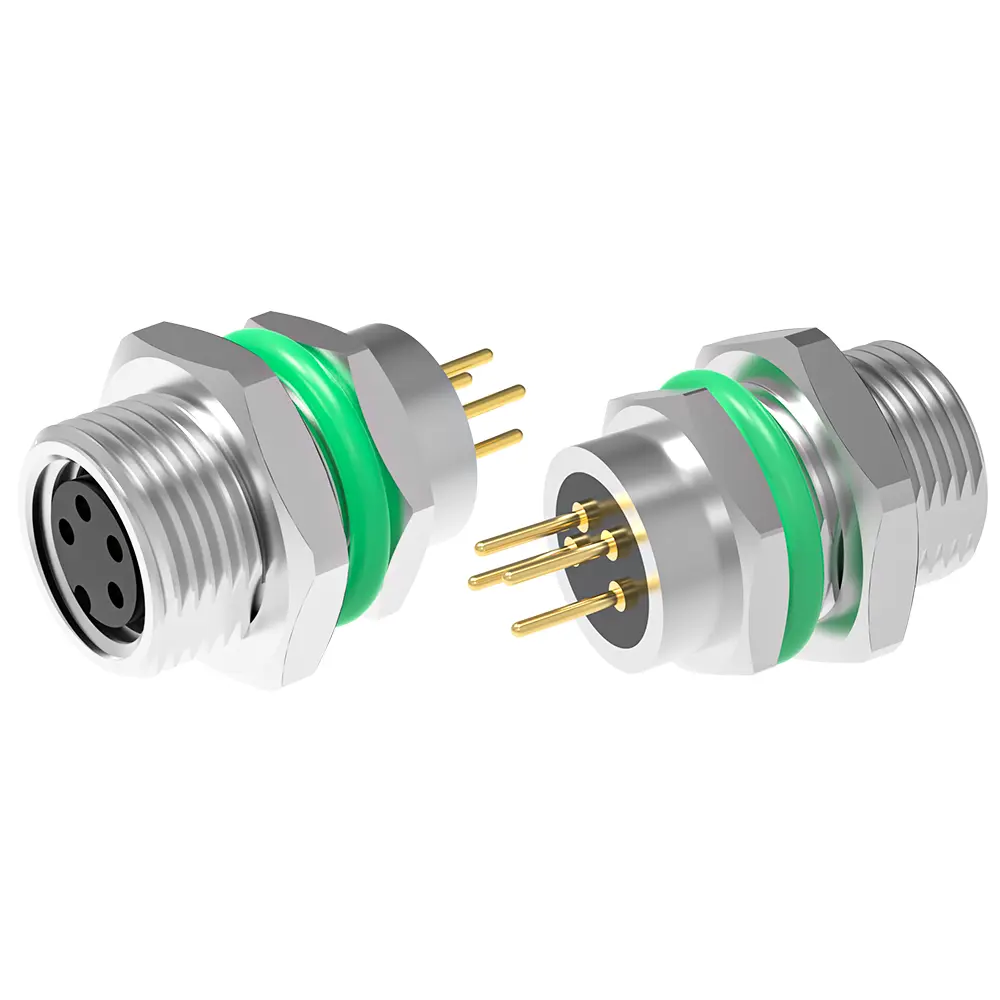

M8 Serisi Endüstriyel Sensör Konnektörü, Reunion'un dünya çapındaki otomotiv, paketleme ve malzeme taşıma tesislerine dağıtılan milyonlarca sensör için özel ara bağlantı çözümüdür. SertifikalıDIN EN 61076‑2‑104Bu kompakt dişli konnektör, toz, nem ve titreşimin sürekli sorun teşkil ettiği ortamlarda güvenilir sinyal iletimi sağlar. Konektörün metal kabuğu mekanik dayanıklılık ve EMI koruması sağlarken dişli kilitleme mekanizması titreşime dayanıklı eşleşme sağlayarak üretim hatlarını durdurabilecek kazara bağlantı kopmalarını önler. 2-, 3-, 4-, 5-, 6- ve 8 pinli konfigürasyonlarda mevcut olan M8 serisi, ayrık sensör çıkışlarını (NPN/PNP), analog sinyalleri (4-20mA, 0-10V) ve giderek yaygınlaşanı desteklerIO Bağlantısıiletişim protokolleri. Kontaklar, seçici altın kaplamalı pirinçten işlenmiştir ve temas direnci aşağıda tutulmaktadır.3mΩyüzlerce çiftleşme döngüsü boyunca. Reunion, M8 serisini tamamen kendi bünyesinde üreterek, tüm endüstriyel konnektör portföyümüzü yöneten aynı titiz proses kontrollerini (hassas işleme, enjeksiyonlu kalıplama, otomatik montaj ve %100 elektrik testi) uyguluyor. Lehim, PCB veya uçan uçlu sonlandırmalarda sunulan panel montajlı konnektörlerle, blendajsız ve blendajlı versiyonları bulunan M8 serisi, çeşitli sensör muhafazası tasarımlarına ve montaj yöntemlerine uyum sağlar. Endüstri 4.0 uygulamaları için sensör ağları tasarlayan mühendisler için bu konnektör, algılama elemanları ve kontrol sistemleri arasında güvenilir, uygun maliyetli bir arayüz sağlar.
M8 serisi, sensör üreticilerinin ve otomasyon mühendislerinin ihtiyaç duyduğu temel özellikleri sunar.
| Özellik | Fayda |
| DIN EN 61076‑2‑104 Uyumlu | Standartlaştırılmış arayüz, büyük üreticilerin M8 uyumlu sensörleri ve kablolarıyla birlikte çalışabilirliği sağlar. |
| IP67 Çevresel Sızdırmazlık | Toz geçirmez ve geçici suya batırılmaya karşı korumalı; yıkanma, dış mekan ve yüksek partiküllü fabrika ortamlarında güvenilir. |
| Dişli Kilitleme Mekanizması | Titreşime dayanıklı çiftleşme, sürekli üretim için kritik öneme sahip olan makine hareketinden kaynaklanan sinyal kesintilerini önler. |
| 2 ila 8 Pimli Yapılandırmalar | Ayrık, analog ve IO-Link sensör bağlantılarını destekler; çeşitli sensör türleri için esnektir. |
| Altın Kaplama Kontaklar | Düşük temas direnci (≤3mΩ) ve korozyon koruması — düşük seviyeli analog sinyaller için gereklidir. |
| Korumalı ve Korumasız Seçenekler | EMI'ye duyarlı uygulamalar için 360° koruma (analog, IO-Link); standart ayrık sinyaller için korumasız. |
| Çoklu Sonlandırma Stilleri | Lehim, PCB veya uçan kablolar — farklı sensör montaj yöntemlerine uyum sağlar. |
| PUR Kablo Seçeneği | Yağa dayanıklı, kimyasallara dayanıklı ceket, soğutuculara ve temizlik maddelerine maruz kalmaya karşı dayanıklıdır. |
| Pin Sayısı | 2 pinli | 3 pimli | 4 pimli | 5 pinli | 6 pinli | 8 pinli |
| Mevcut Derecelendirme | 4A | 4A | 4A | 3A | 2A | 1.5A |
| Gerilim Değeri | 60V | 60V | 60V | 30V | 30V | 30V |
| Dayanım Gerilimi | 1500V | 1500V | 1500V | 1500V | 800V | 800V |
| Tel Ölçer | 22AWG | 22AWG | 22AWG | 24AWG | 24AWG | 26AWG |
| Kontak Direnci | ≤3mΩ | ≤3mΩ | ≤3mΩ | ≤3mΩ | ≤3mΩ | ≤3mΩ |
| Çiftleşme Döngüleri | ≥100 kez | |||||
| Çalışma Sıcaklığı | -25°C ~ +85°C | |||||
| Koruma Derecesi | IP67 (eşleştirilmiş) | |||||
| Tuz Sisi Direnci | 48 saat | |||||
| İzolatör Malzemesi | PA66 | |||||
| İletişim Malzemesi | Altın kaplamalı pirinç | |||||
| Ekranlama | Korumasız veya Korumalı | |||||
Tüm malzemeler RoHS uyumludur. Her M8 konektörü sevkıyattan önce %100 elektrik testinden (süreklilik, izolasyon direnci, dielektrik dayanım) tabi tutulur.
M8 Serisi Endüstriyel Sensör Konnektörü, sensör güvenilirliğinin üretim çalışma süresini doğrudan etkilediği endüstrilerde kullanılır.
- Yakınlık Sensörleri— Konum tespiti için endüktif, kapasitif ve ultrasonik sensörler.
- Fotoelektrik Sensörler— Nesne algılama için karşılıklı, retroreflektif ve cisimden yansımalı sensörler.
- Güvenlik Sistemleri— Işık perdeleri, güvenlik kilitleme anahtarları ve acil durdurma cihazları.
- Paketleme ve Konveyör Sistemleri— Şişeleme hatları, paletleyiciler ve malzeme taşıma ekipmanları.
- Otomotiv İmalatı— Boyahane sensörleri, kaynak hücresi dedektörleri ve montaj hattı izleme.
- Robotik— Kol sonu takım sensörleri, tutucu geri bildirimi ve işbirlikçi robot dokunmatik sensörleri.
- Fieldbus Ağları— Akıllı sensörler için IO-Link, AS-Interface ve PROFIBUS bağlantıları.
Çinli bir robot bilimi entegratörü, değiştirilebilir kol sonu araçlarına (tutuculara, kuvvet sensörlerine ve görüş kameralarına) sahip işbirlikçi robot (cobot) hücreleri inşa ediyordu. Her bir alet, güç ve veri için M8 konnektörler kullanıyordu; bu durum, yüksek döngülü çiftleşme (takım vardiya başına birden çok kez değişir) ve çalışma sırasında titreşim direnci gerektiriyordu. Reunion, M8 serisine 8 pinli konfigürasyonlar, dik açılı kablo çıkışları ve altın kaplama kontaklar sağladı.500'den fazla cobot hücresiÇin elektronik ve otomotiv fabrikalarında konuşlandırıldı. 18 aylık operasyonun ardından,konnektör arızası yokbildirildi ve entegratör, yüksek hızlı robot hareketleri sırasında bağlantı kopmalarını önlemek için M8'in sağlam dişli kilitlemesine teşekkür ediyor.
Reunion'un şirket içi üretim kapasitesi, sensör OEM'lerinin M8 serisini kendi özel sensör muhafazası tasarımlarına ve üretim gereksinimlerine göre uyarlamasına olanak tanır.
- Kablo Montajları— Özel uzunluk (0,2 m ila 20 m), PUR veya PVC kılıf, tek uçlu veya çift uçlu, aşırı kalıplanmış gerilim azaltıcılı veya içermeyen.
- Konektör Yönü— Düz veya dik açılı; panel montajlı veya kablo montajlı versiyonlar.
- İletişim Yükleniyor— Gerektiği gibi 2 ila 8 pimi doldurun; kullanılmayan pozisyonlar boş bırakıldı.
- Sonlandırma Stili— Lehim, PCB veya uçan kurşun (soyulmuş ve kalaylı teller).
- Ekranlama— Topraklama seçenekleriyle Korumasız veya Korumalı.
- Kablo İşaretleme— Sensör tanımlaması için özel baskı veya ısıyla daralan etiketler.
- Renk Seçenekleri— Standart metal veya siyah; Yüksek hacimli siparişler için diğer renkler de mevcuttur.
- Hassas İşleme— CNC otomatik tornalar ±0,02 mm toleransla metal kabuklar ve kontaklar üretir.
- Seçici Kaplama— Otomatik namlu kaplaması, nikel alt katmanının üzerine altın uygular.
- Enjeksiyon Kalıplama— Temiz oda kontrollü koşullarda hassas boşluklu aletlerle kalıplanmış PA66 izolatörler.
- Kablo İşleme— Otomatik kesme, sıyırma ve kalaylama; şirket içi PUR/PVC kablo ekstrüzyonu.
- Kalkan Sonlandırma— Korumalı versiyonlar için örgü sonlandırma ve topraklama kontakları takılı.
- Toplantı— Tork kontrollü sabitleme ve görsel denetimli kontak yerleştirme özelliğine sahip yarı otomatik hatlar.
- Elektrik Testi— Sürekliliğin, izolasyon direncinin ve dielektrik dayanımının %100 doğrulanması.
- Çevresel Numune Alma— IP67, tuz spreyi ve termal döngü testi için toplu numune alma.
- Ambalajlama— Kurutucu madde ile anti-statik vakum kapatma; ihracat dereceli karton ambalaj.
Mekanik olarak aynı olsalar da, sensör uygulamalarına yönelik M8 konnektörlerinin genellikle belirli hususları vardır:
- Pim yapılandırması— 3 pinli NPN/PNP ayrık sensörler (güç, çıkış, toprak) için standarttır. 4 pin, IO-Link, analog sensörler veya iki çıkışlı sensörler için kullanılır. Çok fonksiyonlu sensörler veya veri yolu bağlantıları için 5 pinli + konfigürasyonlar kullanılır.
- Ekranlama— Analog ve IO-Link sensörleri, sinyal bütünlüğünü korumak için 360° korumaya ihtiyaç duyar; ayrık sensörler genellikle korumasız versiyonları kullanır.
- Kablo tipi— Yağa, soğutucuya veya yıkamaya maruz kalan sensör kabloları için PUR tercih edilir; PVC kuru iç mekan kurulumlarında kullanılır.
- Fesih— Sensör üreticileri genellikle PCB entegrasyonu için kıvrımlı veya lehimli kontakları tercih ederken, sistem entegratörleri kablo düzeneklerini kullanır.
Reunion tüm bu konfigürasyonları standart olarak sunar ve spesifik sensör tipiniz ve kurulum ortamınız için en uygun versiyonu seçmenize yardımcı olabilir.
Evet — M8 serisi, standart 4 pinli konfigürasyonu (pim 1: güç, pim 3: toprak, pim 4: IO-Link verileri) kullanan IO-Link (IEC 61131-9) ile tamamen uyumludur. IO-Link uygulamaları için Reunion şunları önerir:
- Korumalı versiyon— Özellikle 10 m'den uzun kablo mesafelerinde 230,4 kbps'de güvenilir iletişim için gereklidir.
- Altın kaplama— Yüksek hızlı dijital sinyaller için düşük kontak direncini korur.
- PUR kablosu— Sensörün sık sık yeniden konumlandırılması için gereken esnekliği ve dayanıklılığı sağlar.
- Kablo uzunluğu— IO-Link için önerilen maksimum kablo uzunluğu 20 m'dir (blendajsız için daha kısa).
M8 konnektörlerimizi IO-Link iletişimi için uygun hale getirdik ve talep üzerine sinyal bütünlüğü test raporları sağlayabiliriz.
Reunion, M8 sensör konnektörleri için aşağıdaki en iyi uygulamaları önerir:
- Çiftleşme torku— Bağlantı somununu O-halkası panel yüzeyine temas edinceye kadar elle sıkın, ardından ilave tork uygulayın.0.4-0.6Nm. 0,8Nm'yi aşmayın.
- Kablo bükülme yarıçapı— Minimum bükülme yarıçapını koruyun5× kablo çapıKablo contasındaki baskıyı önlemek için konnektör girişinde.
- Kablo yönlendirme— Sürekli esnemeye maruz kalan sensör kabloları (hareketli makineler) için PUR kabloları kullanın ve yeterli gerilim azaltıcıyla monte edin.
- O-halka muayenesi— Deformasyon, çatlama veya sertleşme görülüyorsa O-halkasını değiştirin. O-halkalar servis parçası olarak mevcuttur.
- Temizlik— Yıkamalı uygulamalarda hafif deterjan ve su ile temizleyin. Çiftleşme arayüzüne yönlendirilen basınçlı yıkayıcılardan kaçının.
- Değiştirme programı— Zorlu yıkama uygulamaları için O-halkaları yıllık olarak değiştirin; standart fabrika ortamları için her 2-3 yılda bir.
