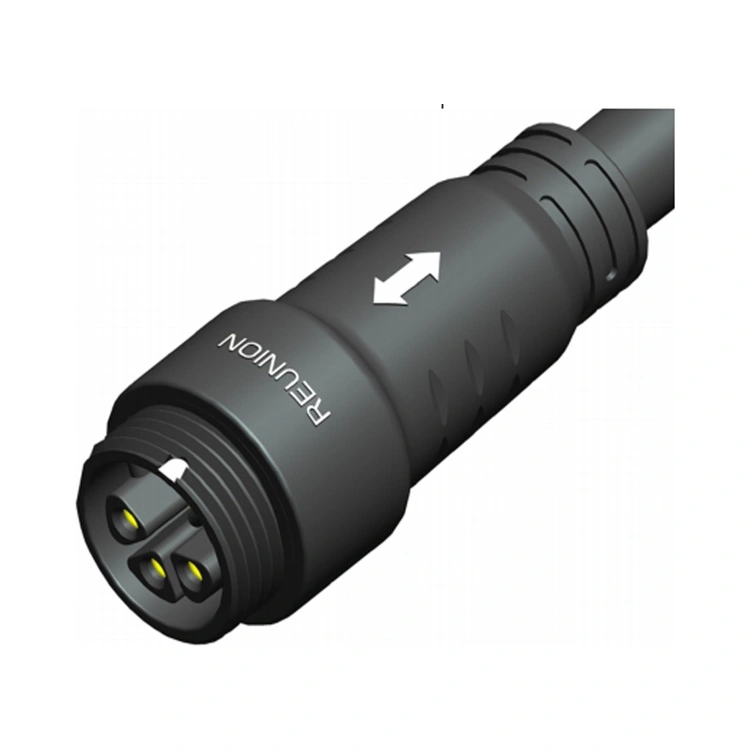

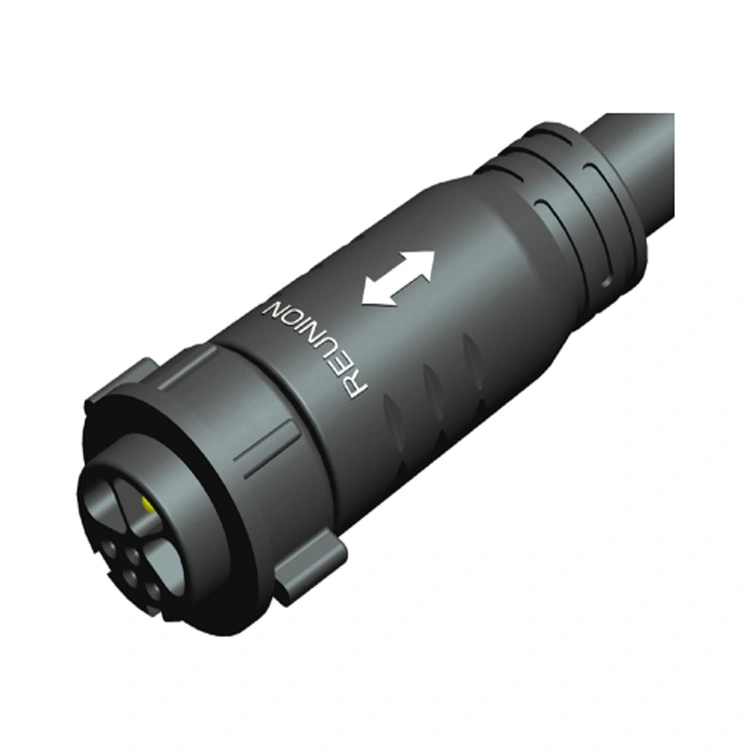

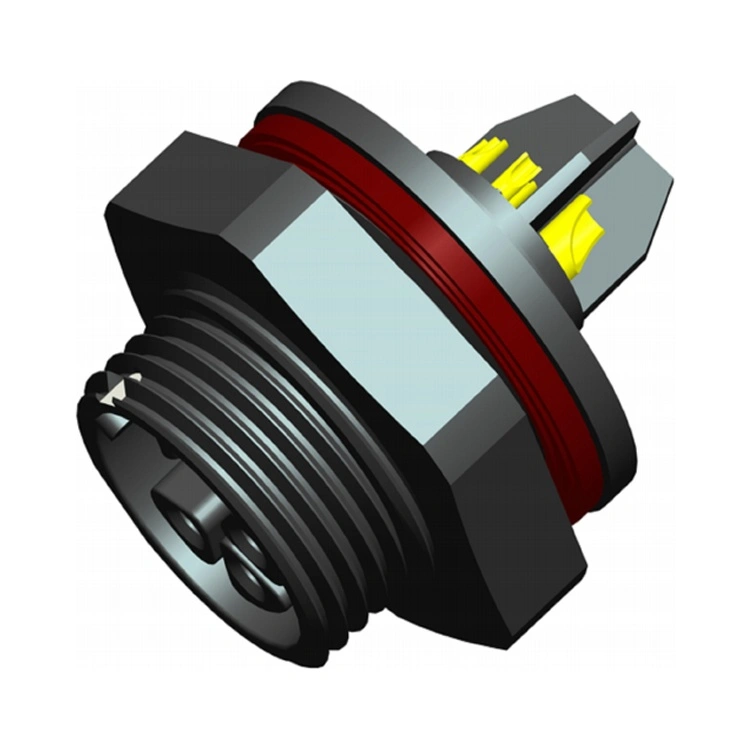

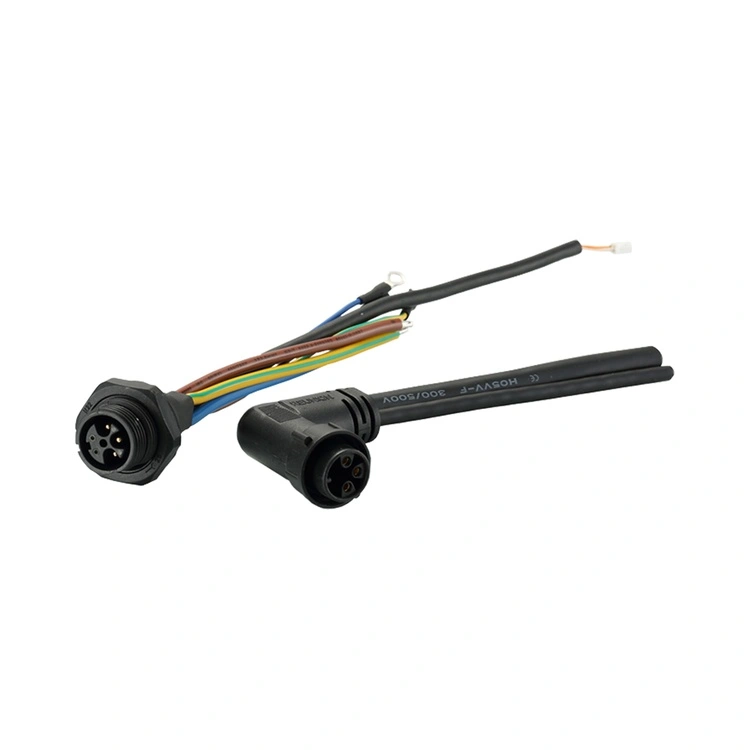

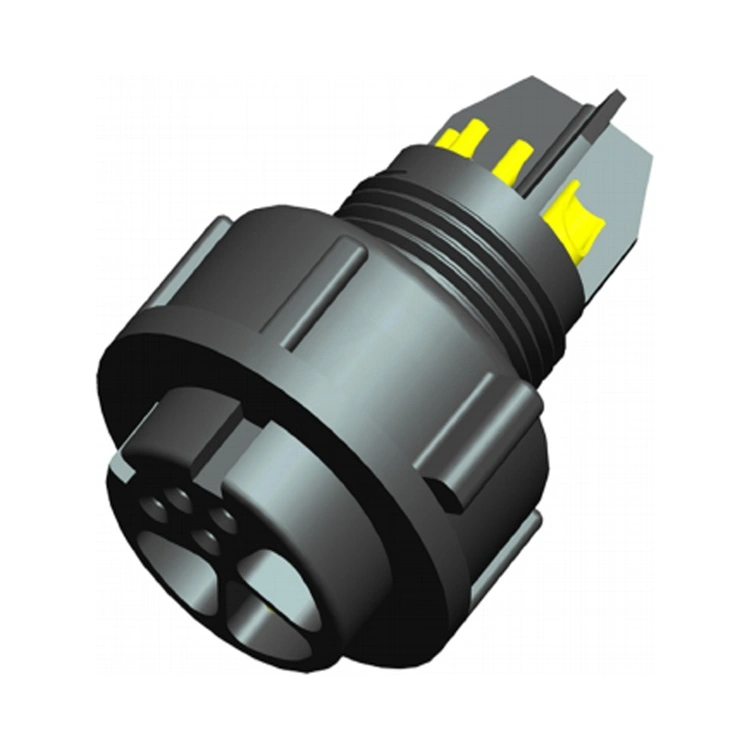

M Serisi Güç ve Sinyal Hibrit Konektörü, Reunion'un tek bir kompakt muhafaza içinde hem güç hem de veri iletimi gerektiren uygulamalara yönelik entegre ara bağlantı çözümüdür. Bu konektör, M serisinin sağlam çevresel yalıtımı ve dişli kilitleme mekanizmasını hibrit güç sinyali kontak konfigürasyonlarıyla birleştirerek ayrı güç ve sinyal kablolarına olan ihtiyacı ortadan kaldırır.
Güç kontakları, 14 AWG'ye kadar kablo boyutlarıyla güvenli, düşük dirençli bağlantılar için tasarlanmıştır; sinyal kontakları ise paraziti en aza indirecek şekilde yalıtılmış ve konumlandırılmıştır. Reunion, M serisini hassas işlemeden otomatik montaja ve %100 elektrik testine kadar dikey olarak entegre bir süreçle üretiyor. Kompakt endüstriyel ekipman, robotik veya otomatik sistemler tasarlayan mühendisler için bu konnektör, kablolama karmaşıklığını ve panel alanı gereksinimlerini azaltan güvenilir, verimli bir çözüm sağlar.
| Özellik | Fayda |
| Tek Konektörde Güç ve Sinyal | Güç dağıtımını (22 A'ya kadar) ve sinyal iletimini tek bir arayüzde birleştirir; panel alanını, kablo sayısını ve kurulum süresini azaltır. |
| IP67 Çevresel Sızdırmazlık | Toz geçirmez ve geçici suya dalmaya karşı korumalıdır; endüstriyel, yıkamalı ve dış mekan ortamları için güvenilirdir. |
| Dişli Kilitleme Mekanizması | Titreşime dayanıklı çiftleşme—yüksek titreşimli uygulamalarda bağlantının yanlışlıkla kesilmesini önler. |
| Çoklu Güç Sinyali Yapılandırmaları | 1M serisi 2+4Pin, 7Pin ve 9Pin 2M serisi 3+2, 3+4Pin ve 9Pin—farklı güç ve sinyal gereksinimlerine uyum sağlar. |
| Altın Kaplama Kontaklar | Düşük temas direnci ve korozyon koruması; yüzlerce birleştirme döngüsü boyunca performansı korur. |
| -40°C ila +105°C Çalışma | Geniş sıcaklık aralığı zorlu endüstriyel ve dış mekan koşullarını kapsar. |
| Esnek Sonlandırma Seçenekleri | Lehim, daldırma lehim ve PCB—farklı montaj yöntemlerine uyum sağlar. |
| Parametre | 1M serisi | 2M serisi |
| İletişim Yapılandırmaları | 2+4 pin, 7 pin, 8 pin | 3+2 pin, 3+4 pin, 9 pin |
| Güç Akımı | 12A | 22A |
| Güç Gerilimi | 250V | 800V |
| Sinyal Akımı | 6A | 9A |
| Sinyal Gerilimi | 50V AC/DC'ye kadar | |
| Yalıtım Direnci | ≥2000MΩ | ≥2000MΩ |
| Çiftleşme Döngüleri | ≥1000 kez | ≥1000 kez |
| Çalışma Sıcaklığı | -40°C ~ +105°C | -40°C ~ +105°C |
| Koruma Derecesi | IP67 (birleşik durum) | IP67 (birleşik durum) |
| Muhafaza Malzemesi | PA6 | PA6 |
| İletişim Malzemesi | Altın kaplamalı bakır alaşımı | Altın kaplamalı bakır alaşımı |
M Serisi Güç ve Sinyal Hibrit Konektörü, birleşik güç sinyali bağlantısının ekipman tasarımını basitleştirdiği ve kurulum karmaşıklığını azalttığı endüstrilerde kullanılır.
Robotik – Motor gücü + kodlayıcı geri bildirimi, kol sonu takım gücü + sensör sinyalleri.
Endüstriyel Otomasyon – Aktüatör gücü + konum geri bildirimi, valf kontrolü + durum izleme.
Tıbbi Cihazlar – Pompa gücü + akış sensörü sinyalleri, teşhis ekipmanı gücü + veriler.
LED Aydınlatma – Yüksek güçlü LED sürücüler + DALI/DMX kontrol sinyalleri.
Endüstriyel Sensörler – Sensör gücü + IO-Link iletişimi.
Otomotiv İmalatı – Montaj hattı ekipmanı gücü + kontrol sinyalleri.
Yenilenebilir Enerji – Güneş takip cihazı gücü + konum geri bildirimi.
| Sertifikasyon | Kapsam |
| ISO 9001:2015 | Kalite yönetimi: tasarım, üretim ve satış sonrası hizmet. |
| ISO 14001:2015 | Çevre yönetimi—doğrulanmış atık azaltımı ve sürdürülebilir uygulamalar. |
| ISO 13485:2016 | Tıbbi cihaz kalite yönetimi—teşhis veya izleme ekipmanlarında kullanılan M serisi için geçerlidir. |
| UL Onaylı | Kuzey Amerika pazarları için bileşen düzeyinde güvenlik sertifikası. |
| RoHS | Tehlikeli maddelerin kısıtlanması - AB Yönergesine uygunluk. |
Reunion'un M serisi üretim hattı sıkı proses kontrolleri altında çalışmaktadır. IP67 sızdırmazlık, her üretim partisinde gerçek daldırma testiyle doğrulanır. Her parti için test kayıtları, malzeme sertifikaları ve muayene raporları saklanır.

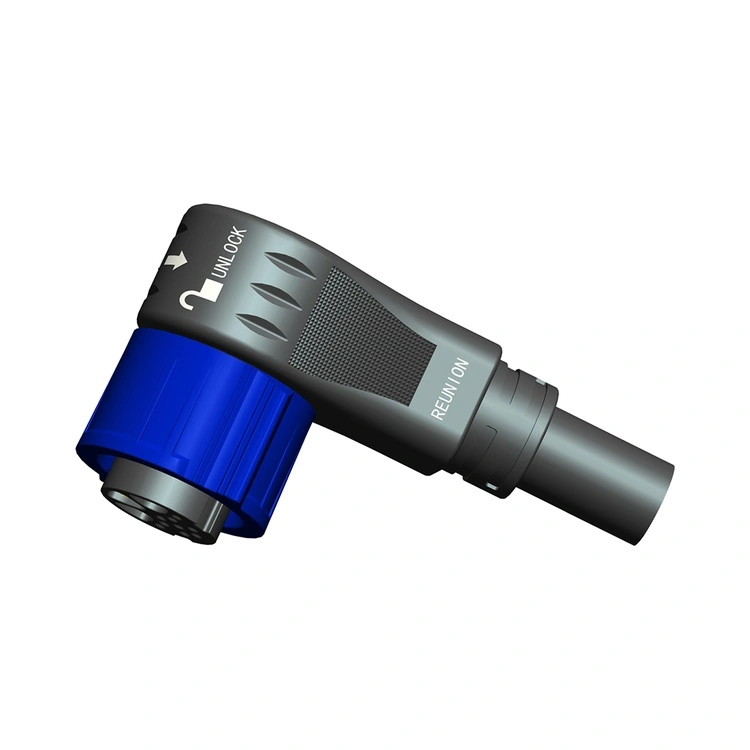

Her iki konnektör de güç ve sinyali tek bir arayüzde birleştirir ancak farklı uygulama ihtiyaçlarına hizmet ederler:
| Bakış açısı | M Serisi Hibrit | X Serisi Hibrit |
| Kilitleme Mekanizması | Dişli kilitleme sistemi | Hızlı dönüş kilitleme sistemi |
| Sızdırmazlık | IP67 (standart) | IP67 (standart) |
| Güç Değeri | 22A'ya kadar | 30A'ya kadar |
| Kabuk Boyutu | 1M, 2M serisi | 1X, 3X serisi |
| Birincil Başvuru | Endüstriyel, robotik, LED aydınlatma, | Test ekipmanı, robotik, pil, enerji, LED ekran |
